YGD型三相异步电动机（H250～315mm）外形及安装尺寸

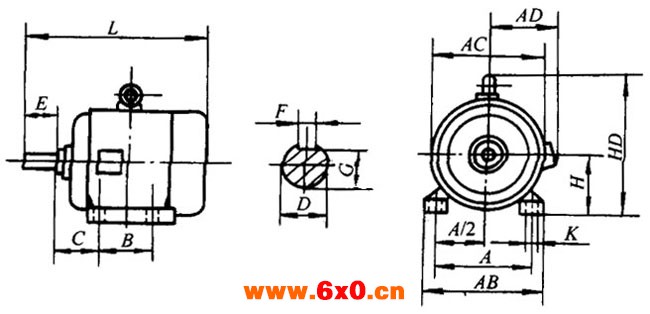

YGD型外形尺寸图（见表2）
表2 （单位：mm）
中心高 | 极数 | A | B | C | D | E | F | G | H | K | AB | AC | AD | HD | L |
250M | 4、6 | 406 | 349 | 168 | 65 | 140 | 18 | 58 | 250 | 24 | 490 | 495 | 385 | 575 | 930 |
280S | 4、6 | 457 | 368 | 190 | 75 | 140 | 20 | 67.5 | 280 | 24 | 550 | 555 | 410 | 640 | 1000 |
280M | 4、6 | 457 | 419 | 190 | 75 | 140 | 20 | 67.5 | 280 | 24 | 550 | 555 | 410 | 640 | 1050 |
315S | 4、6 | 508 | 406 | 216 | 80 | 170 | 22 | 71 | 315 | 28 | 744 | 645 | 575 | 865 | 1270 |
315M | 4、6 | 508 | 457 | 216 | 80 | 170 | 22 | 71 | 315 | 28 | 744 | 645 | 576 | 865 | 1340 |
