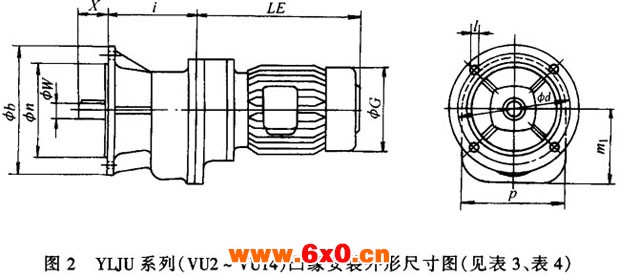

图2 YLJU系列（VU2～VU14）凸缘外形尺寸图（见表3、表4）
表2 （单位：mm）

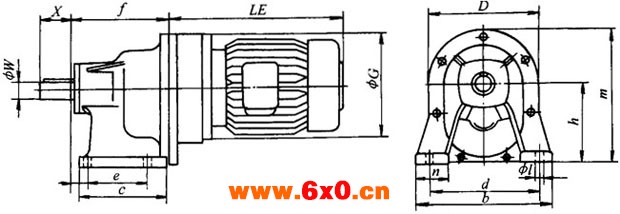

机座号 | b | c | d | e | f | l | m | n | h | w | x |
U2 | 140 | 100 | 116 | 60 | 102 | 11 | 160 | 30 | 90 | 17 | 40 |
U8 | 170 | 111 | 140 | 60 | 116 | 11 | 200 | 35 | 120 | 25 | 50 |
U14 | 250 | 164 | 200 | 110 | 177 | 14 | 245 | 60 | 145 | 30 | 60 |
表3 (单位:mm)
机座号 | b | d | i | l | m1 | n | p | w | x |
VU2 | 160 | 130 | 102 | 11 | 88 | 110 | 132 | 17 | 40 |
VU8 | 200 | 165 | 116 | 11 | 118 | 130 | 160 | 25 | 50 |
VU2 | 250 | 215 | 177 | 14 | 143 | 180 | 200 | 30 | 60 |
表4 陪用的电动机有关尺寸 (单位:mm)
电动机中心高(机座号) | 63 | 71 | 80 | 90S | 90L | 100L | 112M |
LE | 221 | 245 | 330 | 365 | 365 | 410 | 430 |
G | 130 | 145 | 175 | 195 | 195 | 215 | 240 |
