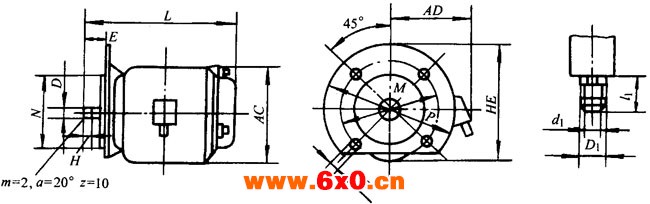

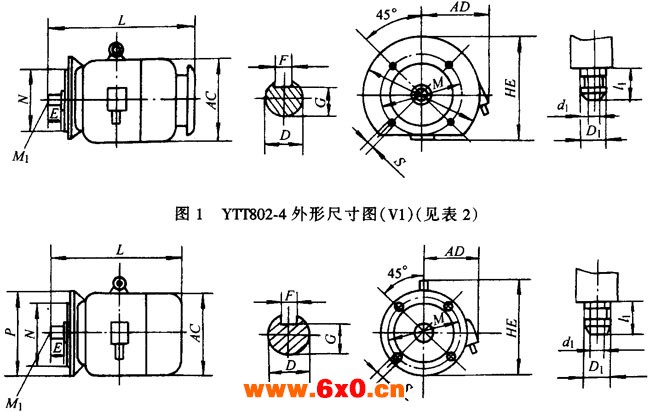

图3 YTT90S-12外形尺寸图（见表2）
表2 （单位：mm）
型号 | 安装尺寸 | 外形尺寸 | 出线口尺寸 | 主轴伸端孔 | |||||||||||||
N | S | E | D | F | C | H | M | AC | AD | HE | L | P | l1 | d1 | D1 | M1 | |
YTT802-4 | 130 | 12 | 40 | 19 | 6 | 15.5 | 165 | 175 | 150 | 185 | 315 | 200 | 24 | 12 | 15.5 | M6×16 | |
YTT100L1-4 | 130 | 12 | 50 | 24 | 8 | 20 | 165 | 205 | 180 | 245 | 400 | 200 | 35 | 22 | 28 | M6×16 | |
YTT90S-12 | 130 | 12 | 48.5 | 24 | 20 | 165 | 185 | 155 | 260 | 200 | 24 | 12 | 15.5 | ||||
