一、概述
风力发电机采用永磁材料，体积小、效率高、代速发电性能好。
风力发电机可直接与风轮耦合，在3m/s的风速下即可发电，在6～7m/s风速下即可达到额定输出。
几力发电机符合国际标准，按照GB10760。1—1989国家标准制造的新型风力发电机。发电机的工作方式为连续工作制（S1）。
型号含义
二、结构简介
TFYF系列风力发电机采用永磁材料制造。发电机的轴伸端为锥形轴伸，带六角螺帽。发电机的安装结构型式属IMB3型式，卧式安装，机座带底脚。
三、主要技术数据
表1
型号 | 额定功率 /kW | 额定电压 /V | 额定电流 /A | 额定转速 /(r/min) | 最高转速 /(r/min) | 起始充电转速 /(r/min) | 效率 （%） | 起动阻转矩 /（N·m） |
TFYF80S TFYF90S TFYF90L TFYF112S TFYF112L TFYF132S TFYF160 | 50 100 200 300 500 500 1000 | 14；28 14；28 28；42 28；42 56；115 56；115 115；230 | 3.6；1.8 7.2；3.6 7.2；4.8 10.8；7.2 9；4.4 9；4.4 8.7；4.4 | 600 400 400 300 360 360 240 | 900 600 600 500 540 540 360 | 390 260 260 195 234 234 156 | 56 65 66 70 75 75 77 | 0.20 0.30 0.35 0.50 1.2 1.2 1.5 |

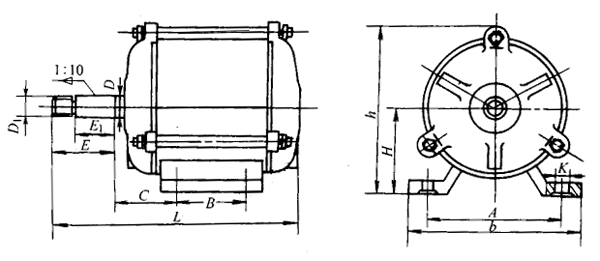

四、外形及安装尺寸
表2 （单位：mm）
电机型号 | A | B | K | H | D1 | E | E1 | D | L | b | h |
TFYF80S | 125 | 60 | 12 | 80 | 20 | 50 | 36 | M12 | 245 | 160 | 160 |
TFYF90S | 140 | 80 | 12 | 90 | 25 | 60 | 42 | M16 | 245 | 180 | 185 |
TFYF90L | 140 | 120 | 12 | 90 | 25 | 60 | 42 | M16 | 290 | 180 | 185 |
TFYF112S | 190 | 80 | 15 | 112 | 35 | 80 | 58 | M20 | |||
TFYF112L | 190 | 120 | 15 | 112 | 35 | 80 | 58 | M20 | |||
TFYF132S | 216 | 100 | 15 | 132 | 40 | 110 | 82 | M24 | 360 | 270 | 250 |
TFYF160S | 254 | 120 | 19 | 160 | 45 | 110 | 82 | M30 | 410 | 315 | 385 |
