混凝土弹性模量测定仪的技术参数介绍

来源:网络  作者:网络转载   2019-10-04 阅读:579

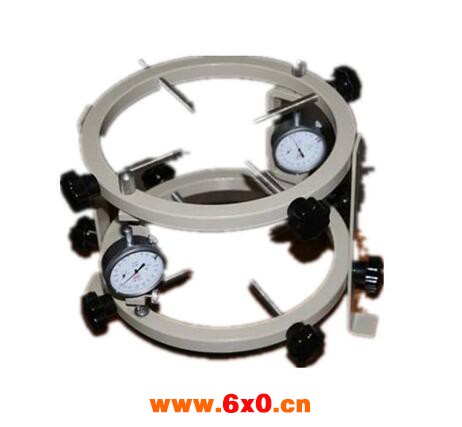

    混凝土弹性模量测定仪由上环、下环、接触杆、千分表和紧定螺钉组成,(参见附图) 试验开始前;


    将弹性模量测定仪放置于平整的平面上,旋出试块紧定螺钉,装上千分表,送开固定板紧定螺钉,取下固定板,则测定仪已在试块上定位。





    将测定仪连同试块置于压力试验机的下压板上,试块中心与压力机下压板中心对准,千分表调零。


    开动压力机,当上压板与试件接近时,调整球座,使接触均衡;


    以0.2-0.3mpa/s的速度连续而均匀地加载到Pa(即试件预期破坏荷载值的40%),然后以同样速度卸荷至零,如此反复预压3次。


    在预压时,观察压力机及千分表是否正常。


    砂浆弹性模量测定仪试件两侧千分表变形之差,不得大于变形平均值的15%,更不能正负异向;


    当采用100mm×100mm截面的试件时,其两侧变形之差,不得大于变形平均值的20%,否则用硬木轻敲球座调整,或调整试件位置。


    上述速度进行第四次加荷,先至初载荷,先至初载荷PO(约为0.5MPA),保持30S;


    分别读两侧千分表△O,然后加荷至PA,保持约30秒,分别读两侧千分表△A,分别计算两侧变形增值△A-△O,并计算出平均值,设为△4;


    读取△A后即以同样速度卸荷至PO,保持约30秒,分别读两侧千分表读数△00;


    同上步骤,进行第五次加荷,求出△50△5与△4之差应不大于0.0002(L=150mm),否则,应中伏上述步骤,直至两次相邻加荷变形值之差符合要求,以最后一次变形值△0为准。


    然后卸去千分表,以同样速度继续加荷至试件破坏,记下循环轴心抗压强度Ra.性模量测定仪试验结果计算混凝土抗压弹性模量Ec按下式计算:


    PA-终载荷(N)


    PO-初载荷(N)


    △a-第五次或最后一次加荷,试件两侧在PA及PO作用下变形差平均值(mm)


    L-标距(mm)


    A-试件断面积(mm2)


    以3根试件实验结果的算术平均值为测定值。若任一抽心抗压强度平均值之差超过平均值20%;


    则EC按另两根试件试验结果的算术平均值计算,若两根试件结果超出规定,试验无效。果精确至100Mpa
