PLC2ETH
Data Transmission Systems
=================================

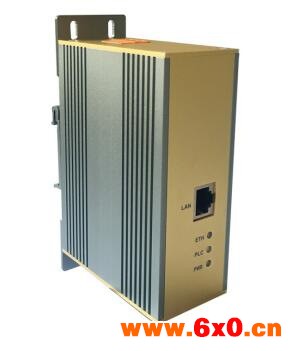

WD-1201M-DIN
应用范围: PLC2ETH 数据传输系统专为移动传输设备用户设计
1、控制计算机
2、交换机或路由器
3、WD-1201M-DIN
4、导体轨/电缆
5、外围设备

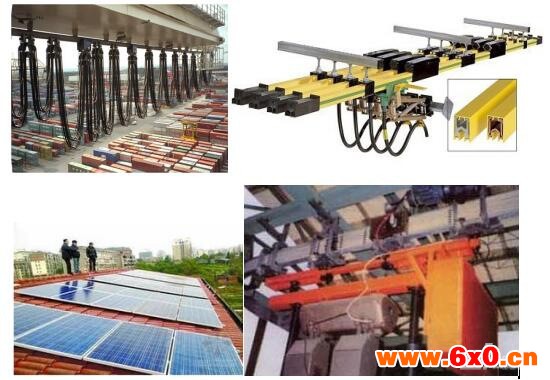

PLC2ETH 传输系统适合滑触线传输应用,例如
智能储存仓库
传输系统
手动架空输送机系统
升降机处理系统
滑环体
旋转式起重机，挖掘机
水处理工程
游乐设施
机械手
包装机器
电缆
起重机系统（塔吊）
总线传输系统 因线路上的电压、电流通常太低，因此无法实现可靠的数据传输。而且滑触线在滑动的过程中产生瞬间的电弧或谐波容易使信号传输中断，为了实现稳定的信号传输，PLC2ETH 数据传输系统因提高了产品的发射功率和抗干扰设计，能够确保数据快速且稳定的传输。该系统具有标准接口的计算机接口：TCP/IP 10/100/1000 ETH.
昆山网电科技电力载波技术为智能车库解决网络传输！！
结构模式
昆山网电的 PLC2ETH 数据传输系统由 WD-1201M-DIN,电力线或导轨 及终端控制设备组成 WD-1201M-DIN可以设置为主从模式
------------------------------------------------------------------------------------------------------

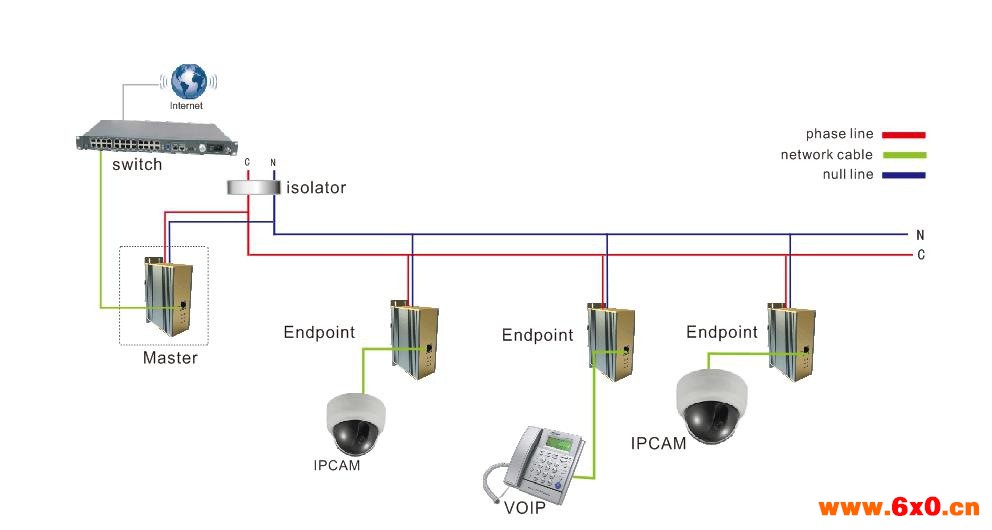

单相传输: 1火线+1零线N Model: WD-1201M-DIN(T4)
-------------------------------------------------------------------------------------------

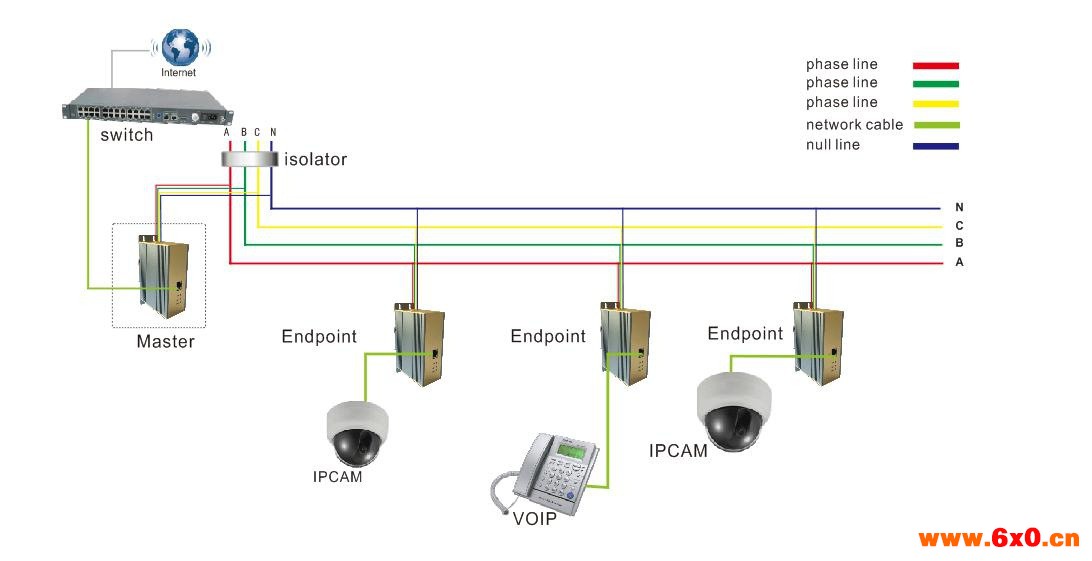

------------------------------------------------------------------------------------------------------三相传输: 3火线+1零线N Model: WD-1201M-DIN(T4)
-------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------

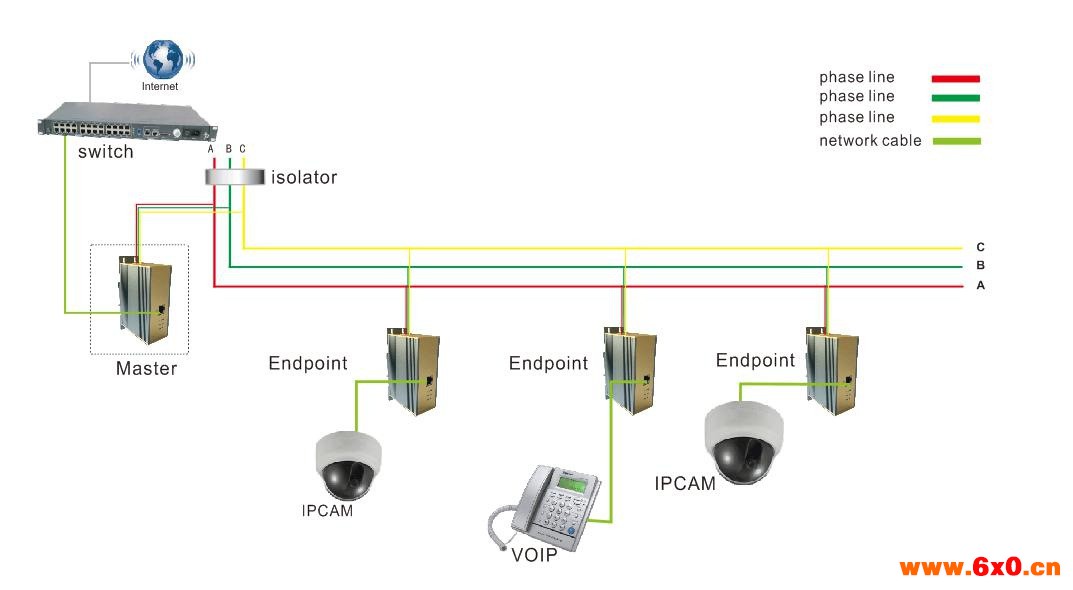

三相: 3火+1地PE： A、B 相必须接（设备供电） Model: WD-1201M-DIN(V3)
------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------

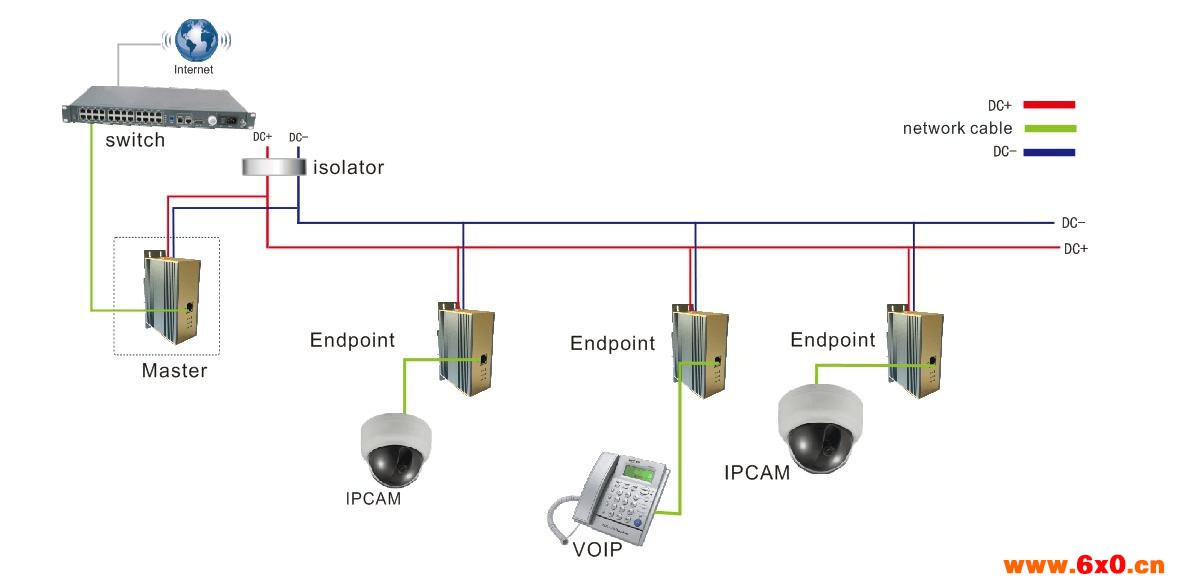

直流: Model: WD-1201M-DIN(D)
-------------------------------------------------------------------------------------------
技术参数
型号 | WD-1200M-DIN(V/T/D) |
界面 | 1*LAN 10/100/1000base-TX self adaption RJ45，1*power interface MDI/MDX suppor |
指示灯 | Ethernet, PLC link ,power |
传输频率 | 2-68MHz |
标准 | IEEE802.3，IEEE802.3x, IEEE802.3u HomePlugAV2 |
安全 | 128-AES |
节点数 | Up to 128 |
安装方式 | Rail TS35 |
保护等级 | IP40 |
物理带宽（PHY） | 1200Mbps |
调制方式 | OFDM |
有效带宽 | TCP/IP 550Mbps |
管理能力 | Remote Firmware update，support TR-069（optional） |
802.1D Ethernet Bridge | |
802.1Q VLAN | |
Quality of Service(QoS) | |
IGMO(IPv4)Snooping&MLD(IPv6)Snooping | |
工作环境 | -40℃-70℃ |
体积 | 160*123*67 (mm)（L×W×H） |
重量 | 0.65kg |
工作环境 | Operating humidity:10%-85% (no condense) |
Storage humidity: 5%-90%(no condense) | |
认证 | FCC、CE class B, RoHS |
特点
丢包率：小于0.1%（100M,负荷70%测量）；支持7*24小时全天候工作；具备硬件看门狗功能 PING于2MS 每组最多128只
静电放电抗扰度
监测单元应能承受试验电压： ±6kV的直接放电，±8kV的空气放电。每个敏感试验点放电次数：正负极性各10次，每次放电间隔1s，按B/T 17626.2-2006的要求进行.
电快速瞬变脉冲群(共模)抗扰度
监测单元应能承受试验电压：电源电压端口与地之间：±2.0kV，信号回路与地之间：±1.0kV，重复频率：5KHz，试验时间：1min/次，试验电压次数：正负极性各5次。按GB/T 17626.4-2008 的要求进行.
浪涌(冲击)抗扰度
监测单元应能承受试验电平：±2kV，连续脉冲间的时间间隔：1min/次，试验次数：正负极性各5次。按GB/T 17626.5-2008 的要求进行， （防护采用全模式防护，采用压敏电阻串放电管方式）
防振动
满足TB1433的MX3级要求（0~200HZ, 2g加速度，最大振幅7mm），测试过程中，接口无松动、器件脱焊及掉落
