HDC防开路连接器在智能电网中的应用

来源:网络  作者:网络转载   2019-09-22 阅读:306

电力的生产和使用分为发电、输电、变电、配电、用电和调度6个环节,其中配电环节是除用电环节之外与日常生活最为贴近的。配电变压器,如箱式变电站、柱上变电站等配电设备将35KV、10KV、6KV等不同电压等级的电力降压至400V供给普通用户(400V为线电压,220V为相电压)。随着城市的扩张,配电网络也不断扩大,配电设备之间的连接日益复杂。建设安全、可靠、易于维护的配电网络、减少停电时间已经被电网公司提上议程。

如何确保供电安全?电网智能化,也就是大家熟知的智能电网正是解决之道。通过在传统配电网络中增加自动化终端柜,实时了解电力设备及电网的使用情况,可以及时解决故障情况下的负荷转移,大幅降低停电时间。这种技术的发展意味着从中央控制站到虚拟控制站解决方案的转变,其最终目标是优化、监控和维护电力系统。

一、适用于多种场景HDC防开路连接器更安全、可靠的选择

魏德米勒HDC防开路连接器就是为电网智能化客户专门开发的产品,用于电力系统电流互感器(CT)二次回路的电力传输。在电力系统中,当CT处于运行状态时,其二次回路不允许开路。换言之,在CT工作时,其二次回路必须有防止开路的措施。一旦在运行过程中二次回路发生开路,二次设备绕组上会产生很高的感应电势,可能导致人身触电伤害、抑或设备绝缘击穿,发生严重的安全事故。同时,还可能造成CT铁芯强烈过热而损坏。

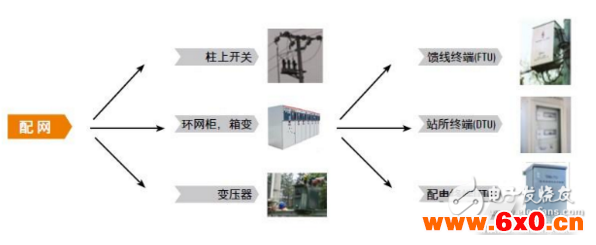

在电网智能化中,HDC防开路连接器可直接应用于配电或变电自动化终端装置本体,也可以作为转接端子安装于箱体或柜体上。配电自动化终端装置包含馈线柱上配电终端(FTU),配电变压器配电终端(TTU),环网柜、配电室、开闭所及箱式变电站远方监控终端(DTU)。当防开路连接器的插头插座从插合状态向分离状态转变的过程中,其中的短路机构会自动短接,确保CT二次回路不会发生开路,从而保证了人身和设备安全。

二、减少二次接线轻松解决CT回路的自动短接

HDC防开路连接器主要针对CT回路的应用,解决二次回路设备检修情况下CT回路的自动短接,具体如下:

1.插合过程中,插头上的母插孔先和公插针对接,此时动作机构还未接触,插头端保持在短路状态。

2.进一步插入过程中,动作机构触发动作,插头端内部开路,此时公母插针已经完全插合,电流经由公母插针形成电回路,整个电路无开路状态。

3.最后插头插合到锁定位置,设备正常工作。

4.分离时序动作与之相反。

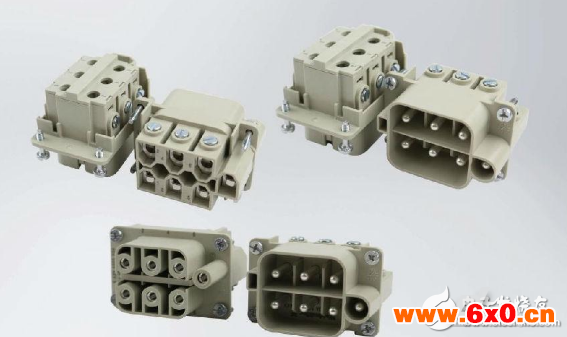

HDC防开路产品基于魏德米勒成熟、广泛应用的RockStar?重载连接器技术上,可根据客户的特殊需求进行6芯、4芯及2芯防开路的定制;正常工作额定电流为40A,短时耐受电流可达480A,可靠性高。采用螺钉连接接线方式,配备专用二次屏蔽接线点,现场接线效率高;使用矩形结构,接线清晰,易于进行防错插编码且维护方便,获得了电力行业客户的一致好评。在客户的改造项目中,减少了90%以上的二次接线,大大缩短现场维护和更换的时间,确保了客户改造项目的保质保量、准时交工。
