喷雾干燥机的喷雾工艺详情

来源:网络  作者:网络转载   2019-10-04 阅读:850

    喷雾干燥机是干燥设备中进展最快的设备之一。气流雾化器主要用于实验室及中间工厂,其动力消耗大。前两种雾化器都不能雾化的料液,采用气流式雾化器可能雾化。高粘度的糊状物、膏状物及滤饼物料,可采用三流体喷嘴来雾化。喷雾干燥机为连续式常压干燥器的一种。用特殊设备将液料喷成雾状,使其与热空气接触而被干燥。




    喷雾干燥机的工艺特点:


    喷雾干燥机为连续式常压干燥器的一种。用特殊设备将液料喷成雾状,使其与热空气接触而被干燥。用于干燥有些热敏性的液体、悬浮液和粘滞液体,如牛奶、蛋、单宁和药物等。喷雾干燥机也用于干燥燃料、中间体、肥皂粉和无机盐等。


    1.喷雾干燥机塔体、管路配有快开清洗孔及排污孔;


    2.物料收集采用两级旋风除尘装置,或一级旋风除尘器和湿式除尘器;


    3.手工高压洗塔随机附件;


    4.喷雾干燥机塔体具有冷风夹套;


    5.进风温度实现自动控制及连续装置;


    6.喷雾干燥机塔体上装有自动振打装置;


    7.自动控制恒温加料罐;


    8.配有气扫装置;


    9.与物料接触的部分采用不锈钢材料制作;


    喷雾干燥机的基本流程:

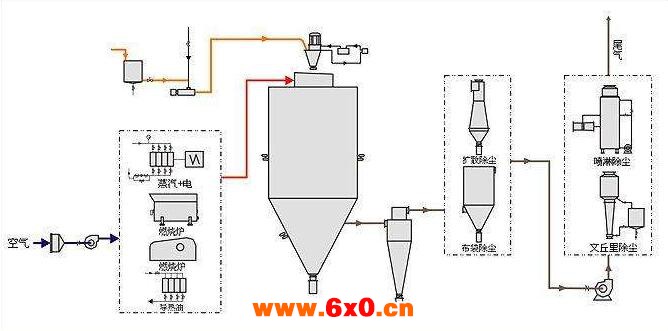

    喷雾干燥的基本流程(密闭式),料液通过雾化器雾化,分散为细小雾滴进入干燥腔,同时,加热气体经鼓风机送入加热器升温,然后进入干燥腔。料液雾滴与热气体在干燥腔内充分混合、接触。液滴中的液体瞬间蒸发为气体,物料干燥成细小的颗粒。混合的气固两相被引风机吸入旋风分离器,两相分离,固体物料沉降到底部收集器,气相被引送至粉尘过滤器,捕集逃逸的物料。过滤气相经过冷凝器冷凝后,气相携带的溶剂变成液体,可收集套用,作为载体的气体被干燥后则在系统中循环使用。


    口服原料药的工艺要求:口服固体制剂种类繁多,具体的工艺要求也千差万别,在喷雾干燥机设计制造的过程中,针对不同的品种做不同的设计,以达到设备和工艺相适应的状态。固体制剂生产在选用喷雾干燥机时,经常会提出下面所列的一些要求。


    洁净要求原料药生产的主要工序需要在十万级的洁净环境中进行,喷雾干燥就是质量控制的重要工序。喷雾干燥机接触物料的部分,要采用不锈钢材质,对于酸腐蚀性较强的物料,选用316L不锈钢。干燥腔、旋风分离器、过滤器等直接接触物料的部件,应内壁光滑,无死角易于清扫,易于拆卸,方便清洗。喷雾干燥机往往会体系庞大,因此不能整体都放在洁净区域,经常只将收集物料的部分放在洁净区,这就要求系统密闭性能好,以防外部污染不会系统。


    喷雾干燥机雾化的方式:


    常规的雾化方法有3种:旋转雾化、压力雾化及气流雾化。旋转雾化喷雾干燥的特点是单机生产能力大(喷雾量可达200t/h),进料量容易控制,操作弹性大,应用比较广泛。


    压力式雾化器喷雾干燥机的特点是可以制造粗粒子,维修方便。由于喷嘴孔很小,易堵塞,故料液必须严格过滤。喷嘴孔易磨损,须用耐磨材料制造。压力式喷嘴还有一种新结构,称为压力—气流式喷嘴。它的特点为中心是压力式喷嘴,周围的环境隙为气流式喷嘴。雾化分为两个阶段。


    压力喷嘴首先形成液膜,此液膜被气流第二次雾化,使雾滴更细。这种类型喷嘴的优点为:


    (1)调节压缩空气的压力,便可调节液滴直径,操作简单了。


    (2)大产量、高粘度的料液,也能够雾化为细雾滴;3如果停用压缩空气,原来的压力式喷嘴也能使用。


    喷雾干燥机工作原理:


    空气经过滤和加热,进入喷雾干燥机顶部空气分配器,热空气呈螺旋状均匀地进入干燥室。料液经塔体顶部的高速离心雾化器,(旋转)喷雾成极细微的雾状液珠,与热空气并流接触在极短的时间内可干燥为成品。成品连续地由干燥塔底部和旋风分离器中输出,废气由引风机排空。


    喷雾干燥机的在工艺上可保护措施由于药品的不同性质,对设备的保护设计方面也提出一些更高的要求。用有机溶剂溶解的物料,在干燥时要求整个系统必须满足防爆要求。在电机、仪表、控制阀等配件设计时都要选择防爆型。
