指针式万用表的功能调节旋钮含义

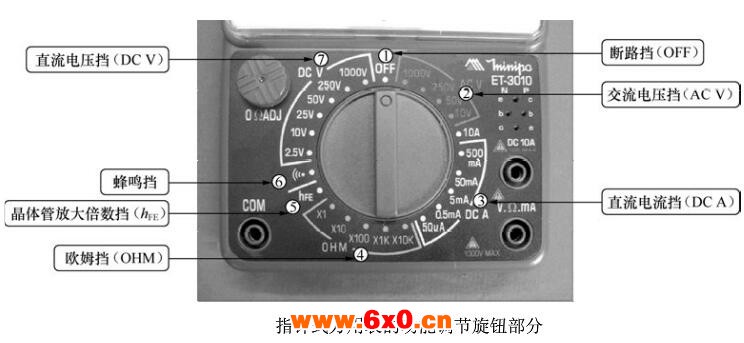

　　不同的指针式万用表可以检测的项目是有所不同的，因此其键构成及功能也有所不同，下面我们就以典型的指针式万用表为例来给大家介绍介绍这种类型的万用表按钮的分布以及含义：　　指针式万用表的功能旋钮位于万用表的主体位置（面板），在它的圆周有量程刻度盘，如图所以为指针式万用表的功能调节旋钮部分，使用时，首先要了解它的含义：

　　1、断路挡（OFF）
　　断路挡是指针式万用表的内部电路处在断路状态，当不使用万用表吋，将旋钮旋至该挡位。
　　2、交流电压挡（ACV）
　　测量交流电压时选择该挡，根据被测的电压值设有4个量程“10V、50V、250V、1000V”。
　　3、H流rll流挡(DCA)
　　测量直流电流时选择该挡，根据电流值分为6个量程“50μA、0.5mA、5mA、50mA、500mA、10A”。
　　4、欧姆挡（OHM）
　　测量电阻时选择该挡，根据被测的电阻值细分为“x1、x10、x100、xlk、xl0k”等挡位。
　　5、晶体管放大倍数挡（hFE）
　　测量晶体管放大倍数时选择该挡，直接根据指针读数。
　　6、蜂鸣挡
　　检测二极管时选择该挡。
　　7、直流电压挡（DCV）
　　测量直流电压选择该挡，根据被测的电压范围可选如下6挡“2.5V、10V、25V、50V、250V、1000V”。
