网络基站定相装置的结构与操作使用

来源:网络  作者:网络转载   2019-10-05 阅读:439

    无线高压卫星授时远程网络基站定相核相仪及系统,简称网络基站定相核相仪,是为了解决同时远程在线测试高低压相位、核相、频率、验电等而研发制造的。通过网络基站定相,可以准确识别标准A相、B相、C相,完成统一色标工作。





    本产品具有普通无线高压核相仪、无线高压卫星授时远程核相仪、无线高压验电器产品的功能,用户可以根据实际需要选购同时带电流测试功能的钩式探测器。


    安全须知


    高压!危险!操作者须经严格培训并获得国家相关高压操作认证才能使用本仪表进行现场测试。


    操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。


    搜索卫星时接收器正面水平朝天,出现卫星时间才能进行授时核相。


    搜索卫星必须在空旷场所,初次搜索卫星大约要3-5分钟。


    测试时,严禁同时钩住2条裸导线,会引起2条裸导线短路,绝对禁止。


    被测线路电压超过600V时须连接绝缘杆使用。


    严禁用本仪表接触测试超过35kV的裸导线或汇流母线(可接触测试35kV及以下的裸导线或汇流母线,或110kV以下具有安全绝缘外皮的线缆)。

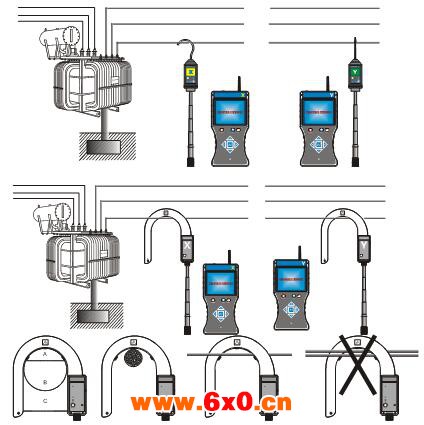

    非接触式核相:探测器逐渐靠近导线核相,不用接触导线。


    首次使用应对绝缘杆做耐压试验,必须使用合格的绝缘杆。


    请使用专配绝缘杆连接该仪表。


    仪表连接好伸缩绝缘杆后要轻拿轻放,避免与地面冲击造成损坏。


    请勿于高温潮湿,有结露的场所及日光直射下长时间放置和存放仪表。


    长时间不用仪表,每3个月给电池充电一次。


    更换电池,注意极性,若无法更换,请联系厂家。


    拆卸、维修本仪表,必须由有授权资格的人员操作,并定期保养。


    若本仪表及其他部件有损伤,请禁止使用。


    由于本仪表原因,继续使用会带来危险时,应立即停止使用,并马上封存,由有授权资格的机构处理。


    建议绝缘杆每年至少进行一次绝缘强度测试。

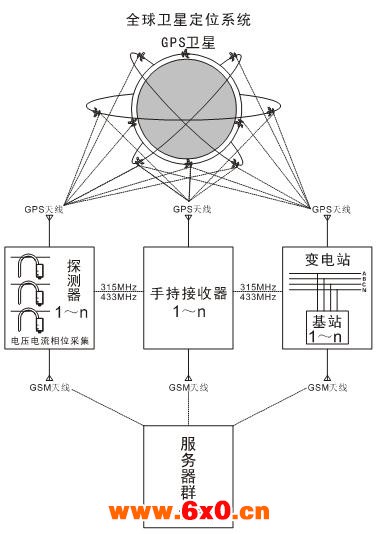

    系统网络结构图:





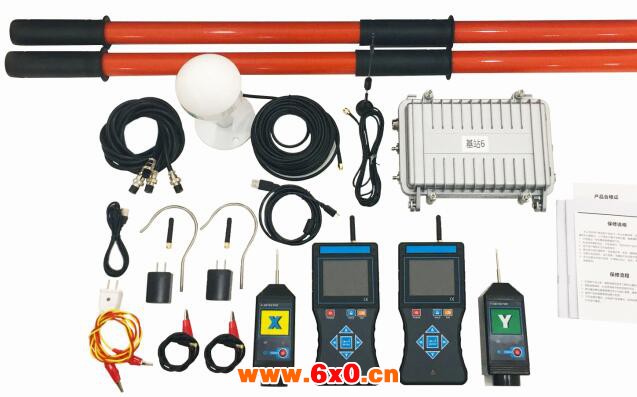

    本产品整套系统及设备由全球卫星定位系统、基站群、服务器群、2G/3G/4G通讯网络、315MHz/433MHz无线通讯模块、手持接收器、探测器(采集终端)、GPS天线、GSM天线、GSM卡、伸缩绝缘杆等组成。


    全球卫星定位系统:基站、手持接收器都内置六合一多模卫星授时模块,支持多种卫星导航系统,包括中国的 BDS(北斗卫星导航系统),美国的GPS,俄罗斯的GLONASS,欧盟的GALILEO,日本的QZSS以及卫星增强系统SBAS(WAAS,EGNOS,GAGAN,MSAS),包含32个跟踪通道,可以同时接收六种卫星授时系统的GNSS信号,并且实现联合授时及定位,确保测试精准。


    基站群:基站群由多个基站组成,本系统设计可以兼容255个基站。基站采用全铸铝外壳,防水设计,安装于10kV变压器二次输出端。其内置GPS模块、GSM模块、315MHz/433MHz无线通讯模块,作为参考标准源,基站将采集到的相位、频率等信号通过互联网传送给服务器,基站检测到的数据作为比对标准源,采集器检测到的数据与基站源数据对比。


    服务器群:多个服务器组成服务器群,服务器可以分别接收基站、手持接收器、采集器传来的数据。服务器先将采集器的数据与基站的数据进行分析对比,得出相位差等参数,再将分析结果发送给各手持接收器,手持接收器使用人员就能实时接收任一采集器所检测到的相位信息,可以准确识别标准A相、B相、C相,包括地下室没有任何通讯信号的场所定相核相,并统一色标工作。





    基本操作


    基站安装:基站安装在10kV变压器的输出端,ABC三相线及零线N与变压器输出端的ABC及零线对应连接。再将GPS球形天线、GSM天线与基站连接,将天线固定在室外并能准确接收到卫星信号及3G/4G通讯信号。基站安装好后送电即开始工作,GSM信号初始化约1分钟时间,然后可以用手持接收器搜索基站源,搜索成功显示基站源代码。


    基站定相核相时,X接收器配合X探测器使用,Y接收器配合Y探测器使用,采集器和接收器不能交叉混用;卫星授时核相时,X接收器对应接收X探测器的信号;Y接收器对应接收Y探测器的信号;普通模式核相时,任一接收器都可以接收XY探测器的信号。


    接收器和探测器都是按POWER键开关机。探测器开机后LED指示灯亮,进入测试模式。若开机后LED慢闪,探测器电池电量不足,需要充电,充电时LED快闪。开机30分钟后LED持续慢闪,提示探测器将自动关机,此时按POWER键探测器能继续工作。接收器开机后,LCD显示,按上下箭头键可以调节LCD背光亮度。接收器开机30分钟后LCD闪烁,提示接收器将自动关机,此时按POWER键接收器能继续工作。


    开机后按上下箭头、左右箭头键移动光标选择菜单:基站模式、卫星授时模式、普通模式、设置、数据查阅、数据删除,再按ENTER键确认进入。设置分基站模式设置(校准值)、卫星授时模式设置(自动存储时间设置)。


    在普通核相模式下,按HOLD键锁定并存储数据,锁定数据时HOLD符号指示,并自动编号存储数据,可存储3999组数据。


    在普通核相模式下,按ENTER键进入存储数据查阅模式,RD符号显示,再按ENTER键按步进值翻阅。按左右箭头键选择步进值+1、-1、+10、-10、+100,-100或选择删除数据,按ENTER键确认查阅所存数据。


    在普通核相模式数据查阅下,按左右箭头键移动光标到删除位,按ENTER键进入选择“是”或“否”删除,按ENTER键确认并返回,数据删除后将不能恢复,请谨慎操作。


    在卫星授时核相自动存储时间设置下,按上下箭头键移动光标选择关闭或自动储存时间:关闭、5秒、10秒,一般设置5秒,按ENTER键确认并返回,卫星模式下可存储999组数据。自动存储是在卫星授时核相时到无卫星信号和无手机信号的地下室核相启用。


    在卫星授时核相的数据查阅模式,按上下箭头键选择步进1、步进10、步进100,再按左右箭头键按步进值翻阅。


    在卫星授时核相的数据删除模式,按左右箭头键选择“是”或“否”,按ENTER键确认并返回,数据删除后将不能恢复,请谨慎操作。


    按ESC键退出当前目录返回测量界面。


    核相距离模式设置,长按探测器POWER键3秒进入核相距离模式设置,短按探测器POWER键可切换长距离模式和短距离模式,长距离模式LED持续快闪,短距离模式LED持续慢闪,长按探测器POWER键3秒退出设置模式,退出保持前次设定的模式,重新开机默认短距离模式。
