低压验电器和钳形电流表的使用及注意事项有哪些

来源:网络  作者:网络转载   2019-10-05 阅读:373

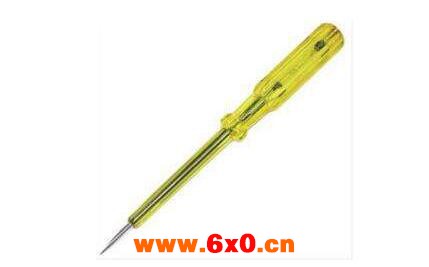

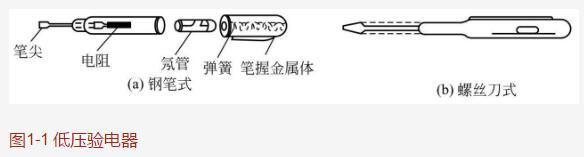

  低压验电器又称试电笔或电笔,其结构如图1-1所示,通常有笔式和螺丝式两种,是用来检测低压线路和电气设备是否带电的一种常用工具,检测的电压范围为60~ 500V。它由笔尖、降压电阻、氖管、弹簧、笔握金属体等组成。检测时,氖管亮表示被测物体带电。





  低压验电器的使用方法和注意事项如下。

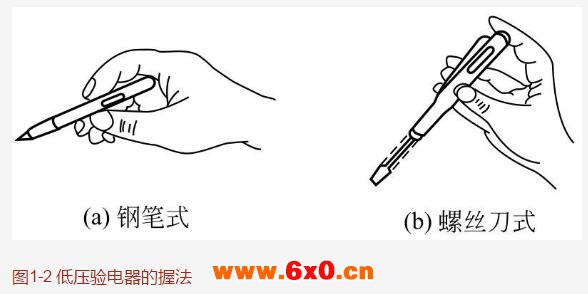

  ①正确握笔,手指(或某部位)应触及笔握的金属体(钢笔式)或测电笔顶部的螺钉(螺丝刀式),如图1-2所示。要防止笔尖金属体触及皮肤,以免触电。





  ②使用前先要在有电的导体上检查电笔能否正常发光。


  ③应避光检测,看清氖管的辉光。


  ④电笔的金属探头虽与螺丝刀相同,但它只能承受很小的扭矩,使用时注意以防损坏。


  ⑤笔不可受潮,不可随意拆装或受到剧烈振动, 以保证测试可靠。





  低压验电笔除了用于检查低压电气设备或线路是否带电外,还可用于:


  ①判断电压高低。测试时可根据氖管发光的强弱来判断电压的高低。


  ②区分相线与零线。在交流电路中,当试电笔触及导线时,氖管发光的即为相线。正常情况下,触及零线是不会发光的。


  ③区分直流电与交流电。交流电通过试电笔时,氖管里的两极同时发光;直流电通过试电笔时,氖管里的两极中只有一 极发光。


  ④区分直流电的正负极。把试电笔连接在直流电的正、负极之间,氖管中发光的一极即为直流电的负极。


  ⑤判断相线是否碰壳。用试电笔触及电机变压器等电气设备外壳,若氖管发光,说明该设备相线有碰壳现象。因为如果壳体上有良好的接地装置, 氖管是不会发光的。


  ⑥判断相线是否接地。用试电笔触及正常供电的星形接法三相三线制交流电时,如果有两根相线比较亮,而另一根比较暗,则说明亮度较暗的相线与地有短路现象,但不太严重;如果两根相线很亮,而另一根不亮,则说明这一根相线与地短路。


  由于试电笔中的降压电阻的阻值很大,因此,试电时,流过人体的电流很微弱,属于安全电流,不会对使用者构成危险。


  钳形电流表的使用方法和注意事项


  ①根据被测对象不同,选择不同的钳形电流表。例如,测量交流电流时,应选用交流钳形电流表;测量直流电流时,则应选用交直流两用的钳形电流表。


  ②检查钳口开合情况,要求钳口可动部分开合自如,两边钳口结合面接触紧密。


  ③检查电流表指针是否在零位,否则调节调零旋钮使其指向零。④量程选择旋钮置于适当位置(若无法估计被测电流,应先用较大量程试测,再逐步换成合适的量程。对指针式表,应使指针偏转满刻度的2/3以上;对数字式表,应使读数最接近所选量程的上限值) ,不准在测量过程中切换电流量程开关


  ⑤将被测导线置于钳口内中心位置即可读数,钳口必须闭紧。


  ⑥测量较小电流,为使读数准确,条件许可时, 可将被测导线多绕几圈,再放进钳口进行测量,实际电流值等于仪表读数除以放进钳口中的导线圈数。


  ⑦在变、配电所或动力配电箱内要测量母线排的电流时,为了防止钳口张开而3 |起相间短路,最好在母线排之间用绝缘板隔开。


  ⑧为了消除钳形电流表铁心中剩磁对测量结果的影响,在测量较大的电流之后,若立即测量较小的电流,应将钳口开、合数次,以消除铁心中的剩磁。


  ⑨测量结束后将量程选择旋钮置于最高挡,以免下次使用时不慎损坏仪表。

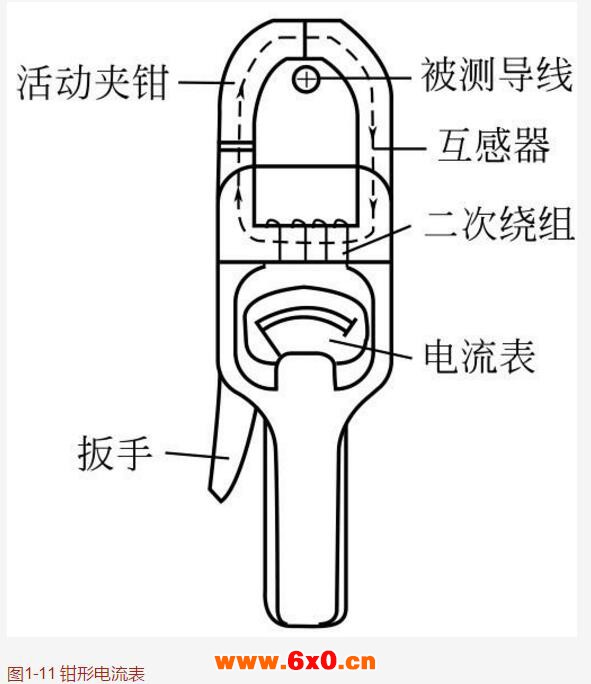

  钳形电流表又称钳形表,是电流互感器的一种变形,其准确度较低,一般在2.5级以下,通常在不断开电路的情况下直接测量,其外形如图1-11所示。
