产品说明

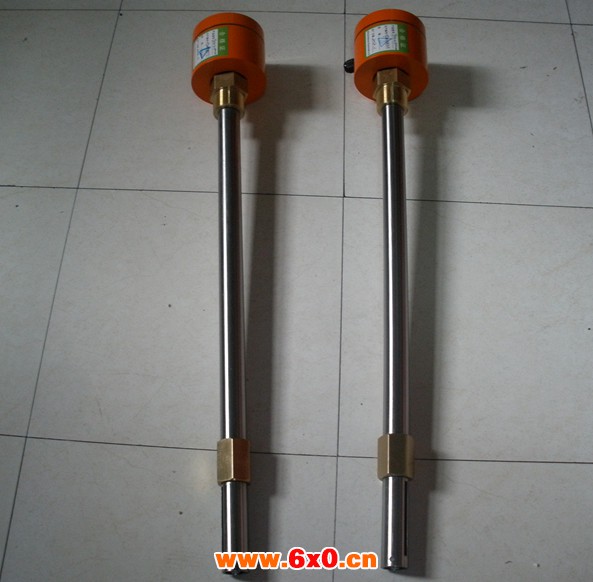

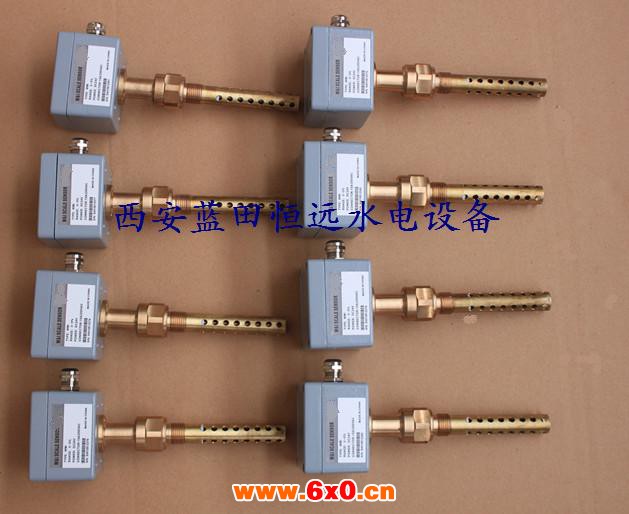

    YHX-YHS-WM1型油混水信号器用于监测水电站、火电厂及大型泵站油系统中的混水或积水量。当油箱、油管路中混水或积水即发出报警信号，提醒值班人员及时检查系统，确保发电机组安全运行。

工作原理

    装置采用电容式原理。电容式传感器由内、外电极(相当于电容两个极板)及电路部分组成。当油中混水或积水后，由于二者介电常数相差很大，则由内、外电极构成的电容值发生显著变化。传感器电路产生一稳幅高频方波，当电容值发生变化，则方波频率发生变化，经过对信号的处理放大比较，输出相应的报警信号。YHX-S油混水信号器的技术参数供电电源：DC24V±10% 或交直流通用型DC220V，AC220V 功率：5W 相对湿度： ≤90%工作温度：5℃～+50℃ 贮存：-25℃～+70℃报警接点输出：常开一组 容量：/AC220V或/DC30V量程设置：2.5% 与 5%可选外形尺寸及端子接线图

24V/220：信号器工作电源，按极性连结

J：信号器输出接点（SPST）信号器电源连接应使用屏蔽线，导线截面积不小于2.5mm2。短路块为选择报警分档用，其中1、2相连表示报警值为5%，短路块2、3相连表示报警值为2.5%，出厂设置为5%。YHX-S油混水信号器的安装方式传感器安装时，应保证电极长度L2（有效测量范围）段完全没入油中。三种安装方式：顶部安装、侧部安装、底部安装在在油箱相应位置打一圆孔，并车好M36×1.5螺纹YHX-S油混水信号器
