U型挂环是以圆钢锻制而成,用途较广,可以单独使用,也可以两个串装使用。 1型式尺寸 1.1 U形挂环为U型、UL型。 1.2 U形挂环主要尺寸应符合下图及下表的规定: 表中型号中字母及数字意义为: U——U形;L——延长;数字——标称破坏荷重标记。 1型式尺寸 1.1 U形挂环为U型、UL型。 1.2 U形挂环主要尺寸应符合下图及下表的规定: 表中型号中字母及数字意义为: U——U形;L——延长;数字——标称破坏荷重标记。 2 技术要求 2.1 U形挂环一般技术条件应符合GB2314—85《电力金具通用技术条件》的规定。 2.2 U形挂环的联结尺寸应符合GB2315—85《电力金具标称破坏荷重系列及零件联结尺寸》的规定。 2.3 U形挂环的设计、制造、试验、验收、及标志与包装等要求应符合DL/T759-2009电力行业标准《连接金具》的规定。 2.3 材质与紧固件: a.U形挂环本体按GB700—79《普通碳素结构钢技术条件》,采用抗拉强度不低于372.5N/mm2 (372.5MPa)的钢制造; b.螺母按GB 41—76《六角螺母(粗制)》; c.螺栓按SD 25—82《六角头带销孔螺栓》;

d.闭口销按SD 26—82《闭口销》。

U型挂环,挂环

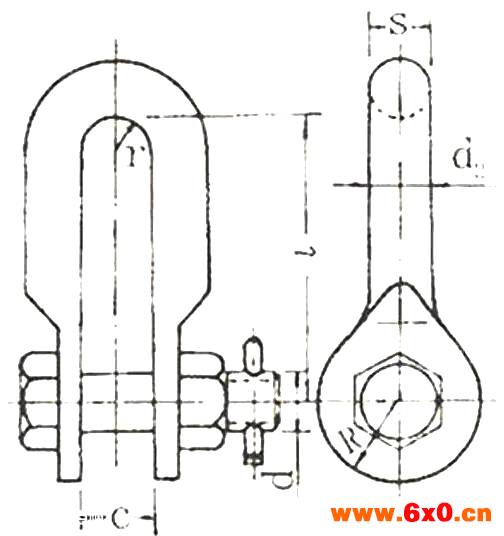

(U型挂环图纸)

2.4 U形挂环的破坏荷重应不小于以下数值: U-7、UL-7型 69kN; U-10、UL-10型 98kN; U-12型 118kN; U-16、UL-16型 157kN; U-20、UL-20型 196kN; U-25型 245kN; U-30型 294kN; U-50型 490kN。 3 验收规则及试验方法 U形挂环的验收及试验按GB2317—85《电力金具验收规则、试验方法、标志与包装》进行。 4 标志与包装

U形挂环的标志与包装按GB 2317—85规定进行。
