高速公路收费站用超限检测系统

高速公路收费站用超限检测系统包括称重平台、收尾线圈、出口栏杆机、现场控制柜、车牌识别仪、称重主机及软件、显示器、信息显示屏、设备的供电、信号传输电缆（信号转换设备）。当车辆驶入检测车道，系统将自动采集车辆的轴重、轴型、车型、速度、车牌号码等有关信息，数据上传到称重主机进行处理。称重主机可现实检测数据，根据治超标准自动识别超重车辆，自动引导超重车辆进入复检车道。如果车辆不超重，出口栏杆机自动抬起，允许车辆离开检测车道。

高速公路收费站用超限检测系统设备的组成

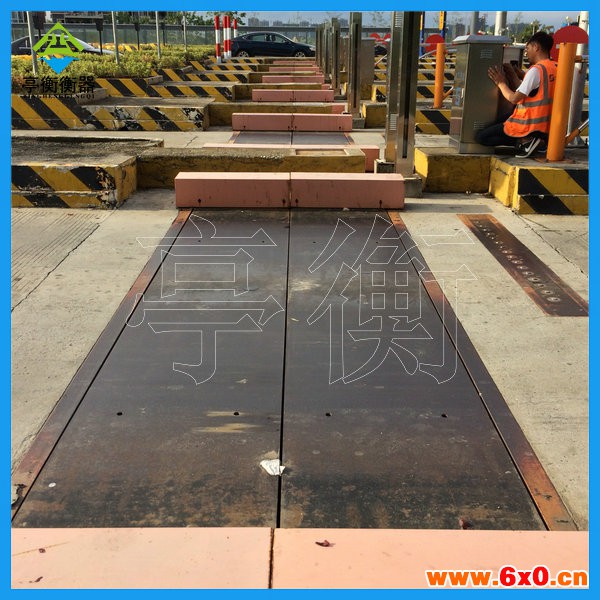

称重台（秤台式）：

·称框（预埋在车道内）

·秤台（台面）

·称重传感器（20t×4只）

·称重接线盒（秤台传感器汇集送至中央数据处理器）

轮轴识别器：

·轮检传感器底座（预埋在车道路面内）

·轮检传感器（普通车道12只，超宽车道16只，2t）

环形线圈检测器：

·位于秤台内侧

控制柜内部：

·中央数据处理器（XK3196E3A）

·轮轴识别控制器（接受和处理轮检传感器的信号）

·轮轴识别器电源（开关电源  DC12V 3A）

·车检模块（线圈辅助收尾）

·防雷器

传输部分：

·主要是将仪表的RS232信号送至收费计算机

·为了放置串口互相干扰，推荐采用光电隔离保护器，由于仪表端的DB9插座内部接线为非标准RS232定义，所以光电隔离器应安装在收费计算机侧。

超限管理系统：

·研华工控机

·超限检测软件

·超限报警显示屏

·自动栏杆机
