DN65旋进旋涡流量计说明书

来源:网络  作者:网络转载   2019-10-09 阅读:645

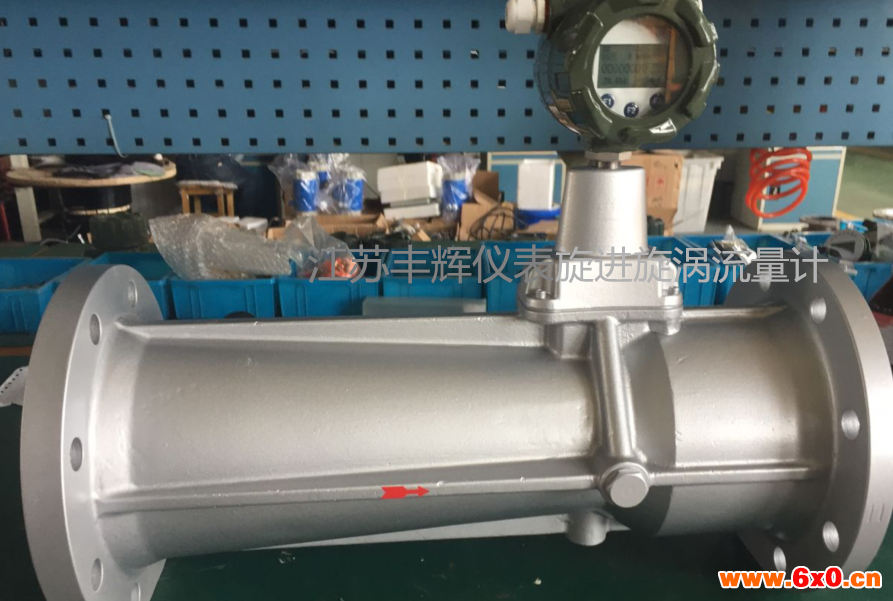

DN65旋进旋涡流量计

本产品广泛应用于石油、化工、电力、冶金、城市供气等职业各种气体流量丈量的传感器。当流体进入扩散段时,旋涡流受到回流的作用,开始作二次旋转,形成陀螺式的涡流进动现象。该进动频率与流量大小成正比,不受流体物理性质和密度的影响,检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号,然后再与温度、压力等检测信号一起被送往微处理器进行积算处理,后在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。
一、特点:
1、内置压力传感器、温度传感器、流量传感器,安全性能高,结构紧凑,外形美观。
2、就地显示温度值、压力值、瞬间流量值和累积流量值。
3、采用先进的信号处理放大器和独特的滤波技术,有效地剔除了压力波动和管道振动所产生的干扰信号,大大提高了流量计的抗干扰能力,使小流量具有出色的稳定性。
4、独有的时间显示及实时数据保存功能。
5、整机功耗极低,仅凭内部电池就可以长期运行,是理想的无需外电源就地显示仪表。
6、独有的防盗功能,密码保护,防止参数改动。
7、防爆显示表头可180度随意旋转,安装方便。

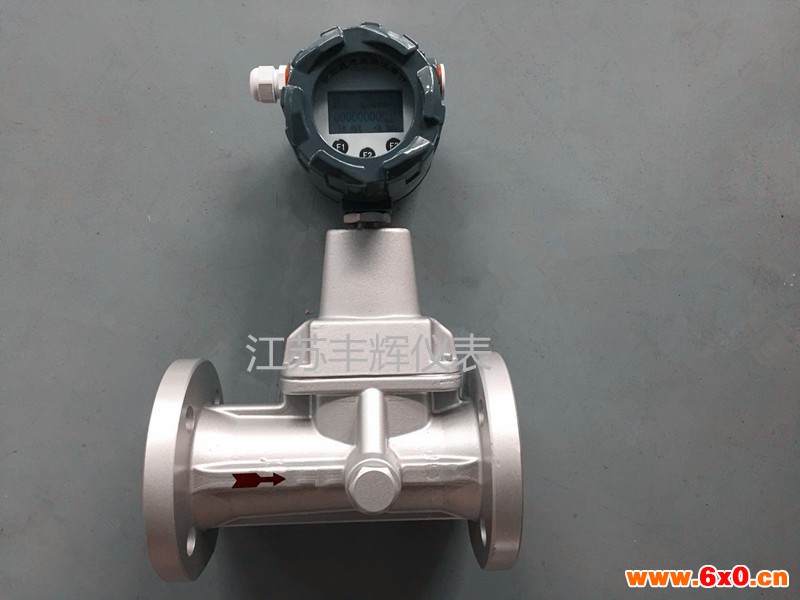

DN65旋进旋涡流量计

二、注意事项:
1、旋进旋涡流量计不可安装在带有强烈振动的场合,且当管道较长时,在传感器的上下游,必须消除管道所产生的振动。
2、采用外接电源时,流量计必须有可靠接地,不得与强电系统共用地线,在管道安装或检修时,不得把电焊系统共用地线与流量计搭接。
3、室外安装时,上部应有遮盖物,以免雨水浸入或烈日曝晒而影响旋进旋涡流量计的使用寿命。
4、为了便于维修,不影响流体正常输送,必须设置旁通管道,当气体内含有较大颗粒 或较长纤维杂物时,旋进旋涡流量计必须安装过滤器。
5、流量计应按有关防爆场所规定进行安装,安装与维修时应遵守有关安全规程。
6、流量计周围不能有强的外磁场干扰及强烈的机械振动,应避开高温热源和辐射热源的影响,也应避开带有强腐蚀环境影响。
7、不得随意打开流量计或任意拧动各个引线接口和温度压力传感器接口。
8、为了不影响流体正常输送和便于维护,要求安装旁通管道,并保证前≥3DN、后≥1DN的直管段。
9、旋进旋涡流量计可以水平、垂直安装或任意角度倾斜安装。安装时被测流体的流向应与壳体 上指示流向的箭头一致。
10、流量计可任意角度安装,流体的流向应与流量计上标识的流向一致。
