磁电转速传感器

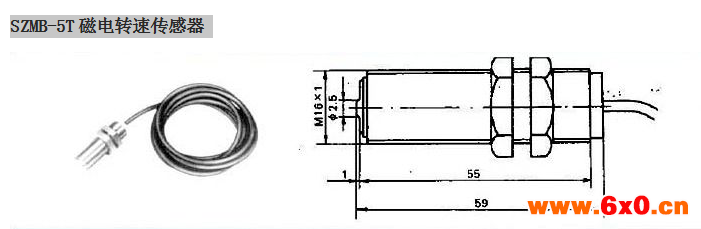

磁电转速传感器SZMB-5T

SZMB—5T磁电转速传感器能将转角位移转换成电信号，它与XPZ—02频率—电流转换器构成了核电站冷却泵转速检测装置。

主要技术性能

检测频率：20～5000Hz（磁性60齿检测齿轮，模数≥1）

50～5000Hz（电工钢60齿检测齿轮，模数≥2）

输出信号：波形：近似为正弦波

幅值：≥600mVp-p（磁性60齿检测齿轮，模数≥1且频率≥20Hz，间隙0.5，空载）；≥300mVp-p（电工钢60齿检测齿轮，模数≥2且频率≥50Hz，间隙0.5，空载）

传输距离：≤2m

安装间隙：0.5～2mm（磁性60齿检测齿轮，模数≥1，频率≥20Hz）

0.5～1mm（电工钢60齿检测齿轮，模数≥2，频率≥50Hz）

工作条件：温度-10～+110℃

相对湿度：≤85

大气压力：86～106KPa

工作原理

 SZMB-5T由磁钢、铁芯、线圈组成，当铁芯靠近在转动的导磁齿轮时，由于磁路中磁阻的变化，在感应线圈内产生感应电动势，输出近似正弦波的信号。
