混凝土氯离子电通量测定仪执行标准:
■美国ASTM C1202及AASHTO T277-05标准。
■国家标准《普通混凝土长期性能和耐久性能试验方法》(GB/T50082-2009)。
■客运专线高性能混凝土暂行技术条件(铁建设[2005]160号)。
■海港工程施工混凝土结构防腐蚀技术规范JTJ275-2000。
■氯离子电通量测定仪(JG/T261-2009)。

相关设备路面弯沉仪

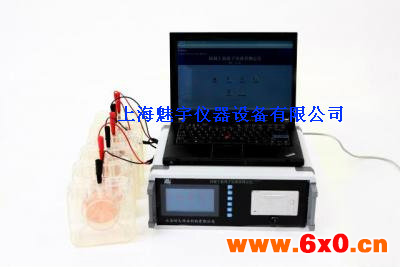

混凝土氯离子电通量测定仪用途:
混凝土钢筋锈蚀是影响混凝土耐久性的首要因素,据统计,由于钢筋锈蚀引起的混凝土耐久性损伤占所有损伤的40%以上,而氯离子侵蚀则是造成钢筋锈蚀的主要诱因。用于混凝土耐久性能重要指标——混凝土抵抗氯离子渗透性能(密实度)的测量,测试指标为混凝土试件的6小时电通量值(库仑),从而快速评价混凝土抵抗氯离子渗透的能力。



混凝土氯离子电通量测定仪特点:
■嵌入式微机控制,停电及掉电数据保存,工艺先进、制作精良,性能可靠稳定,测量精度高。
■大屏幕液晶直现,具备实时显示、打印和分析计算功能,可脱离电脑及上位机直接使用,方便户外现场检测。
■标准RS232串口通讯,连接全自动上位机软件,可输出电通量试验报告并生成曲线,进行打印分析及存档。
■短路自动保护设计,避免短路造成仪器损伤。
■进口材料制作夹具,测量精度高,使用灵巧方便。
■每次可同时测试两组(6块)、三组(9块)、四组(12块)或五组(16块)混凝土试块。
■附新款智能型一体式真空饱水机。
■采用人机接口模式,免驱动安装,方便快捷。



混凝土氯离子电通量测定仪注意事项:
■试验开始前,应确保电源开关和各通道开关均处于关闭状态,并检查所有连接是否正确。温度传感器插入阳极溶液(NaOH)中或放置于环境中。
■试验开始时,先打开电源开关,再启动CABR-RCP9氯离子电通量软件;试验结束时,先关闭CABR-RCP9氯离子电通量软件,再关闭电源开关。
■试验进行过程中不要随意插、拔插头,不可随意断开电源。
■工作人员在操作中请佩戴橡胶手套,以免NaCl和NaOH溶液对工作人员皮肤造成伤害。
■装有试件的有机玻璃电池夹具安装必须密封良好,不得出现漏液现象。
■电池夹具的阳极(连接正极、红色端子)槽注入0.3mol/l的NaOH溶液,阴极槽(连接负极、黑色端子)注入3%的氯化钠溶液(质量分数)。



混凝土氯离子电通量测定仪保养与维护:
■仪器使用时,应保持环境温度在20℃±5℃、相对湿度RH<80%的条件下,或一般试验室环境。
■为延长仪器寿命,仪器的存放温度保持在0~40℃之间,相对湿度RH<60%的环境下。
■试验结束后,将主机电源关闭,并将电源线拔掉。
■试验结束后,仪器主机应存放在防尘、防潮、防晒、防淋的环境中。
■试验结束后,饱水仪的容腔清理干净,并晾干存放,关闭开关,拔掉电源线。
■试验结束后,有机玻璃电池夹具应清洗干净、晾干存放,并摆放整齐。
■试验结束后,导线和温度传感器的端头用干棉布擦干净,存放整齐。
■应安排受过培训或操作熟练的人员使用和管理。



技术参数:
■评测能力:C30~C50硅酸盐水泥混凝土。
■工作电压:~220VAC 60VDC。
■测试通道:6通道、9通道、12 通道、16通道可选。
■工作环境:0℃~50℃ 湿度≤75%。
■量测误差:<1% 工作电流:0-360mA。
■主机尺寸:385*345*145(mm)。
■主机重量:5 kg。
■主机外形尺寸:530*200*420(mm)。
■饱水机重量:32 kg。
■饱水机形尺寸:750*680*400(mm)。
■电通量配件重量:9 kg。
■电通量配件外形尺寸:440*350*210(mm)。
■总机重量:46 kg。



测试步骤:
■向固定好的混凝土试样夹具两极分别注入NaCl (负极)、NaOH (正极)溶液。
■接通混凝土电通量测定仪的电源及试样夹具的正负极。
■连接测试主机,通过测试软件控制,6小时得出测试结果。
■数据自动保存并可打印数据。
■将混凝土标准试样切割成厚度为 50mm的试块。
■将试样在混凝土智能真空饱水机中进行真空饱水。
■将真空饱水后的试样安装在试样夹具上。





功能:
▲适用于铆钉拉拔力和隔热材料粘结强度的检测。
▲铆钉拉拔力检测、隔热材料粘结强度(不同规格试块)检测。
▲峰值保持:在峰值保持状态,始终显示zui大拉力值。



基本配置:
▲主机壹台。(含高精度传感检测单元)
▲ZK-4B智能数字峰值保持表壹只。
▲传感器连接导线壹根。
▲标准块两组各叁只(95mm×45mm/40mm×40mm)。
▲说明书壹本。
▲行业标准规范壹套。
▲铝合金包装箱壹只。
▲充电器壹个。
▲合格证和保修卡各壹张。



使用说明:
▲取样规定:现场镶贴的外墙饰面砖工程:每300平米同类墙体,每两楼层取1组试样,每组3个。带饰面砖的预制墙板,每生产100块预制墙板取1组试P100块计。试样规格为95mm*45mm或40mm*40mm。试样应由专业人员随机抽取。但取样间距不得小于500mm。
▲龄期要求:采用水泥砂浆或水泥粘结时,应在水泥砂浆或水泥浆龄期达到28d进行检验。当在7d或14d进行检验时,应通过对比试验确定其粘结强度的修正系数。



适用标准:
▲JGJ110-97《建筑工程饰面砖粘接强度检验标准》。
▲JGJ126-2000《外墙饰面砖工程施工及验收规程》。
▲JGJ144-2004《外墙外保温工程技术规程》。
▲JG158-2004《胶粉聚苯颗粒外墙外保温系统》。
▲JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》。



特点:
▲高精度:zui小可测得0.001kN的力值。
▲率:该检测仪的加压方式与传统的加压方式相比,加压速度可提高近10倍,彻底减轻因加压结构不妥而带来的检测疲劳。
▲采用软件标定,无须拆开。



参数:
▲zui大拔出力:2KN。
▲基本误差:≤0.1(%FS)±1个字。
▲分 辨 率:0.05(%FS)。
▲显示:3 1/2位液晶显。
▲零点漂移:≤0.1(%/4h)±2)个。
▲峰值保持:正峰值保持(保持时间30秒)。
▲使用温度:0~45度。
▲电 源:2节5号干电池



简介:

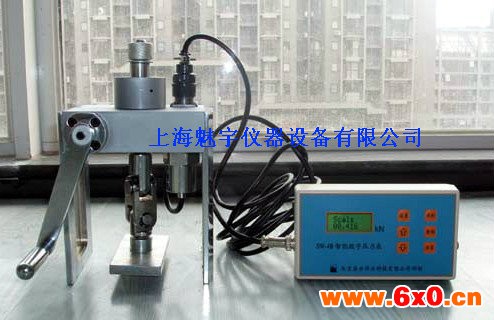

该产品依据国家建材行业标准《外墙饰面砖工程施工及验收规程》规范设计,操作简单,可连续均匀加荷,手动泵与专用千斤顶连为一体,结构紧凑,经久耐用,采用液晶显示粘结力值,自动准确的记录粘结力值并给予峰值保持,该产品干电池供电,小巧轻便,总重约3千克,便于现场携带和使用。



完全符合《建筑工程饰面砖粘结强度检验标准JGJ110-97的要求,使用标准块的规格为95mm×45mm和40mm×40mm,在满足合格要求时的zui小拉力为0.64kN,zui大拉力为2.56kN,针对饰面砖粘结强度低和粘结力小的特点,专将zui大拉力设计6.00kN,以确保仪器的检测精度,每台仪器均附有国家法定计量单位的测试证书。 ZQS6-2000型饰面砖粘结强度检测仪是原有体积大、结构繁杂、操作不便型检测仪的理想替代产品,该检测仪已在全国许多施工单位、工程质量检测站(中心)、试验室、科研院所及监理单位等得到广泛应用,深受广大工程技术人员的欢迎。



操作规程:
▲将螺纹为M12的拉杆与预先设定好的标准块连接,装上检测仪,接通压力表电源开关,按清零键显示:AUTO CAL数秒,仪表自动进行清零。
▲顺时针转动手柄,活塞上升约2mm,当与拉杆螺母快接触但未受力时,若显示值有所变化不为零时,应再按清零键一次将液压系统内摩擦力值减去,液晶屏上显示ZA,压力表自动完成调零,继续转手柄,逐步增加对标准块的拉力,当达到极限拉力时,标准块脱离被测体,此时zui大拉力值被保持,按存储键该值被存储在仪表中。
▲检测完成后,反转手柄,使活塞缩回,取下拉杆及标准块。



注意事项及保养:
▲仪器使用中应注意防震,防潮及连接电线与插头间的用力拉动。
▲当数字压力表显示LO BAT,应及时充电,充电器必须使用本仪器专用型,充电时用直径3mm。大凸器插头进行连接充电。
▲经常保持检测仪器及附件清洁,必要时可在转动部位加润滑油,液压系统应加注干净的N46抗磨液压油或指标相近的机油。
