Parker电磁阀的工作原理

来源:网络  作者:网络转载   2019-10-10 阅读:197

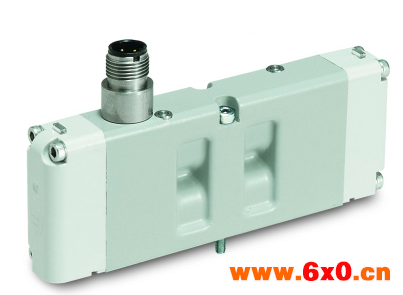

Parker电磁阀系列产品中包括为广泛液压、气动、仪表、医疗、制冷及航空航天应用准备的各种类型和配置。 Parker电磁阀解决方案会为适应挑战性的环境提供可靠、快速且安全的切换以及简约的设计,Parker电磁阀是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于执行器,而气动电磁阀是其中的一种,是通过控制阀体的移动来挡住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过气动电磁阀的油的压力来推动油缸的活塞,这样通过控制气动电磁阀的电磁铁的电流就控制了整个电磁阀的机械运动。

Parker电磁阀工作原理
气动电磁阀里有密闭的腔,在的不同位置开有通孔,气动电磁阀的每个孔都通向不同的气管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边;
气动电磁阀通过控制阀体的移动来档住或漏出不同的排气的孔,而进气孔是常开的,高压气体就会进入不同的排气管,然后通过气动电磁阀的气压来推动气缸的活塞,这样通过控制气动电磁阀的电磁铁的电流就控制了整个电磁阀的机械运动。
Parker气动电磁阀的运行原理
Parker气动电磁阀工作位置(电磁阀开或关),其实指的就是气动电磁阀的阀芯的位置。
阀芯在线圈不通电时处在A位置,在线圈通电时处在B位 置。当气动电磁阀的阀芯处在不同的位置时,对阀体上的各接口起到或是接通或是关闭的作用。例如,二位电磁阀是指电磁阀的阀芯有两个不同的工作位置(开或关), 对气动电磁阀而言就是电磁阀带电状态和失电状态;对其所控制的阀门来说就是阀门的开和关。二通、三通电磁阀,是指气动电磁阀的阀体上有两个、三个通道口。 二位二通电磁阀具有一进一出的二个通道,是最常见的气动电磁阀;二位三通电磁阀,则是一进二出的三个通道,其中的两出通道分别是对应连接为常开和常闭。同 样,三通、四通、五通也都是指阀体上的流体通道数。

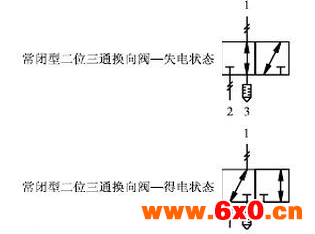

Parker常用气动电磁阀符号
在设计过程中,常常需要看气路图。但是气路图中使用到的种种气动电磁阀符号常常让我们感到为难,因为自控学科出身的人,通常都没有系统学习过机械专业的气动符号标准。这里,简单介绍一气路图中通常使用的几种气动电磁阀符号,以便于自控设计人员能够更直观的理解气动电磁阀气路图。
