CREAFORM三维扫描仪---轮胎硫化胶囊壁厚分析

来源:网络  作者:网络转载   2019-10-10 阅读:172


客户问题

对于汽车来说,要想提高车的车速,轮胎平衡性能,摩擦力性能等性能都需要提高。这其中,除了成型工序,硫化工序也是其中一个必不可少的环节。

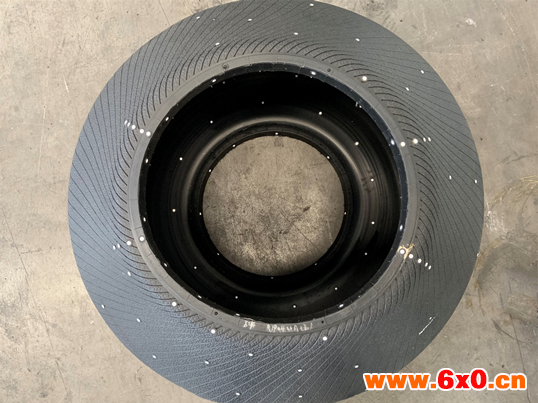

硫化胶囊(curing bladder),是轮胎硫化机的中空薄壁橡胶制品,用于装入待硫化的胎坯内腔再通入加热介质,配合硫化机进行定型和硫化作业。硫化工序做完后,如果胶囊的壁厚不均匀,就会导致受力不匀,影响其平衡性。

传统方案

工厂的师傅们通常是将做完硫化工序的硫化胶囊沿对称轴线剪成带状,之后在特定的位置用卡尺等工具测量若干点的厚度,但是这种方式,不仅费时费力,后期统计分析也会变得很繁琐。

解决方案

中显工程师针对客户这一问题,提出使用我们的HandySCAN 3D BLACK三维激光扫描仪来解决客户的这一问题,我们的工程师通过三维激光扫描仪将硫化胶囊的外形内外的三维数据采集下来,之后在Geomagic Control软件里面使用评估壁厚功能就可以很快速的得到客户想要的壁厚数据。

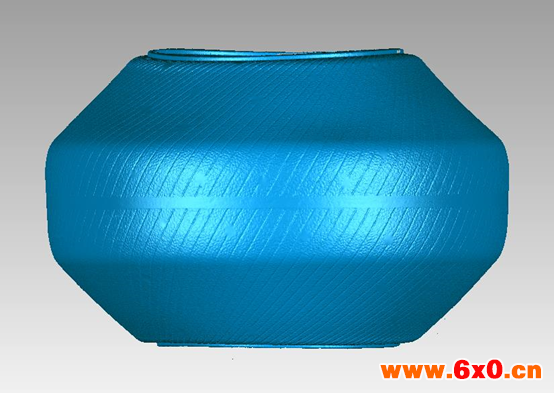

扫描数据

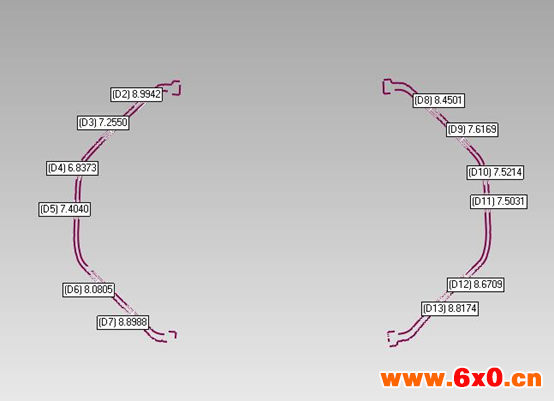

二维检测壁厚

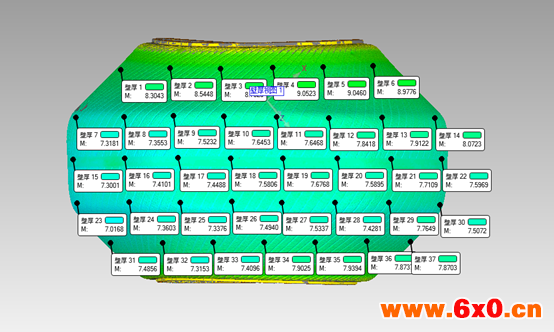

评估壁厚



HandySCAN 3D BLACK激光扫描仪的三大特点

1、精确性、可靠性、分辨率

     不论测量安装质量以及用户经验如何,HandySCAN 3D 始终可实现精 确测量,同时提供高分辨率和可追踪结果。以动态参考为特点,扫描仪和部件都可在测量期间移动,且可以确保扫描精确、高质量。

     •精度:0.025 mm

     • 体积精度:0.020 + 0.040 mm/m (0.0008 in + 0.0005 in/ft)

     •验收测试依据:VDI/VDE 2634 第3部分     ISO 17025 认证实验室

     •细节高分辨率

2、便携性

     本手持式 3D 扫描仪是一款独立操作的设备,无需使用三脚架或外部跟踪设备即可操作 可装入小型手提箱、随处携带、在任何环境条件下 使用,性能不会受到影响。

     •轻量:0.94 kg (2.1 lb)

     •自定位和动态参考

     •可装入手提箱

     •将其带到任何所需的地方

3、更快的 3D 扫描流程

     HandySCAN 3D 扫描仪以多条激光十字线和自动网格生成为特点,可实现从安装、扫描到存档的快速工作流。

     •直接可用的文件

     •高测量速率:高达 1,300,000 次测量/秒

     • 11条激光十字线,扫描区域广

     •快速安装:安装运行可在2分钟内完成
