EBRO依博罗蝶阀工作原理

EBRO集团是世界上最著名的阀门生产制造商之一，旗下拥有两大著名阀门品牌斯达芬和依博罗阀门[1]。BROER集团在四十多个国家和地区拥有自己的生产基地、子公司和代表处以及遍布全球的销售网络。集团产品以卓越的品质和完善的售后服务赢得广大客户青睐，广泛应用于纺织、电站、石油化工、供热制冷、制药、造船、冶金、轻工、环保等领域。

     瑞典斯达芬公司始建于1666年,是瑞典最古老的企业之一,是世界仅有的制浆造纸专业浆闸阀制造厂。斯达芬公司的总部设在瑞典南部古老的森林城镇斯达湖。这里是瑞典的制浆造纸工业区,附近有很多世界上著名的制浆造纸厂和制浆造纸设备制造厂。自创建伊始,斯达芬公司就以生产高品质的产品作为其研究、发展的方向。许多年来,针对制浆造纸工艺控制系统中流动的介质所具有的腐蚀性、纤维多元性,斯达芬公司不断地改进和完善自己的产品，在工艺控制系统应用中，具有极强的可靠性,使用寿命极长。

     特别是在蝶阀及其驱动装置的研究、开发与生产制造上有着近百年积累下来的丰富经验和独特的设计特点，以专业的知识为全球使用者提供zui优秀的服务和产品。EBRO总部设在德国鲁尔工业区哈根市，在四十多个国家和地区拥有自己的生产基地、子公司和代表处以及遍布全球的销售网络，在全球员工约1000人，年销售额达1.5亿欧元。公司产品以卓越的品质和完善的售后服务赢得广大客户青睐，广泛应用于电站、石油化工、供热制冷、制药、造船、冶金、轻工、环保等领域。

     EBRO蝶阀操作力矩，因开度及阀门启闭方向不同其值各异，卧式蝶阀，特别是大口径阀，由于水深，阀轴上、下水头差所产生的力矩也不容忽视。另外，阀门进口侧装置弯头时，形成偏流，力矩会有增加。EBRO蝶阀阀门处于中间开度时，由于水流动力矩起作用，操作机构需要自锁。其流量特性与配管的流阻也有密切关系，EBRO蝶阀如两条管道安装阀门口径、形式等全相同，而管道损失系数不同，阀门的流量差别也会很大。如果EBRO蝶阀处于节流幅度较大状态，阀板的背面容易发生气蚀，有损坏阀门的可能，一般均在15°外使用。

     EBRO蝶阀修复时要采用专门的设备，消耗大量热能和电能，费时费力。当今逐步采用高分子复合材料的方法替代传统方法，其中应用最多的是福世蓝技术体系。EBRO蝶阀其产品所具备的优越的粘着力及出色的抗磨损、抗撕裂性能，确保修复后达到甚至超出新部件的使用周期，大大缩短停机时间。EBRO蝶阀的结构长度和总体高度较小，开启和关闭速度快，且具有良好的流体控制特性，蝶阀的结构原理最适合制作大口径阀门。当要求EBRO蝶阀作控制流量使用时，最重要的是正确选择蝶阀的尺寸和类型，使之能恰当地、有效地工作。

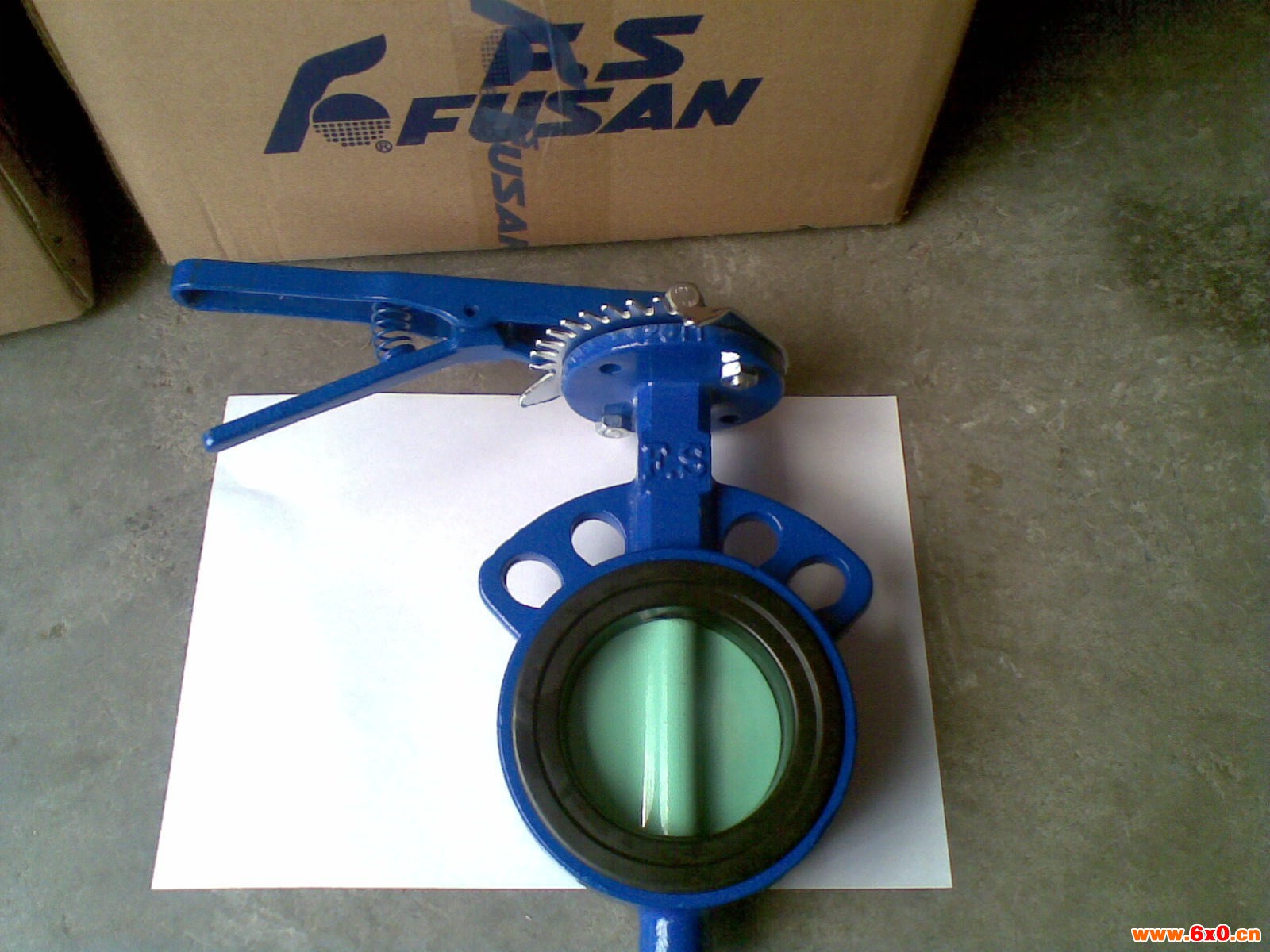

     EBRO蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上使用过程。EBRO蝶阀阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无摩擦，关闭时随着传动机构的力矩增大来补偿密封，提高了EBRO蝶阀密封性能及延长使用寿命的优点。

     EBRO蝶阀阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，EBRO蝶阀调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。因此本实用新型不像现有的技术那样，EBRO蝶阀在阀板上安装软硬多层密封圈，而是直接安装在阀体上，在压板和阀座中间增设调节环是十分理想的双向硬密封方式。

     EBRO蝶阀特殊的密封系统过流部件磨损很小；超低扭矩可以匹配很小的执行器；对于敏感性介质，可以降低对其的挤压和破坏；阀门全关位置，系统会向阀座内充低压气体，EBRO蝶阀阀座膨胀后和阀板挤压在一起形成密封；阀门打开之前，真空阀会把阀座内的气体抽出，EBRO蝶阀阀座和阀板完全分离，然后阀板打开。

EBRO依博罗蝶阀结构原理

     EBRO蝶阀硫化阀座；支耳式阀体用于管线末端；阀杆上的三个轴承防止阀杆偏斜，即使使用多年以后，依然能够保证很高的定位精度；阀体和阀板精加工，扭矩小，使用寿命长；EBRO蝶阀可任意角度安装；免维护。蝶阀处于中开度时，阀体与蝶板前端形成的开口形状以阀轴为中心，EBRO蝶阀两侧形成完成不同的状态，一侧的蝶板前端顺流水方向而动，另一侧逆流水方向而动，因此，一侧阀体与阀板形成似喷嘴形开口，EBRO蝶阀另一侧类似节流孔形开口，喷嘴侧比节流侧流速快的多，而节流侧阀门下面会产生负压，往往会出现橡胶密封件脱落。

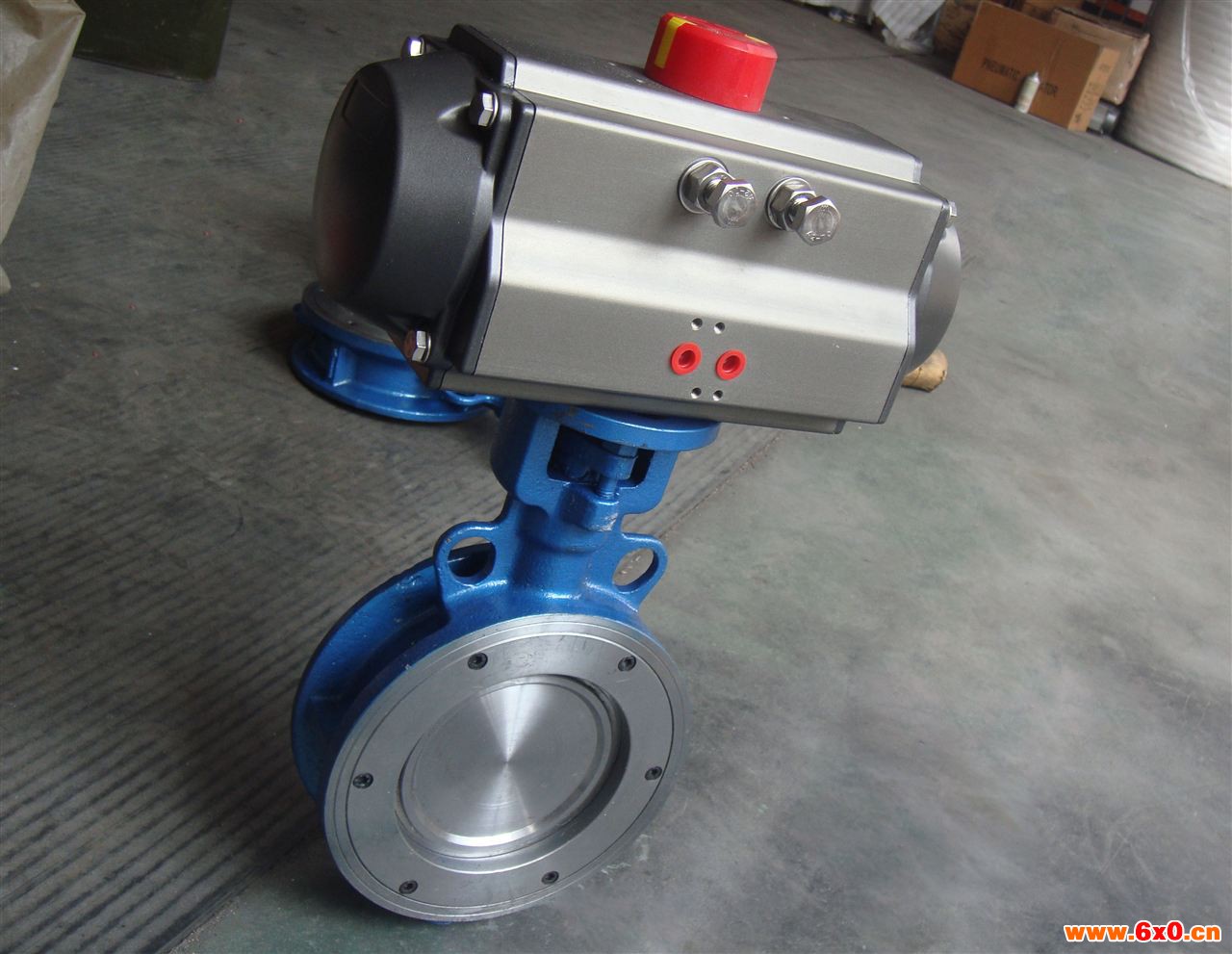

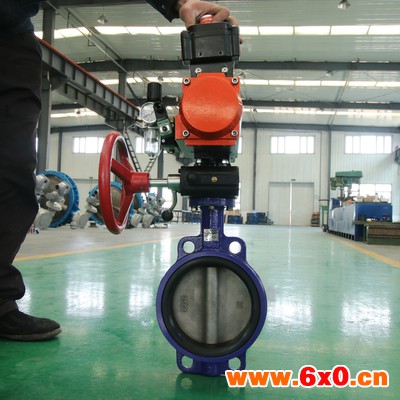

     EBRO蝶阀可以运送泥浆，在管道口积存液体最少。 低压下，可以实现良好的密封。 调节性能好。蝶板的流线型设计，使流体阻力损失小，可谓是一种节能型产品。EBRO蝶阀阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，EBRO蝶阀阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。EBRO蝶阀连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。驱动形式有手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。

     EBRO蝶阀适用于要求达到完全密封、气体试验泄漏为零、寿命要求较高、工作温度在-10度～150度的淡水、污水、海水、盐水、蒸汽、天然气、食品、药品、油品和各种酸碱及其他管路上。EBRO蝶阀不仅结构简单、体积小、重量轻、材料耗用省、安装尺寸小、驱动力矩小、操作简便、迅速，并且还可以同时具有良好的流量调节功能和关闭密封特性，是近十几年来发展最快的阀门品种之一。EBRO蝶阀的使用非常广泛。EBRO蝶阀其使用的品种和数量仍在继续扩大，并向高温、高压、大口径、高密封性、长寿命、优良的调节特性，以及一阀多功能发展。其可靠性及其他性能指标均达到较高水平。

     EBRO蝶阀密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧，密封效果越好。EBRO蝶阀当逆流状态时，阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。因此本实用新型不像现有的技术那样，EBRO蝶阀在阀板上安装软硬多层密封圈，而是直接安装在阀体上，在压板和阀座中间增设调节环是十分理想的双向硬密封方式。EBRO蝶阀将可取代闸阀、截止阀及球形阀。

蝶阀的特性：

     蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则牌全开状态。

    蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯yi的阻力，因此通过该阀门所产生的25压力降很小，故具有较好的流量控制特性。

    蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
