冲压件测量仪

来源:网络  作者:网络转载   2019-10-10 阅读:711

冲压件影像测量仪是一种新型的影像测量技术。它和传统的二次元影像测量仪不同的是它不再需要光栅尺位移传感器作为精度标,也不经过大焦距的镜头经过放大产品影像来保障测量精度。一键式影像测量仪通过一个大视角大景深的远心镜头,将产品轮廓影像缩小数倍或数十倍后传递至几百万像素高分辨率CCD相机上做数字化处理,再由有着强大计算能力的后台绘图测量软件完成按照预先编程指令快速抓取产品轮廓图,最后和以高

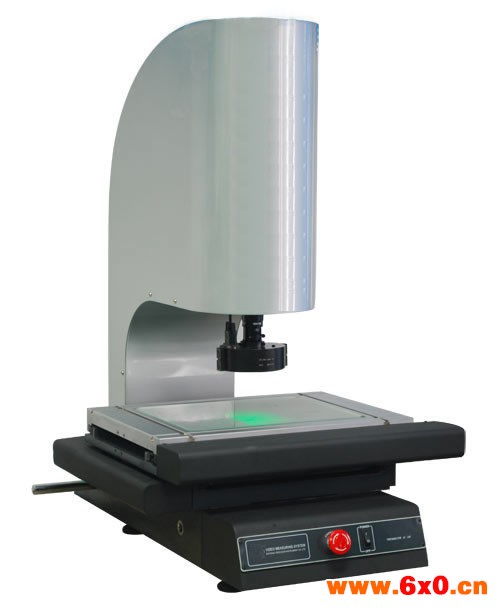

冲压件影像测量仪

被广泛的应用在精密螺丝、精密弹簧、齿轮、手机外壳、手机玻璃、精密五金配件等尺寸较小的产品及零部件的批量快速测量上。

冲压件影像测量仪

优点

(1).测量速度极快,能在2到5秒内完成100个以内的尺寸的绘图、测量及公差的评价,效率是传统二次元影像测量仪的数十倍。

(2). 避免了因测量行程增大而受到影响阿贝误差。重复测量精度高,解决了同一个产品反复测量数据一致性 差的现象。

(3).仪器结构简单,不需要位移标尺光栅尺,在测量过程中也不需要移动工作台,所以仪器的稳定性能很 好。

(4). 由于精度标尺是CCD相机的像素点,而像素点是不会随时间变化,也不会受到温湿度的影响,所以仪器 的 精度比较稳定,且可以通过软件实现测量精度自动校准。



简单的结构特性决定了一键式影像测量仪的有限的测量功能。其功能如下:

1、绘图,按照预先编订的绘制出产品的轮廓鸟瞰图,

2、测量以载物台为基准的二维平面几何元素:点、线、圆、圆弧、R角等基本元素的尺寸及它们的几何尺寸

关系,并自动对这些尺寸的公差做出评价。

3、将绘制出的鸟瞰图保存的CAD格式的图纸。

4、自动保存和输出测量的尺寸及公差评价的报表。
