土工布透水性测定仪参数

土工布透水性测定仪参数：
★符合标准：ISO 11058, GB/T 15789, JTG E50 T1141, SL/T 235-1999等。
★夹具内径：50±0.5mm。
★zui大水头差：300mmH2O。
★适用试样厚度：≤20mm。
★时间控制器： 0～99.99s（精度0.1s）。
★量筒：1000ml（误差10ml）。
★水位指示计分度值：1mm。
★温度计范围：0～50.0℃（精度0.1℃）。
★电源：AC220V 50Hz。
★外形尺寸： 400×500×850 mm（L×W×H）。
★重量：45Kg。

相关设备阳极极化仪

土工布透水性测定仪工作条件：
★环境温度：10-25℃
★电源：AC220V±10％ 50Hz 接地可靠。
★仪器应放置在平整、稳固的工作台上，高度以方便操作为宜。
★供水压力稳定，水压波动不宜过大。

土工布透水性测定仪操作步骤：
★装夹试样：取出夹持器，松开压紧螺母，将试样平整地放置在下夹持器平面上，压上上夹持器，然后拧紧压紧螺母，将夹持器安放在3个定位支撑螺钉上，再将温度计插入小孔内。
★接通电源，打开【电源开关】，在【时间控制】上设定收集时间值。（本仪器时间控制器的设定范围为0-99秒，按GB/T15789—1995标准，设定时间＞10秒）。将进水软管连接到水源。
★确定【放水口】的阀门处于关闭状态，【进水口】外接稳压水源后，打开【进水调节阀】，将出水嘴对准【水位量筒】往筒内注水，直至水位超过试样平面达到【溢流筒】上口的水平高度，此时水头压差为零。
★待水平面稳定后继续注水，【溢流筒】开始溢出，调节【进水调节阀】控制水的流量以得到固定的压差。规范规定范围在0-70mm.<即【水位量筒】内水位的高度>，此时溢出的水进入【外围水桶】通过【排水口】排出。为试验室环境清洁排出的水可用橡胶或塑料软管排到下水道。
★待水头压差在规定高度稳定30秒后，按下【试验开关】，【时间控制】器开始计时，同时电磁阀转换出水口，此时溢出的水通过【测试出水管】流出。流出水用量筒收集，精确到10ml（收集的水量应大于1L，如不到1L，应酌情加大时间设定值）；达到设定时间后，电磁阀动作，此时溢出水又从【排水】口排出。
★在进行上步骤的同时，读取【温度计】上的温度值，水温应在10-25℃（精确到0.1℃）。
★重复第5-6步骤。获取不同水头压差时的通水量。试验时水头压差从高做到低。
★关闭【电源开关】，拔下电源插头。
★打开【放水口】的阀门将仪器内的剩水排空。
★将测试数据按《土工合成材料试验规程》处理，並计算结果。
备注：电源打开后，电磁阀会自动离合，发出磁铁闭合的声音。

土工布透水性测定仪结构：
仪器由机座、容器、夹持器、控制管路、控制电路等部分组成。（见图一外形图）
★机座12前方装有控制面板，面板上装有【工作】按键8、时间计数器9、电源开关10，时间计数器可以进行时间设定。机座下面装有4只可调垫脚13，调节垫脚使仪器保持水平。机座内装有电磁阀、管路等元器件。
★夹持器21通过定位支承销19安放在内容器6内。内、外容器连成一体，各有出水口与管路相通，上夹持器与有机玻璃水位量筒4连成一体，下夹持器为一开圆孔压板，通过压紧螺母20压紧下夹板，将试样夹紧在夹持器中间。夹持器安放在定位支承销19上,水位量筒4有刻度一面朝面板方向，以方便观察。夹持器上还开有一个支撑的小孔，用以安装温度计3。
★控制管路
进水口18外接稳压水源，流量控制开关5控制水流导通及流量大小，时间计数器控制电磁阀的动作转换以确定溢出水由排水口17或取水口11流出。
按下【工作】键8后，时间计数器9开始计时，当时间计数器未达到设定值时，溢出水由取水口11排出，此时用容器将测试口流出水量全部收集，再用量筒测出收集水量；当时间计数器达到设定值时，电磁铁动作，此时溢出水由排水口17排出。
当试验完毕后，打开放水口18开关，将仪器内的水排干。

土工布透水性测定仪简介：
该产品用于测定土工布及其相关产品在恒水头法下的垂直渗透性能。本仪器适用于除含膜类材料外的任何类型的土工布。

结构与工作原理：
▲外观
仪器由底板、外罩、夹持器与筛分装置、喷淋系统等部分组成。

底板四角开有安装槽，可用螺栓将之固定在基础上或工作台上；外罩左上角控制区装有计数器、电源开关、启动键。外罩与筛分振动装置不直接触，减少振动影响。

喷淋系统安装在底板右侧的支柱上，由进水口、流量开关、金属软管、莲蓬头组成，莲蓬头上配有一防溅盖，使用时莲蓬头放置于透明罩内，盖上防溅盖，并扣上夹扣，以防止水溅出。收集槽与振动头刚性联接，左侧设有收集管，收集槽底配有支持网栅，试样平铺在网栅上，用夹持器将之压紧，然后用翻转螺栓和星形把手压紧。

翻转螺栓和星形把手的具体操作方法为：由于收集槽与夹持器间的防渗水要求，其外壁安装有密封圈，因此有两只启盖螺栓上开有长口槽，当夹持器难以取出时，可利用启盖螺栓反向旋转，其卡口会提升起夹持器，以方便操作。

▲传动系统：
由附着式混凝土振动器通过皮带——齿轮带动偏心轮转动以带动振动头产生一定振频与振幅振动。电机与振动元件分离安装，平板与底板通过四个弹簧减振柱支承。振动头与平板也采用弹簧减振柱联接，以减少振动对仪器的影响。

外部环境：
▲工作台平整、稳固、并且有良好的抗振性能。
▲与对振动较敏感的仪器隔离。
▲温度10～30℃   湿度≤80%。
▲电源：Ac220V±10%    50Hz 。
▲外接供水须稳压水源（建议300KPa压力下流量500mL/min） 。

操作步骤：
▲取出夹持器，将试样平整无强力地平铺在支承网栅上，然后用夹持器将之压紧，试样应保持水平。
▲将按标准选取的颗粒材料均匀地撒在试样上。
▲进水口外接稳压水源，将莲蓬头放置透明罩内，盖上防溅盖，并扣上夹扣，打开流量调节阀，对试样进行喷水。
▲在计时器上设置振动时间（按GB/T17634-1998标准可设置为600秒，本仪器计时器具两档计时功能，分别可设置范围为0～99.99s和0～99分59s）。 .打开电源，开始测试。
▲通过试样的颗粒从收集槽流出，将之收集。
▲到达设定时间后，使仪器停止振动.
▲收集未通过的颗粒材料与试样。
▲再装样按启动键复位。
▲测试结果按GB/T17634-1998标准处理。
▲仪器结束后，关闭电源，并清洁仪器。

注意事项：
▲本仪器工作时具有一定振频，工作台须与其它设备隔离。
▲如采用砂土作试验颗粒，请注意对仪器的清洁工作。
▲试验结束后，请将仪器内的水与杂物清放干净。
▲对于偏心轴与支承弹簧，以及其它动作部件应定期加注润滑油。

测试原理：以不加张力的单层土工布及其有关产品试样作为筛网，在规定的振动频率和振幅下，对试样及级配颗粒材料进行喷水，使颗粒级配材料通过试样。以通过的颗粒材料和特定粒径表示试样有效孔径。

润滑系统：
本结构润滑简单，轴承全部用润滑脂——黄油润滑，而齿轮和偏心轴与主（副）偏心轴的润滑都是飞溅润滑。注油咀可在副偏心处加机油，每班必须加机油一次，以防飞溅不到。主机必须加机油10Kg，如缺润滑油，润滑系统出现故障，本厂概不负责。

自动停车装置：
电源开关接通后，又定时器通过中间继电器控制电动机长期运转活定时运转停止运转。为了保证安全工作，本机点击托盘装有接地线螺钉，用户必须按规程接地。

安装：
本机可以不用水泥基础，直接安放在水泥地面上开动，也可以安装在水泥基础上，基础螺钉厚度300mm，基础露地面高度及大小或与地面相平根据具体使用需要而定，按电工规程安装电路与接地，安装完毕，接通电源后电动机回转方向与箭头相同。就有振击运动，若相反，则电机空运转，此时可换接头线，才能正常开动。

简介：

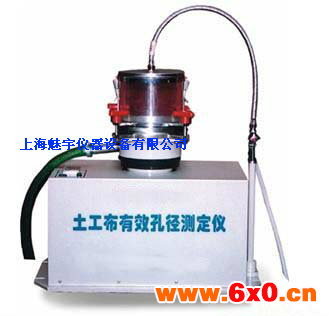

本仪器适用于所有类型土工布产品有效孔径的测定，其性能符合GB/T17634—1998 《土工布及其相关产品有效孔径的测定——湿筛法》标准对仪器的要求。 TSY-2土工布有效孔径测定仪以不加张力的单层土工布及其有关产品试样作为筛网，在规定的振动频率和振幅下，对试样及级配颗粒材料进行喷水，使颗粒级配材料通过试样。以通过的颗粒材料和特定粒径表示试样有效孔径。

参数：
▲夹持器内径：Φ176mm。
▲振动频率：50Hz。
▲振动幅度：1.5mm（振动高度3mm）。
▲时间设定：分两档 0～99.99s 0～99分59s。
▲匹配电机: 2800r/min 550W。
▲电 源：Ac220V±10% 50Hz。
▲外形尺寸：680×420×750mm。
▲重 量：50Kg。

使用和保养：
开机前，拧出上螺塞，加足润滑油至螺孔面，装套筛时先将扭紧螺栓左旋以松开筛盖固定顶杆，然后连同筛盖往上提，然后右旋固定就可置套筛托盘上再将扭紧螺栓左右，松开往下压并右旋致使固定紧即可工作。
根据工作需要，时间任意设置，需要中途停机，应切断电源开关。
本机保养简单，每隔3-6各月更换淀子由一次，使用时注意避免盖板上的七根倒杆的变形。

结束注意：
必须注意防潮，防腐蚀，使用两年左右需清洗加油一次。
