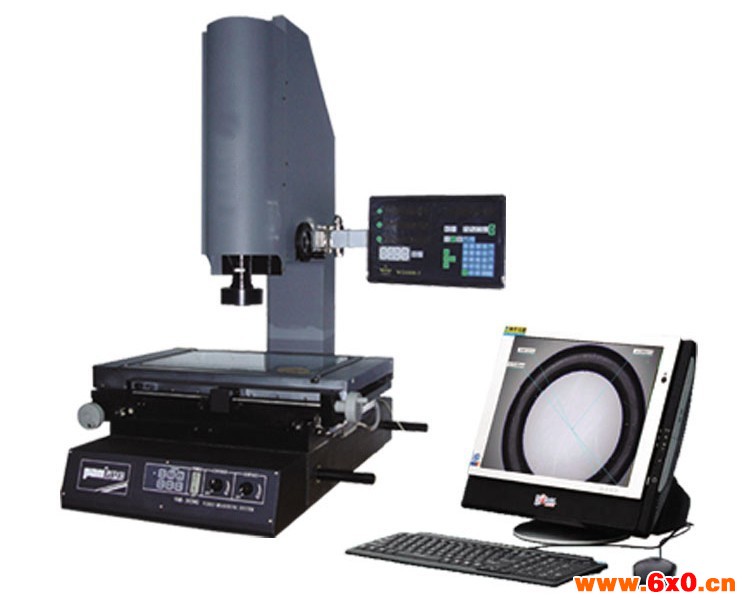

精密冲压影像测量仪该仪器适用于以二坐标测量为目的一切应用领域。在机械、电子、钟表、塑胶、模具等行业被广泛使用。强大的VCAD-3D测量软件，可实现所有二维平面测量功能，还具备拍地图、产品轮廓扫描、专业SPC统计、手动CNC、宏测量等功能。自带“RENISHAW”测头可实现部分三维尺寸接触式测量。

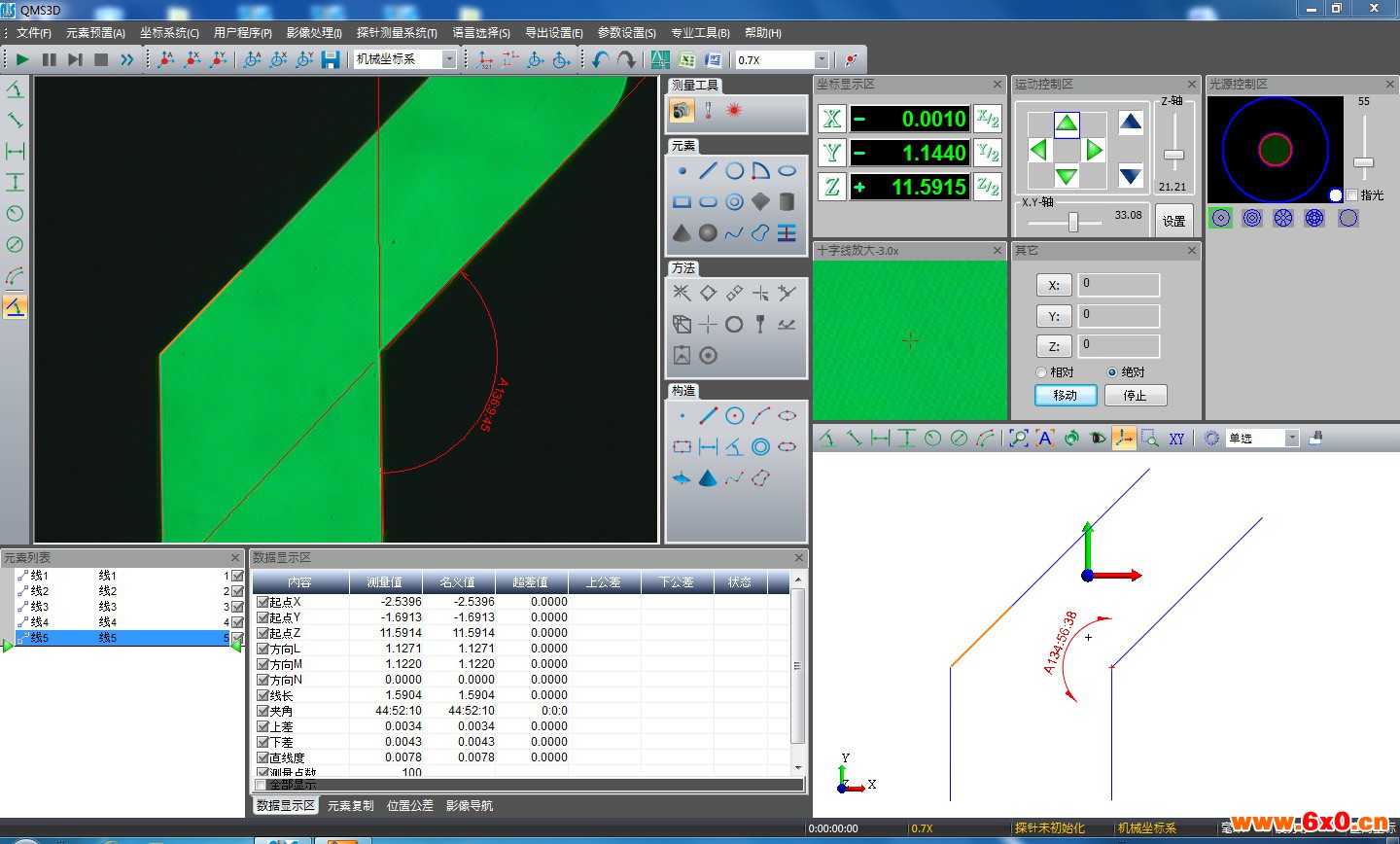

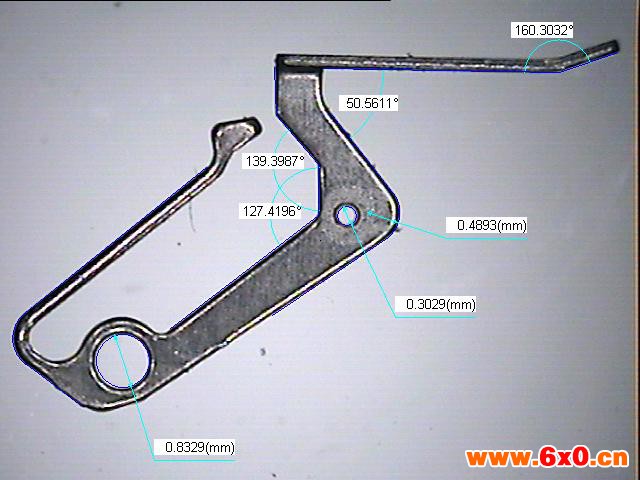

精密冲压影像测量仪软件介绍 能测量12种元素（点、直接、圆、圆弧、椭圆、矩形、槽形、O形环、距离、角度、开运线、闭云线）。测量方法多样（自动判别测量、采点测量，对比测量、公差对比测量，预置元素）。
单点采集方法有多种：可鼠标采点，十字线寻边采点，放大采点，直线采点，鼠标自动捕捉。
技术参数：
仪器型号 | PZ-3020T | PZ-4030T | PZ-5040T |
量测行程 | 300*200*220mm（X.Y.Z） | 400*300*220mm（X.Y.Z） | 500*400*220mm（X.Y.Z） |
X.Y.Z最小显示值 | 0.0005mm | ||
测量精度 | X.Y Axis：（3+L/200）μm | ||
重复精度 | 3μm | ||
影像放大倍率 | 24~156X（可扩展至12~312X） | ||
测量方式 | 影像式+探针 | ||
CCD | 43万像素彩色高清晰度摄影机（SONY芯片） | ||
镜头 | 高清晰度0.7~4.5Xzoom光变焦镜头 | ||
测头 | 英国RENISHAW MCP10 ¢2mm测头 | ||
工作距离 | 115mm（影像） | ||
电脑 | 品牌电脑 | ||
测量软体 | VCAD-3D | ||
仪器基座 | 000级高稳定性花岗石底座 | ||
照明 | 上、下光源均采用可调亮度LED无影灯 | ||
外观尺寸 | 700*650*950mm | 980*750*950mm | 1050*800*950mm |
仪器重量 | 180KG | 300KG | |
