特征

规格

电源电压
环境温度≤55°C时，10 V dc至30 V dc
环境温度>55°C时，10 V dc至24 V dc

供电电流（不含负载电流）
除FF IR以外的所有型号：<16 mA
FF-IR型号：<25 mA

输出保护电路
在通电和连续短路时防止误脉冲
输出电路。高温短路保护
可能需要重启电源。

电源保护电路
反极性和瞬态电压保护

输出额定值
环境温度>55°C时，≤50 mA总电流
通过两个输出的总电流≤100 mA≤55°C
关断状态泄漏电流：30 V dc时小于50μA
通态饱和电压：10 mA时<1.5 V；100 mA时<3.0 V

输出配置
按型号补充PNP或NPN

发射极LED
在大多数型号上可见红色
红外850纳米，选择固定场模式，提供更高的
蓝绿目标超额收益

输出响应时间
响应与信号强度无关
对置模式：开启1.5毫秒，关闭1毫秒
极化回复和漫反射模型：开启1.5毫秒，0.75

毫秒关闭
固定字段模型：打开2毫秒，关闭2毫秒
上电延迟：100毫秒；输出不导通
在此期间

重复性
重复性与信号强度无关。
对置型号：300微秒
回复、极化回复和漫反射模型：100微秒
固定场模型：200微秒

调整
扩散（dl，ds），发射极（es），接收器（rs），极化
反反射（LPC）模型：单圈灵敏度（增益）
调节电位计
发射器光束抑制（EJ）型号：将黑线系到10到30 V dc
束抑制

施工
外壳、M12 QD和盖：黑色或黄色PBT聚酯纤维
指示灯管：半透明白色PMMA（亚克力）
指示器盖和增益盆驱动器：PBT聚酯
前窗：PMMA

指标
两个LED（1个绿色，1个琥珀色）
绿色固体：指示已通电且传感器就绪
绿色闪烁：表示边缘感应信号
琥珀色固体：指示插脚4（黑线）导电

振动和机械冲击
所有型号均符合MIL。标准202G要求。方法201A
（振动；频率10到60赫兹，最大，双振幅0.06英寸）
加速度10g）。方法213B条件H&I（冲击：75g机组运行；非运行100g）

操作条件
–40°C至+70°C（–40°F至+158°F）
最大相对湿度+50°C时为95%（非冷凝）

环境等级
符合IEC60529的IEC IP67
符合IEC60529的IEC IP68
DIN IP69K

输出响应时间
响应与信号强度无关
对置模式：开启1.5毫秒，关闭1毫秒
极化回复和漫反射模型：开启1.5毫秒，0.75
毫秒关闭
固定字段模型：打开2毫秒，关闭2毫秒
上电延迟：100毫秒；输出不导通
在此期间

重复性
重复性与信号强度无关。
对置型号：300微秒
回复、极化回复和漫反射模型：100微秒
固定场模型：200微秒

施工
外壳、M12 QD和盖：黑色或黄色PBT聚酯纤维
指示灯管：半透明白色PMMA（亚克力）
指示器盖和增益盆驱动器：PBT聚酯
前窗：PMMA

反射器

BRT（2x2
•目标广场，丙烯酸
•反射率因子：1.0
•最大。温度：50°C（122ºf + +）
•可选brackets are available
•近似尺寸：51毫米×51毫米

BRT-40x19A
•矩形，丙烯酸靶标
•反射率系数：1.3
•温度：–20°C至+60°C（–
4°F至+140°F）
•近似尺寸：19 mm×60 mm
整体；19 mm×40 mm反射镜

BRT-84-BRT
•圆形丙烯酸靶标
•反射率系数：1.4
•温度：–20°C至+60°C（–
4°F至+140°F）
•可选支架可用
•尺寸：直径84 mm
•安装孔：直径4.5 mm

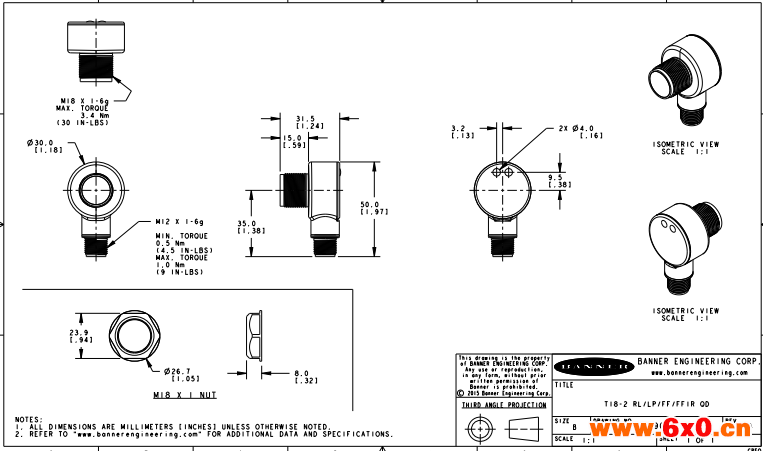

要安装T18-2环氧树脂封装的直角传感器：
1。根据应用需要对齐传感器。为了
最灵敏的物体检测，对准传感器
使物体在传感器的轴上移动。
2。将传感器固定到支架上。
三。接线图中所示的导线传感器。
4。必要时调整增益调节器（灵敏度电位计）
