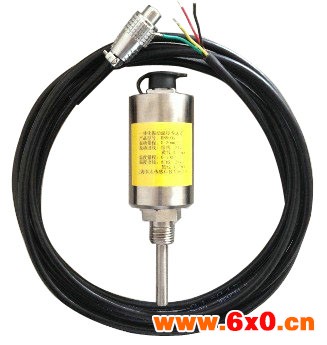

ZHJ-402一体化振动/温度传感器

• 产品规格：
  • 工作原理ZHJ-402振动温度传感器是由振动速度传感器和温度传感器结合而成，其中振动传感器为两只，水平垂直方向固定，一只温度传感器采用铂电阻实现。
  • 振动速度传感器是利用磁电感应原理把振动信号转换成电信号。它主要由磁路系统、线圈组件、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有两个线圈组件，磁钢用弹簧悬挂于壳体。当传感器在工作频率范围内工作时，线圈与磁钢产生相对运动，线圈切割磁力线，产生感应电动势（感应电压），该电压正比于机壳的振动速度。
  • 温度传感器的温度测量是利用铂电阻随温度线性变化的性质来测温的。
  • 技术参数
  • 1．振动传感器
  • 灵 敏 度：30mV/mm/s
  • 加 速 度：8g
  • 测量范围：2mm
  • 频率响应：10~300Hz
  • 2．温度传感器：PT100
  • 测量范围：0～400℃
  • 3．环境温度：-10～100℃
  • 4．测量方法：垂直、水平、轴向
  • 5．固定螺孔：在 Φ 85的圆周上均匀分布用4个M8螺钉固定
  • 6．外形尺寸： Φ 70mm x 180mm
  • 7．插入深度：83mm订货指南ZHJ-402－A□□
  • A：电缆长度 长度自定义（以
  • 每1m增加），例如：05＝5m
  • 例：电缆长度为5米的振动/温度传
  • 感器订货代号为：ZHJ-402-05

技术参数：

1  频率范围：0.5～ 3K Hz（加速度型），5～ 2K Hz（速度型），5～ 1K Hz（位移型）

2  测量范围：

振动部分：0～ 50g（RMS）或0～200mm/s（RMS）或0-1000um（P-P）

温度部分：0-100°

3  信号输出：4～20mA（±0.05mA）

4  输出阻抗：≤500Ω

5  工作电压：DC12～ 36V±10%

6  接线方式：振动二线制，温度二线制

7  测量方向：任意方向

8  使用环境：温   度  -30℃～100℃   相对湿度 ≤90%

9  外形尺寸：

温度部分插深：35mm ；振动部分：40*65mm

10 安装螺纹：M16*1.5*14mm

11 重    量：约350g
