贺德克HYDAC继电器测量好坏的方法与分析



一个如果是透明的,看内部有没有断线,烧黑的,如果说是不透明的,可以用万用表进行测试,还有最老,比较实用的就是加相应的电压测试,听有没有声音。没就坏了。

1 电磁线圈加上额定电压时能正常吸合,失电后能正常复位。在线圈未加电时常闭触点应接通良好,常开触点应保持断开。在线圈加电后常开触点应接通良好,常闭触点应确保断开。这样的HYDAC继电器就是好的。

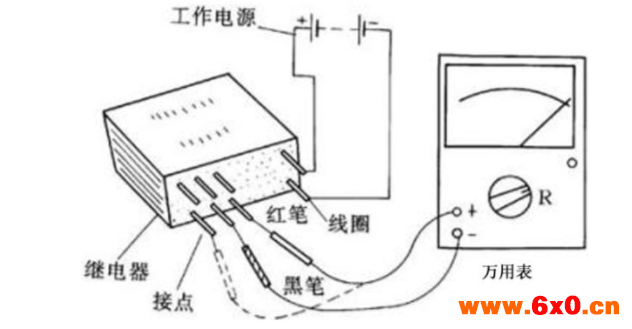

2 用万用表的电阻挡,测量常闭触点与动点电阻,其阻值应为0;而常开触点与动点的阻值为无穷大。由此可以区别出哪个是常闭触点,哪个是常开触点。用万用表的R×1挡测量常闭触点的电阻值,正常为0;将衔铁按下,此时常闭触点的阻值应为无穷大。若在没有按下衔铁时,测出常闭某一组触点有一定的阻值或无穷大,则说明该组触点已烧坏或氧化。



3 电磁式HYDAC继电器线圈的阻值一般为25Ω~2kΩ。额定电压低的电磁继电器线圈的阻值较低,额定电压高的电磁继电器线圈的阻值较高。可用万用表R×10Ω挡测量继电器线圈的阻值,从而判断该线圈是否存在开路现象。若测得其阻值为无穷大,则线圈已断路损坏;若测得其阻值低于正常值很多,则线圈内部有短路故障。如果线圈有局部短路,则用此方法不易发现。
