智能一体化电动挡板阀门控制要求

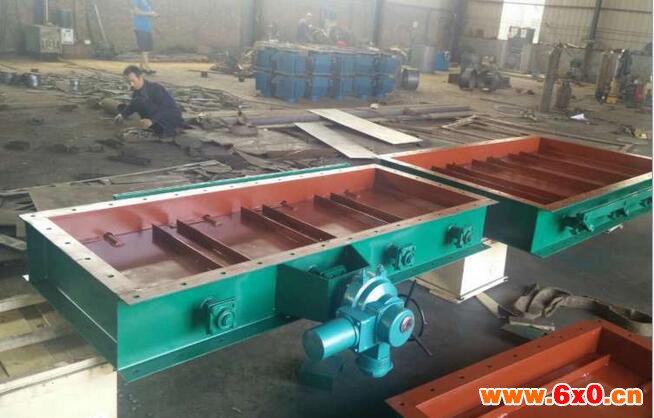

智能一体化电动挡板阀门控制要求用于电厂烟风管路中作截流工质之用，烟风道风门(关闭挡板风门)具有全开全关两个功能，使系统某一管路工质全部流通和关断，它具有起闭转动灵活，驱动力矩小，有较高的严密性和能承受较大的工作压力与工作温度。烟风道风门(关闭挡板风门,烟风道挡板门)启闭角度90度，启闭时间小于或等于45秒。用户在选用关闭档板　智能一体化挡板式调节门体现：烟气脱硫双层百叶窗式挡板式调节门壳体外部设计有连杆机构，优化设计后使挡板各叶片启闭呈百叶窗流线型方式，开启或关闭同步，实现一体化操作。挡板风门为百叶窗式烟气挡板系列之一,采用机械密封加压缩空气密封的双重密封结构，确保100%的密封效果。挡板风门是在引进国外先进技术并吸取了国内同类型产品设计和运行操作经验的基础上制作而成的。 挡板风门主要用于烟风管道系统中，作完全截断介质用，具有全开及100%全关功能，动作灵活，运行可靠，关闭后，能确保无介质泄露进入烟气挡板后管道内。对于普通介质，可以采用碳钢材料，对于腐蚀性介质，采用镍基合金材料。
智能一体化电动挡板阀门控制要求　　
挡板门执行机构应为智能一体化电动执行机构。电动装置主体部分：包括电机、减速装置、手动/电动切换装置和手轮等。额定工作电源为380VAC、50HZ，防护等级IP67。
　　执行机构应包括：加热防潮设施、可逆接触器或磁力启动器、热继电器或热敏开关、远方/就地切换开关、本体开和关按钮和信号装置（包括力矩开关、行程开关、位置指示等）。以上的部件均应集装在一起，即所谓的一体化阀门电动装置。阀门电动装置的设计与技术指标应符合DL/T 641-2005《电站阀门电动执行机构》的要求。
　　执行机构应配现场开度指示表、现场操作手轮、现场操作闭锁机构、行程开关、力矩开关、控制回路设备等。执行机构带有接线端子盒。并有可靠的接地装置。

智能一体化电动挡板阀门控制要求工艺控制要求：

1、所有设计采用的元器件须满足现场使用条件。尤其是脱硫系统由于被控介质均为含有一定腐蚀性的烟气，对于挡板门安装在室外的设备须具有响应的防护等级。
2、正常运行时旁路烟气脱硫挡板门能够实现相当于连续模拟量但又具有慢速定位功能的关闭操作，以有利于在脱硫投入过程中保持引风机出口，即增压风机入口压力的稳定，从而保证旁路烟道和脱硫装置之间平稳的过渡切换，保证不对锅炉炉膛的负压产生影响，而不影响机组锅炉的正常运行。
3、紧急情况下旁路挡板须能够实现相当于开关二位式的紧急快速打开操作，当脱硫系统出现故障时(如原、净烟气挡板关闭，增压风机、循环泵、GGH故障停机等)，应联锁保护切除脱硫，快速打开旁路烟气脱硫挡板门，速度过慢则可能导致锅炉炉膛负压憋压过大甚至导致MFT保护动作。
4、挡板门应装设独立于DCS之外的硬接线紧急后备手操：目前脱硫控制系统均采用DCS集中控制方式，不设常规控制仪表，如果在运行过程中DCS出现故障，则运行人员可通过设在控制台上的后备硬手操快速打开旁路挡板门，切除FGD。
5、旁路挡板门的控制电源，气源须可靠，须具有"三断"保护，如果在运行过程中电源，气源故障，则旁路烟气脱硫挡板门应处于故障安全的打开位置(即FGD切除，以不会对锅炉主机组的稳定运行和设备安全产生影响)。
6、应装设阀门位置变送器：以方便运行人员准确了解和控制旁路挡板门的开度位置，有利于在脱硫投入过程中保持引风机出口，即增压风机入口压力的稳定。
7、应装设质量和数量足够的位置行程开关（至少设置三开一闭）：因为旁路挡板门的开关位置状态信号属于脱硫联锁保护逻辑中的重要信号，应充分保证其安全可靠性。
8、为防止当急停按钮或快开指令复位后，旁路烟气脱硫挡板门根据快开指令前的模拟信号自行调节到所给开度。

智能一体化电动挡板阀门控制要求

    系统内须设置调节允许指令，既在每次挡板快开后只有该指令向就地发出后，系统方可进行调节根据给定的模拟量信号调节挡板开度，调节允许指令发出的同时，烟气脱硫挡板门把要调节开度100%的信号发送给就地定位器。

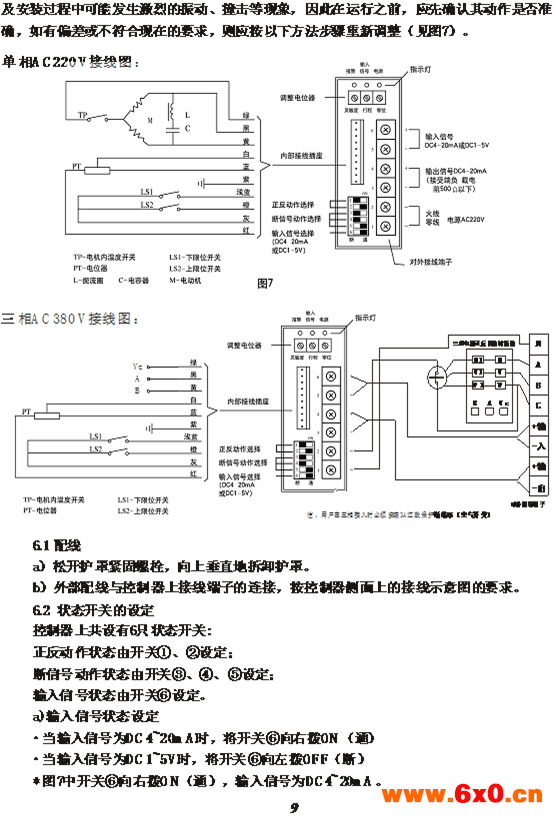

　　执行机构应应装设开到位和关到位行程开关（可调）和力矩开关，这些开关应各具有独立的二副常开触点及二副常闭触点。行程开关的接点应采用DPDT干接点信号型式，接点容量不小于220VAC，3A。除了电动装置自用的行程开关和力矩开关接点外，至少应提供2付开位干接点信号和2付关位干接点信号供买方使用。装置应提供4-20mA的反馈信号（装置内部供电）供买方使用。装置应能接受短时开指令干接点信号（闭合有效）和短时关指令干接点信号（闭合有效）。
　　电动装置的控制回路采用行程或力矩控制原则，并且在电动装置上可方便的调整。电动装置只要接通380v电源，将其本体上的远方/本体切换开关拨至本体位置，就可操作本体上的开或关按钮，以使执行机构向开方向或关方向运动。应提供1付远方控制状态的干接点供买方使用。 执行机柜还应能提供1付过力矩干触点信号或执行机构故障信号供买方使用。

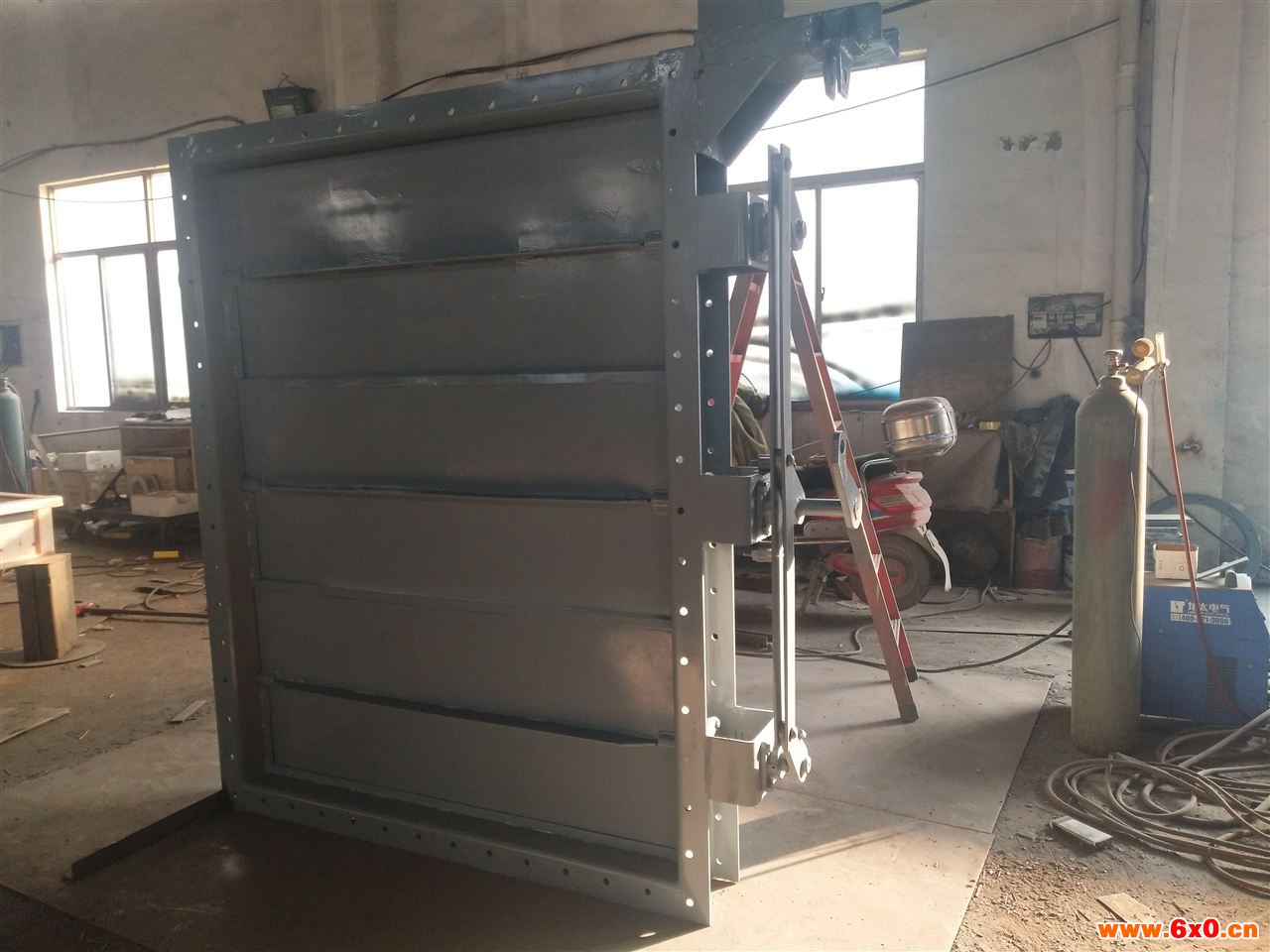

4．挡板式调节门设计结构合理，叶片刚性好，运行稳定可靠，烟气脱硫双层百叶窗式挡板门叶片密封型式：弹性密封和气密封，壳体上设计安装有密封风入口阀，与挡板门联锁控制。叶片间通入具有一定压力和流量的密封空气后，能有效隔绝叶片前后烟气流，从而使挡板门密封效率为100%。

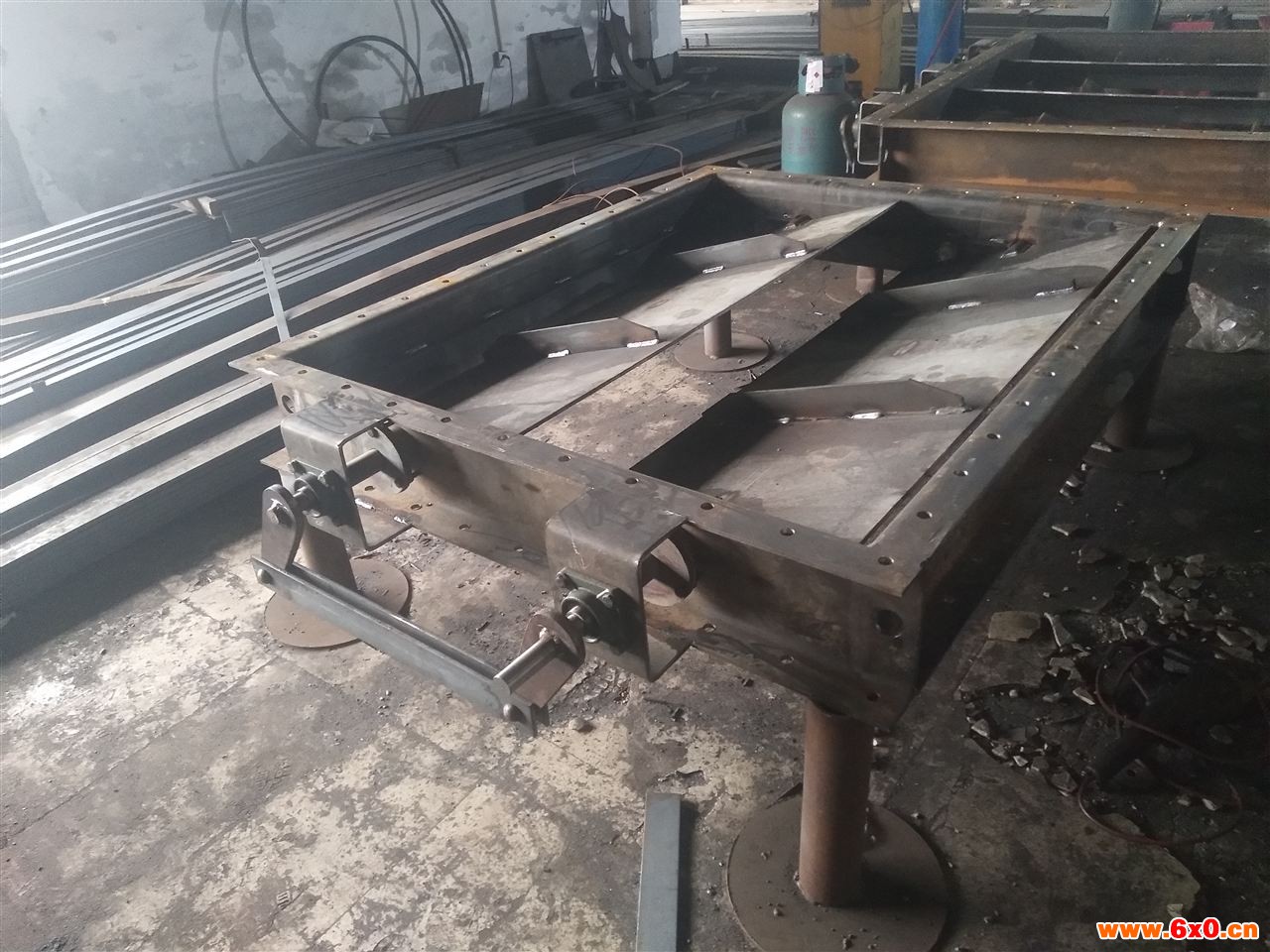

　　5．烟气脱硫双层百叶窗式挡板式调节门在保证工作条件下转动灵活，无卡涩现象。采用座架式（耐高温）带座调心轴承结构，使挡板驱动力矩更小，转动更灵活轻巧。挡板叶片设计有热膨胀补偿间隙，热态运行下安全可靠。

执行机构接线盒应设足够的电缆口，满足电源电缆、指令信号和阀位反馈信号电缆、状态信号电缆的接入。同时提供详细的接口数量、用途、接口尺寸等信息。供货范围应包括全套挡板门本体(包括框架、本体挡板、执行机构、手轮及所有必需的密封件、控制件等)、正反连接法兰及紧固密封件、电动执行机构、控制箱等。
智能一体化电动挡板阀门控制要求风门时，应注意以下事项：
　　1.关闭档板风门规格中的宽或长是指风门框架的内边框的内边尺寸。宽度是与档板垂直方向的尺寸。
　　2.根据与风门相接管道的内边尺寸，选择风门规格中相同或相近的规格，单边允许最大错的位是50mm。
　　3.风门在管路布置中，应保持挡板轴在水平位置。
　　4.对系列中未包括的规格，根据用户要求，可进行特殊设计。
　　5.风门订货时，应提出使用工况参数。
　　a.最高工作压力（P）mmH2O.
　　b.最高工作温度（t）。
　　c.工作介质。
　　d.风门在管路中的用途及位置
