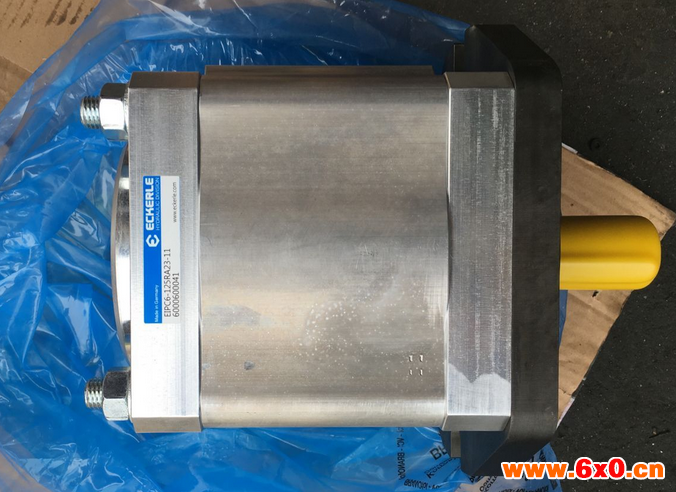

德国ECKERLE齿轮泵拆卸注意事项及清洁方法

德国ECKERLE齿轮泵拆卸注意事项及清洁方法

齿轮泵的拆卸步骤：
1、齿轮泵与电机脱离，排空介质（防止电机、有毒介质伤人）；
2、拆卸齿轮泵排出体；
3、拆卸齿轮泵定子，必要时按泵轴方向盘动轴作辅助；
4、拆卸转子及中间轴；
5、拆卸传动轴和轴封；
7、长期不用的齿轮泵，要作防锈处理，方法为用防锈脂涂抹非油漆金属表面，包括轴表面、填料壳体内腔等，并进行润滑。

齿轮泵的拆卸步骤：
⑴、用六方扳手对称松开（拧松之前在端盖与泵体的结合处作上记号）并卸下泵盖上的六个螺栓，连同垫圈一一卸下。
⑵、用螺丝刀轻轻沿前端盖与泵体的结合面处将端盖撬松（注意：不要撬太深，以免划伤密封面，因密封主要靠两密封面的加工精度及泵体密封面上的卸油槽来实现的），卸下前端盖，取下密封胶圈，注意观察泵内结构及零件相互位置。
⑶、用手转动主动轴，根据进出油口的位置，确定输入轴齿轮工作的旋转方向；观察密封容积的大小变化情况、困油密封容积和大小变化情况，找到困油卸荷槽的位置，明确其作用。
⑷、检查泵体及两齿轮厚度之差，分析三者厚度相关尺寸对保证泵性能的重要性。
⑸、将端盖板拆下，从泵体中取出主、从动齿轮（取出前将主、从动齿轮与对应位置做好记号），卸下后端盖，观察被动轴轴心的通孔、润滑油的流通通道、轴承状况。
⑹、用煤油或轻柴油将拆下的所有零部件进行清洗并放于容器内妥善保管，以备测量和检查

德国ECKERLE齿轮泵拆卸注意事项及清洁方法
齿轮泵的装配步骤：
⑴、装配前准备工作
装配前将将全部零件洗净擦干，所有油道要保证清洁通畅，用适当方法去除零件上的毛刺，消除划伤，磕碰等造成的损伤。
⑵、装配程序
①、将啮合良好的主、从动齿轮两轴装入左侧（非输出轴侧）端盖的轴承中，装上泵体，装复时应按拆卸时所作记号对应装入，切不可装反。
②、装配密封件，其位置要正确，松紧合适。
③、对准定位销钉与定位孔后，装右侧端盖，旋紧螺栓，应一边转动主动轴一边拧紧，并对称拧紧，以保证端面间隙均匀一致。注意：泵盖紧固螺栓应交替均匀拧紧，内六角螺栓头部不得凸出泵盖外端表面。
④、装复联轴器，将电动机装好，对好联轴器，调整同轴度，保证转动灵活。

德国ECKERLE齿轮泵拆卸注意事项及清洁方法
1、装配时应将齿轮泵零件仔细清洗、检查，损坏的零件应更换；
2、传动轴两万向接头装配时，应检查密封圈有否损坏，在空腔内填充润滑脂；
3、正确安装的轴承使轴转动灵活、无卡阻现象。
4、轴封安装：填料函安装时，应使填料压盖压紧螺栓位置在壳体安装窗口内，便于扳手调整螺栓；
5、排出体压紧固定时，螺母拧紧应均匀一致；
6、机械密封安装应小心，摩擦副端面应清洁并涂上润滑脂；
7、安装定子时，用润滑油涂抹转子、定子内腔表面，有利于定子安装；
