低压电器影像测量仪属于光学非接触测量，与接触式测量的坐标测量机相比，自动影像测量仪应用范围的扩大，在某些范围内开始取代接触式坐标测量机对电子零配件、精密模具、冲压件、PCB板、螺纹、齿轮、成形刀具等工件进行精密测量，逐渐进入电子、机械、仪表、钟表、轻工、军工、航天航空等行业，以及高等院校、研究所、计量检定部门的实验室、计量室和生产车间，也可以对各种形状复杂的平面工件进行轮廓和表面形状的精密测量。

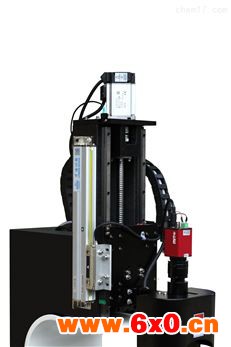

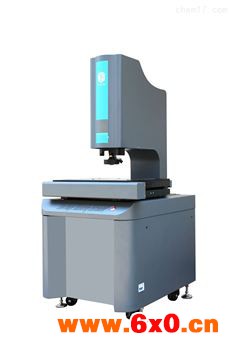

低压电器影像测量仪的主体机械结构，称为框架，它包括工作平台、立柱、桥框、壳体等机械结构。自动影像测量仪的框架主要有立柱式和龙门式两种。右图是天准立柱式自动影像测量仪的基本框架和结构组成，它采用天然花岗岩底座和立柱，稳定性强、硬度高、不易变形，能够最大的确保成像系统、测量台面、X轴Y轴Z轴以及表面光源在一种稳定的状态下实现精准、高效测量。整体上看，这种立柱式自动影像测量仪外形美观，框架结构牢靠，尤其是它可将加工与检测合为一体，极大地简化了操作流程，提高了测量、加工的效率。非常适合一些中小行程的测量。

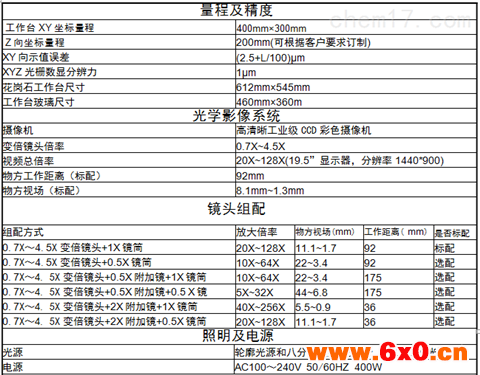

低压电器影像测量仪技术参数
量程及精度 |
|
|
| |
工作台XY坐标量程 | 400mm×300mm |
|
| |
Z向坐标量程 | 200mm(可根据客户要求订制) |
| ||
XY向示值误差 | (2.5+L/100)µm |
|
| |
XYZ光栅数显分辨力 | 1µm |
|
|
|
花岗石工作台尺寸 | 612mm×545mm |
|
| |
工作台玻璃尺寸 | 460mm×360m |
|
| |
光学影像系统 |
|
|
| |
摄像机 | 高清晰工业级CCD彩色摄像机 |
| ||
|
|
|
|
|
变倍镜头倍率 | 0.7X~4.5X |
|
|
|
视频总倍率 | 20X~128X(19.5”显示器，分辨率1440*900) | |||
物方工作距离（标配） | 92mm |
|
|
|
物方视场（标配） | 8.1mm~1.3mm |
|
| |
镜头组配 |
|
|
| |
|
|
|
|
|
组配方式 | 放大倍率 | 物方视场(mm) | 工作距离( mm) | 是否标配 |
|
|
|
|
|
0.7X～4.5X变倍镜头+1X镜筒 | 20X~128X | 11.1~1.7 | 92 | 标配 |
0.7X～4.5X变倍镜头+0.5X镜筒 | 10X~64X | 22~3.4 | 92 | 选配 |
0.7X～4. 5X变倍镜头+0.5X附加镜+1X镜筒 | 10X~64X | 22~3.4 | 175 | 选配 |
0.7X～4. 5X变倍镜头+0.5X附加镜+0.5 X镜 | 5X~32X | 44~6.8 | 175 | 选配 |
0.7X～4. 5X变倍镜头+2X附加镜+1X镜筒 | 40X~256X | 5.5~0.9 | 36 | 选配 |
0.7X～4. 5X变倍镜头+2X附加镜+0.5X镜筒 | 20X~128X | 11.1~1.7 | 36 | 选配 |
照明及电源
光源 |
| 轮廓光源和八分区程控面光源: | LED冷光源 |
电源 |
| AC100～240V 50/60HZ 400W |
|
| 其它技术参数 |
| |
电脑 |
| 标配 |
|
|
|
|
|
测量软件 |
| Yingte-CNC |
|
操纵杆 |
| 标配 |
|
|
|
|
|
仪器净重 |
| 280Kg |
|
仪器外形尺寸(长 × 宽× 高) |
| 960mm×739mm×1667mm |
|
其他可选配件 |
| Renishaw简易测头，同轴光镜头等 | |
