概述
罐箱底部组合排放阀为了确保罐体在出现事故时保持密封，我们在阀体上增加了一个剪力槽；这样，当阀体受损时将在剪槽处断裂，而阀板及法兰仍然附着于罐体并保持密封。

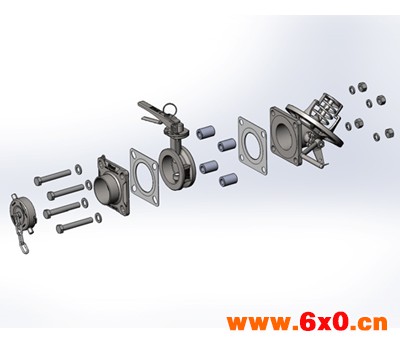

结构示意图
| 序号 | 零件图号 | 零件名称 |
| 1 | JS468001-20 | 3″ 45°提升式底阀 DN80 |
| 2 | DLJ68001-00 | Ⅰ夹持式蝶阀 DN80 |
| 3 | HDJ48001-01 | 方法兰转BSP出口 |
| 4 | HDJ38001-10-00 | 防尘盖组件 |
| 5 | HDJ48001-06-00 | 夹包式垫片 |
| 6 | HDJ48001-07 | 阻隔管 |
| 7 | HDJ48001-08-00 | 夹包式垫片 |
| 8 | SNFA0010 | 紧固件组10 |
