液压电磁换向阀几位几通的含义
1、液压电磁换向阀的用途:
液压电磁换向阀是可适用于腐蚀性流体、爆炸性、高压力环境中工作的设备,它在压铸、注塑、船舶、车辆业等工业领域都有具有重要作用。液压电磁换向阀浸油式设计,具有缓冲、降低噪音、消除阀芯与油封间磨擦及其所引起的漏油问题,增加使用寿命。
电磁线圈得电产生磁场,铁芯推动阀芯移动;失电则弹簧会推动阀芯复位;阀芯移动会开通或关闭油路,通过得电或者失电改变阀芯的移动方向,从而实现换向(油缸或马达)。
使用比较频繁的有两位三通液压电磁换向阀和二位五通液压电磁换向阀,很多用户并不清楚其中的“位”和“通”有何区别。如下概述。

2、液压电磁换向阀几位几通的含义
液压电磁换向阀的“通”和“位”是液压换向液压电磁换向阀的重要概念。不同的“通”和“位”构成了不同类型的液压液压电磁换向阀。通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有2个或3个不同的工作位置。
所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有2个、3个、4个各不相通且可与系统中不同油管相连的接口,不同油路之间只能通过阀芯移位时阀口的开关来沟通前面的“几位”,你要看这个阀有几种工作状态,就可以说是几位,如有液压元件符号,就更好理解了,在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。而后面的“几通”,是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点),就是几通。

液压电磁换向阀几位几通的含义

3、液压电磁换向阀几位几通图解:

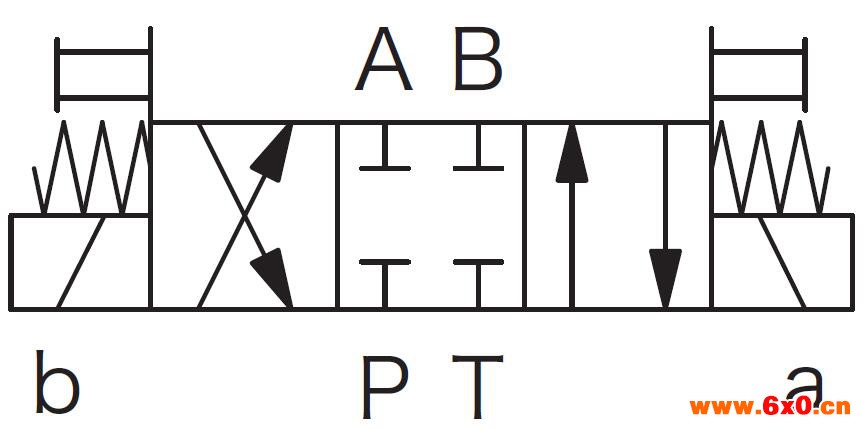

液压电磁换向阀几位几通的图形符号的含义如下图所示:
(1) 液压电磁换向阀图解中用方框表示阀的工作位置,有几个方框就表示有几“位”;
(2) 液压电磁换向阀图解中方框内的箭头表示油路处于接通状态,但箭头方向不一定表示液流的实际方向;
(3) 液压电磁换向阀图解中方框内符号“┻”或“┳”表示该通路不通;
(4) 液压电磁换向阀图解中方框外部连接的接口数有几个,就表示几“通”;
(5)液压电磁换向阀图解中,一般阀与系统供油路连接的进油口/用字母P口表示;阀与系统回油路连通的回油口T口表示;而阀与执行元件连接的油口用a、b等表示。有时在图形符号上用l表示泄漏油口;
(6)换向阀都有2个或2个以上的工作位置,其中一个为常态位,即阀芯未受到操纵力时所处的位置。图形符号中的中位是三位阀的常态位。利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。绘制系统图时,油路一般应连接在换向阀的常态位上。
每种产品都有不同的产品类型,这些不同的产品类型使得产品更具竞争力,对于液压电磁换向阀来说,它现在在众多领域中发挥越来越重要的作用,但是面对越来越大的市场压力,这类产品需要得到更多的关注和重视。
