单相大电流发生器操作注意事项

来源:网络  作者:网络转载   2019-10-10 阅读:389

单相大电流发生器操作注意事项

   单相大电流发生器操作方法:

  1、电源线接通前,首先将“电流调节”手柄逆时针调至零位。

  2、电源接通后,“电源控制”开关置“ON”位置,再顺时针转动“电流调节”手柄,调出需要的输出电流,即可对被测设备进行特性试验。

  3、做冲击试验时,需先调出所需电流,然后置“电源控制”开关至“OFF”位置,使设备断电,再将其置至“ON”位置,接通其电源,即可对被测设备进行冲击试验。

  单相大电流发生器使用方法:

  1,按照调试要求,将升流器及被试品接好,并接好电源。

  2,根据被试品所需电流的大小选择好电流转换开关的位置,由于电流互感器不允许开路,所以电流转换开关只能拨到“大”或“小”的位置,不能将其置于中间位置。

  3,合上电源,绿灯亮(如果绿灯不亮,应将调压器旋钮反时针调至零,直到绿灯亮),按下启动按钮,绿灯灭红灯亮,顺时针旋转调压器手柄,将电流升到所需值即可。

  4,反时针将调压器手柄调至零位,按下停止按钮,红灯灭绿灯亮,试验结束。

  1、本机输出功率大,使用的220V交流电源要有足够容量;电源线应尽量缩短,并有足够的电流承受能力。

  2、本机在使用前,应详细检查电源输入线的截面和长度应满足要求,输出线截面应随着电流的增大而增加(按每平方毫米通10安培电流计算)否则将影响输出电流值。

  单相大电流发生器安全注意事项:

  1、测试工作不得少于两人。

  2、TD和DDG外壳必须接地,不要因为低电压互感器工作忽视防止人身事故的安全措施。

  3、升流器次级至被试品导线不宜太长、截面积要足够(电流密度可安6-8A/㎜²考虑),接触面要处理干净(可用细纱布打亮),否则接头发热,甚至电流升不到额定值。

  4、工作前先检查电源(TD至DDG的引线)有足够的容量(DDG-2K和DDG-4K可按50A考虑),否则电源线发热及电压降低影响DDG正常工作。

  5、TD和DDG外壳都必须接地,以确保人身安全。

  6、工作现场不应有易燃物。长时间的温升试验则应准备足够的灭火器材

  7、连续性(升温)试验,现场应有人值班,并定时检查升流源设备、导线接头发热情况,作好记录。由于电网电压的变动,注意调节TD,以便维持额定试验电流。

  8、试验工作应遵守电业安全工作规程有关规定并制定切合实际的安全措施。

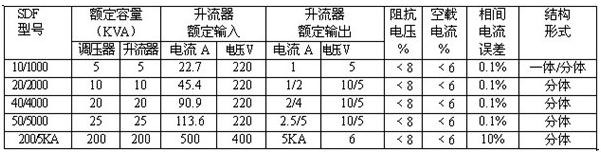

  单相大电流发生器技术参数:
