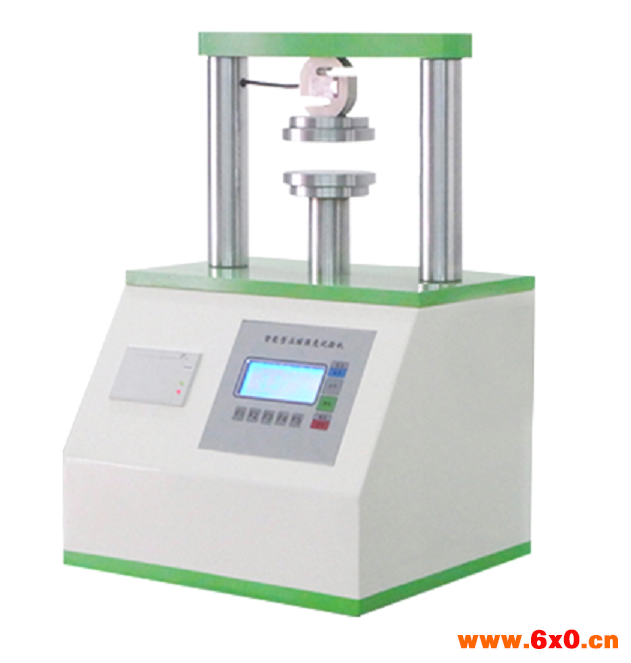

纸板边压环压平压测试机

来源:网络  作者:网络转载   2019-10-10 阅读:135

纸板边压环压平压测试机

一、原理:将装置好试样试验夹具置於上下两压盘之间,然后施予规定之速度,下压盘向上压缩试验时,上压盘上端的荷重元即感受到压力,并将压力转换成电压讯号输给显示器解析,同时压力值显示于力量显示屏上。

二、使用标准:本仪器之设计符合 TAPPI-T472JIS-P8126GB/T2679.9GB/T 6544等标准。

三、用途:

1、环压用于厚度在1mm以下之瓦楞芯纸及牛皮纸等。试样152X12.7mm置于环状之容器内,以本机检验其直立方向之耐压强度。

2、边压用于厚度在8mm以下之瓦楞纸,试样100x25mm置于100x100mm压板下用两块导块固定,以本机检验其直立方向之竖压强度。

3、配合各种附件使用,并可测试纸板之胶合强度及平压强度。

四、技术参数:

规格型号

HE-BH-100A

容量

200KG

单位转换

Kg/N/Lb(公斤/牛顿/英镑)三种单位转换

分解度

1/10,000

精度

±1%

压板

100x100mm或视平压试样直径而定

环压试样尺寸

152 X 12.7mm

边压试样尺寸

100 X 25mm

主机尺寸约

55X40x85cm

主机重量约

65KG

使用电源

1∮,AC 220V,1.5A

微型打印机功能

打印日期,时间,最大压力值,平均值。

边压取样器

用途:平行裁割机能割取平行度精确之试样,上有刻画,可设定平行间距。

型号及技术参数:

型号:HE-BH-1

可调间距:25,30,50,60,80,100,150,175mm

裁切深度:〈 8mm以下

体积(WXDXH):550x450X160mm

重量:15Kg

标准边压试样:100x25mm



环压取样器

用途:本机专门切取环压或其他试验用之试样,其刃组合精密,使试样边缘能够平整。

型号及技术参数:

型号:HE-BH-2

裁切之试样:152X12.7mm

适用:环压用

体积(WXDXH):670x450X470mm

重量:35Kg

环压中心盘(HE-BH-3)

序号

试验厚度mm

内盘直径mm

1

0.00 ~ 0.10

49.1±0.05

2

0.10 ~ 0.15

49.0±0.05

3

0.15 ~ 2.00

48.9±0.05

4

0.20 ~ 0.30

48.7±0.05

5

0.30 ~ 0.40

48.5±0.05

6

0.40 ~ 0.50

48.3±0.05

7

0.50 ~ 0.70

47.9±0.05

8

0.70 ~ 1.00

47.3±0.05

粘合夹具

一、用途:本附件在测定单蕊两面瓦楞纸板上糊后之粘着强度,将上下针排插进试样之瓦楞沟内,置于环压试验机之两压板间,即可测试。

二、设计标准:B/T6548,JIS-Z0402,CNS-3327

三、主要技术参数:

3.1型号:HE-BH-ABC

3.2试 样: 80×25mm,50×150mm;

序号

名称

A

B

C

3.3

体积

125×76×30mm

91×76×30mm1

109×76×30mm

3.4

重量

500g

350g

400g

定量取样器

一、用途:该仪器适用于各种纸张定量测定以及薄片耐破实验物理性能所需要的标准试样的取样。

二、符合标准: QB/T 1671-98

三、技术参数:

  3.1 型号:BF-200A-4

  3.2 试样直径:112.8 mm

  3.3 试样厚度:0.1-1.0 mm

  3.4 试样面积:100cm2

  3.5 外型尺寸:270×260×405mm

  3.6 质量:21.5Kg



平压取样器

用途

用于瓦楞纸板平压强度测定时切取标准样品的专用取样器。

型号

BF-200A-5

BF-200A-6

取样面积

32.2cm2(φ64 mm±0.2mm)

64.5cm2(φ90.6 mm±0.5mm)

取样的最大厚度

<15mm

<15mm
