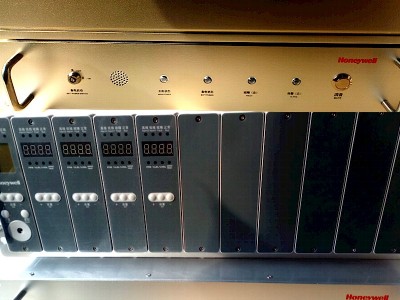

霍尼韦尔FMC-1000Plus盘装式气体控制器

霍尼韦尔FMC-1000Plus盘装式气体控制器是一款智能型，采用通道工作与集中控制相结合的工作模式，标准 19″3U 盘装结构，可连接控制各种 4～20 模拟输出的气体检测器的插卡式控制器。

该控制器可根据实际需要灵活配置，可选通道卡数量，备用电源模块，4～20 及

开关量输出模块；同时，该控制器支持 RS-485 MODBUS 通讯以实现远程通讯功能；在大程度上满足危险工业现场对性和可靠性要求的同时针对不同用户提供订制化的产品。该控制器还具有现场声光，记录存储、查询，可编程及故障开关量输出等功能，可灵活控制外部、排风及其它外部设备。

适用于冶金、石油石化、化工等行业中作为对危险气体进行连续监测的控制

设备。

适用范围

FMC-1000Plus 适用于连续监测易燃易爆、有毒有害以及其它气体的浓度。可进行显示和，以及通过继电器控制连接的其它外部设备。

主要特点

通道卡灵活配置、多种扩展模块可选

RS-485输出，支持MODBUS

LCD点阵显示屏、大容量信息

可设定显示分辨率

支持多种气体设置、测量单位

中英文操作菜单可选

三级开关量、一级故障开关量输出

继电器可编程

各通道均支持记录存储、查询功能

可对外同步输出4~20

备用电源，方便安装

 产品构成

1、19〃3U 盘装式机架

功能：保护、支撑外壳，含插接背板，为其他模块提供接口。

2、主控卡（ I/O）

功能：总控模块，管理通道卡，指示系统工作状态。

3、通道卡

功能：通道控制模块，管理 I/O。

4、盲板

功能：选配件，根据机架配置的通道卡数量配置，填补空槽。

5、消防版用电源

功能：选配件，供电电源，具备消防功能。

套装组成：

一、"B" module 主控卡

0 基本配置（含机架前框，主控卡）

1 扩展配置（含机架前框，主控卡，模拟输出）

二、"C" module 通道卡

1个通道卡

2个通道卡

3个通道卡

4个通道卡

5个通道卡

6个通道卡

7个通道卡

8个通道卡

9个通道卡

10个通道卡

三、"D" module 通道卡模拟输出（默认从一通道开始）

0无模拟输出模块

1个模拟输出模块

2个模拟输出模块

3个模拟输出模块

4个模拟输出模块

5个模拟输出模块

6个模拟输出模块

7个模拟输出模块

8个模拟输出模块

9个模拟输出模块

10个模拟输出模块

四、"G" module 套件选项

0 消防型，标准（电源、机架箱体和后盖板，10通道）

1 CCS型，标准(含电源、机架箱体和后盖板,10通道)，含CCS认证证书

2 非认证型，标准（不含电源，不含机架箱体和后盖板）

3 非认证型（含电源，不含机架箱体和后盖板）

4 非认证型（不含电源，含机架箱体和后盖板）

5 CCS型，标准(含电源、机架箱体和后盖板,10通道)，不含CCS认证证书

说明：

1.主机标准配置含主控卡和机架前框

    2.根据主控卡、通道卡数量配置盲板，所有通道均封闭

    3.出厂时，主控卡和通道卡默认已含有继电器输出功能

4.主控卡有两种工作模式：控制模式和测量模式。控制模式：不能接探测器，可以控制和扩展通道卡；测量模式：可接探测器，可选4～20同步输出，不能控制和扩展通道卡

5.消防型，必须是一个完整的认证版整机，包括1个主控卡、10个通道卡、1套机架和1台消防电源

6.CCS型，必须是一个完整的认证版整机，包括1个主控卡、10个通道卡和1台消防电源

FMC-1000Plus Kit配件订货

F13-0901-100 主控卡 FMC-1000Plus

F13-0902-100 通道卡 FMC-1000Plus

F13-0905-000 盲板卡 FMC-1000Plus

F13-2011-000 机架前框，与F13-2012-000 F13-2013-000一起订购 FMC-1000Plus

F13-2012-000 机架箱体，与F13-2011-000 F13-2013-000一起订购 FMC-1000Plus

F13-2013-000 机架后盖板，与F13-2011-000 F13-2012-000一起订购 FMC-1000Plus

F13-0903-100 主控卡(含继电器模块) FMC-1000Plus-W

F13-0904-100 通道卡（含继电器模块） FMC-1000Plus-W

F13-1018-001 继电器输出模块（含2个固定螺钉）

F13-1019-000 4-20输出模块

F13-3010-000 4PIN卡卡连接线

F13-3010-100 4PIN卡卡连接线(1.5m)

F13-0011-000 消防电源power

F13-0012-000 船级电源power

FMC-1000Plus系列是一款智能型气体控制器，采用通道工作与集中控制相结合的工作模式，可连接各种4～20模拟输出的气体探测器。根据安装方式，该控制器分为盘装式(型： FMC-1000Plus)和壁挂式(型：FMC-1000Plus-W)。盘装式采用标准19″4U盘装结构，模块化的设计，安装简单、方便。
