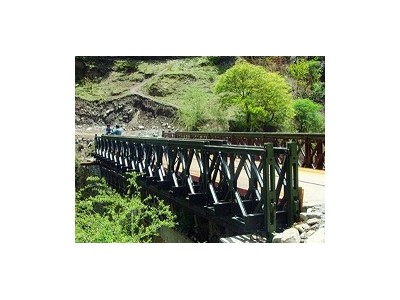

福建贝雷桥施工*「沧顺路桥」新疆钢便桥

　　 贝雷片是由上、下弦、竖杆和斜杆组成。上、下弦末端有阴阳关节，关节上有框架连接针孔。薄膜的丝棒是由两个槽钢（背对背）组成的。在下弦上，有数块有圆孔的钢板，上弦和下弦上有用于加固的螺栓孔和双桁架，上弦上有用于连接支撑架的螺栓孔，中间的两个孔用于双或多行桁架节点连接。
　　 贝雷桥的桥梁强度由贝雷桥两侧的侧面板提供也就是桁架片也称为贝雷片。整体是典型的桁架结构，这些面板是10英尺长（3.0米），5英尺高（1.5米），交叉支撑的矩形，每个重570磅（260公斤），可由六名男子举起。面板由焊接钢制成。每个面板的顶部和底部弦杆具有互锁的凸形和凹形凸耳，工程师可以将面板连接销插入其中。
　　 贝雷片具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。贝雷桥是在原英制贝雷桁架桥基础上，结合我国国情和实际情况研制而成的快速组装桥梁，于1965年定型生产，在我国得到了很大发展，广泛应用于交通工程、市政水利工程，是我国应用广泛的组装式桥梁。具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。“HD200”型装配式公路钢桥增加了桁架高度，提高了 承载能力，增强了稳定性能，增加了疲劳寿命，提高了可靠度。与321型钢桥相比，在相同组合情况下，强度提高了33%，刚度提高了 2.3倍。适用范围单车道桥面净宽4.2M，组合跨径9.14-76.2M，双车道桥面净宽7.4M，组合跨径9.14-57.91M。
　　 为了防止贝雷桥锈蚀，在进行养护时，工程师应认真检查钢桥各构件的各个部位有无油漆脱落、锈蚀和部件变形等情况。对锈蚀的部位，严格要求工人先将灰尘、油污、锈斑以及各种脏物清理干净，然后再喷油漆，油漆均匀、漆面平整，绝不漏喷。如发现有部件变形等情况，贝雷片一律更换。以确保钢桥的继续稳定使用。
　　 贝雷桥的模架构成方式：
　　 1、自墩顶向两侧分段悬臂施工这是大跨径桥梁挂蓝施工常用的办法，现在将施加到可动模框。其原理是利用连续梁的重量弯矩有特点的两种抗节，约0.5L上文墩顶的头一个建设头一个负弯矩，自重产生的弯矩要小于模架允许的弯矩范围内，当A段箱梁设计力量和铸造预应力梁后，从脱离动模架块，其自重所产生的弯矩可由梁段自身所承担，它的重量是通过轴承传递到码头。二次模架不而仅仅滑动模板浇注跨中正弯矩段，此时只能假设模架正弯矩重条。显然，在二投带连铸相比梁四倍减少支架的时刻，大大减少了材料的量的模具。
　　 2、采用的模架结构简单，技术亦控，可以实施流水作业线；贝雷架的通用性非常强，施工单位是常备设备。当不同的混凝土箱梁的重量，箱梁顶板和底板宽度及跨度变化时，通过调整贝雷架的配置片数等即可用于施工。
　　 在现场贝雷桥施工中与钢结构、木结构配合。在码头模板被移除，混凝土达到25-30mpa后，可以安装贝雷帽。升降用塔式起重机和倒链进行。贝雷片进入后，保险别针应同时插入，以防止别针脱落。在同一侧的所有贝雷帽安装到位后，安装上、下加固弦。在安装加固柱时，应注意将螺纹螺栓孔板放置在底面，以免连接到加固柱和桁架柱的弦螺母外露。使用槽钢在贝雷片的间距处钻出，所有的贝雷片都连接在支撑框架孔上，以提高横向稳定性。
　　 贝雷桥安拆在施工中运用的工具如下：
　　 1、需要钢材作为材料。
　　 2、需要贝雷片作为辅助材料。
　　 3、需要测水量的仪器。
　　 4、需要设计团队，来指导现场。
　　 5、需要挖掘机，挖地基。
　　 重庆沧顺路桥工程有限【http://www.cqcslqgc.com/】现已发展成为集设计、生产、、租赁和安装施工服务于一体的新型路桥工程设备，主要经营范围有：贝雷桥施工，钢便桥租赁，钢便桥，贝雷片。现有固定车间和活动车间（现场及安装）形成了我特色的生产模式，并配有全套生产设备，技术强大，产品质量过硬，先后与中铁、中铁建、中交、中水、中遂等单位成为合作伙伴。承接过的工程皆有良好反馈，产品质量过硬已获得众多单位的肯定和认可。我们相信，通过我们不断的努力和追求，定能够共铸辉煌，与您一同架起友谊的桥梁。
