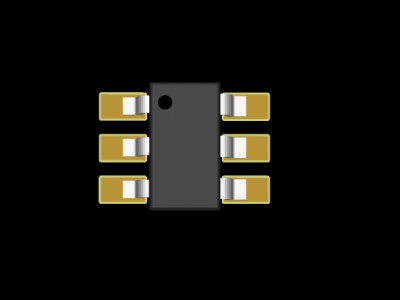

220V转24V1A非隔离芯片WT5112

220V转24V1A非隔离芯片WT5112

WT5112是一款用于将220V交流电转换为24V直流电的非隔离电源管理芯片，适用于需要高效率和小体积的应用场景。以下是对该芯片及其应用的相关介绍：

WT5112 芯片特性
输入电压范围
支持110V~265V AC输入，兼容市电标准（包括110V和220V）。

输出规格
输出电压：24V DC
输出电流：最大1A（实际功率约24W）

非隔离设计

采用非隔离拓扑结构（如Buck或Flyback的简化方案），降低成本和体积。
需注意安全设计，避免高压侧与低压侧直接接触。
集成度高

外置开关管、控制电路和保护功能（过压、过流、过温保护）。
元件少，简化PCB设计。
应用场景
适用于LED驱动电源、智能仪表、家电控制模块等对体积和成本敏感的设备。

典型应用电路设计要点
整流滤波
输入端需通过桥式整流器和电解电容将AC转换为DC，并抑制纹波。

高频开关电路
WT5112通过控制外部开关管实现高频通断，配合电感完成电压转换。

反馈控制
通过光耦或电阻分压反馈输出电压至芯片FB引脚，实现稳压。

EMI与安规

添加共模电感、X/Y电容以满足电磁干扰（EMI）要求。
若用于工业或医疗设备，需符合相关安规认证（如IEC60950）。
