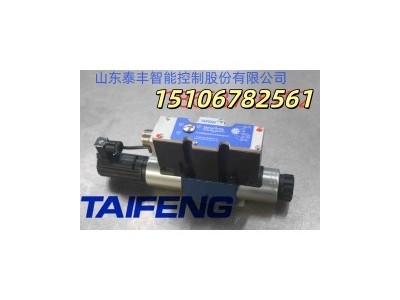

泰丰供应T4WRTE型比例方向阀

T4WRTE 型三位四通高响应比例方向阀是板式安装阀，带闭环位置控制和集成电控装置。

组成：

此类型阀由 3 个主要部件组成：带主阀芯（2）的主阀（1），带主*位移传感器（3）的集成电控装置 (13)，

带阀芯（14）、阀套（5）、先导*位移传感器（6）的先导控制阀（4）。

功能：

比例电磁铁（7）、（8）失电时，在对中弹簧（9）和液压力作用下，主阀芯（2）处于中位。

主阀芯（2）通过先导阀（4）控制，主阀芯和主*位移传感器构成闭环位置控制。

通过改变电磁铁（7）、（8）的电磁力来控制先导阀芯（14）。

指令值和阀芯位置的实际值由集成电控装置控制和补偿。

先导阀的供油分为内供和外供，排油分为内排和外排。

给 0 指令值时，集成电控装置闭环控制主阀芯（2）保持中位。

供电失效：

如果供电失效或者电缆断开，集成电控装置使电磁铁断电，先导阀芯回到中位，主阀芯两端控制腔（10）、

（11）的油液压力相同，主阀芯在弹簧作用下回到中位。
