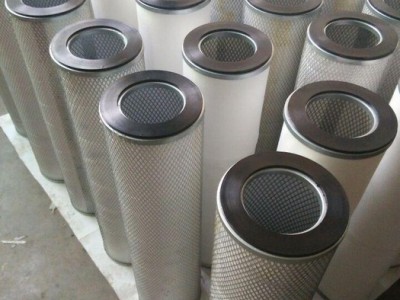

海星天然气分离设备滤芯

从天然气中分离出乙烷以上的轻烃的气体分离设备。天然气深低温分离轻

气体分离设备

烃设备是在带液透平膨胀机技术获得成功后，逐步取代了传统的冷冻油吸收法而发展起来的。70年代以来，采用这种方法的分离设备已在世界各地得到广泛的应用。图1是天然气分离设备的工作原理。带压力的原料气经分离器(Ⅰ)去除机械杂质后进入吸附器，除去水、二氧化碳和硫化物，然后在换热器中被返流冷气流冷却。沸点较高的烃冷凝下来，在分离器(Ⅱ)中分离出冷凝液。液态烃经换热器气化复热并将冷量转给正流原料气，然后进甲烷塔中部。在分离器(Ⅱ)顶部分离得到的气体进入透平膨胀机冷却后，又有部分烃气冷凝出来。膨胀后带液的气体在分离器(Ⅲ)进一步分离分凝液而得到沸点更低的液态轻烃。液态轻烃进入甲烷塔顶部，与进入塔中部的气流在塔内进行精馏，使轻烃和甲烷分离，从甲烷塔顶部获得干气（甲烷），在塔底部获得液烃。甲烷气与分离器(Ⅲ)顶部出来的干气汇合，并进入换热器复热，再经透平膨胀机鼓风增压后外送。
