产品详情

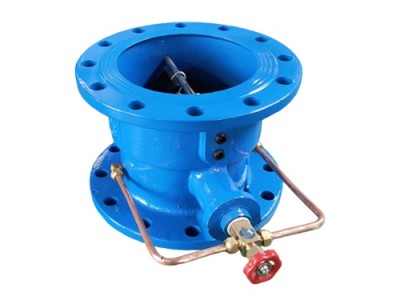

微阻缓闭蝶式止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸组、针型阀组成。其原理主要依靠入口介质的推力作用,将两块阀瓣平稳推开。在此同时,入口的压力介质进入油缸内活塞的下部,推动活塞,将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端,使小气缸内的活塞杆伸出。当入口介质压力下降低于出口压力时,介质将产生回流,此时阀瓣在弹簧和介质回流的作用下,将自动关闭。但由于活塞杆处于伸出的位置,顶住阀瓣不能全部关闭,还剩有20%左右的使介质通过,从而起到了消水锤的作用。阀瓣被活塞分成先关闭后缓慢两步关闭,达到既防电机逆转又起消静音作用。该阀可用在清水、污水、海水等介质的排水管道上,既能防止介质的倒流,又能限制破坏性水锤,管线的使用稳定。不宜用于含有固体颗粒和粘度较大的 微阻缓闭蝶式止回阀介质。
微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封好、启闭平稳、使用寿命长,油压、缓闭不受介质影响,有较好的节能效果等特点。微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用,反应良好。
微阻缓闭蝶式止回阀主要特点:
1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能优良,不受管道中介质的影响,阀 瓣 先速关后缓闭,可防止破环性水锤。
3、橡胶软密封,封闭性能好,使用寿命长。
4、橡胶缓冲,启闭平稳,无震动,无噪音。
5、比老式止回阀流阻小,有明显的节能效果。
微阻缓闭蝶式止回阀简介跟现状
其一、止回阀简介
微阻缓闭蝶式止回阀是指应用在流体管路体系中,依靠介质动自动启闭,控制介质单向动的阀门,防止水锤对设备造成破坏。
止回阀按构造、安置方式有旋启式止回阀(绕转轴旋转)、升降式止回阀(沿轴线)及微阻缓闭蝶式止回阀(绕转轴旋转)之分。
1、旋启式止回阀:阀瓣呈圆盘状,定位在转轴上绕转轴旋转,在彻底打开的情况下,介质受到的阻力小,流经阀门时阀前后产生的压降小,适用于动不常变化、低流速的大口径情况,脉动流中不适合采用,按阀门公称直径分为单瓣式、双瓣式和多瓣式三种。
2、升降式止回阀:阀瓣沿阀体竖直方向的中心线滑动,介质正向动时,借助介质冲量、静压力将阀瓣打开,介质停止动时,借助自重阀瓣自动回落到阀座上,阻止介质逆流,工作时对介质的阻尼作用较大,高压小口径止回阀中,阀瓣可采用圆球形式,只可在水平管道上使用。
3、蝶式止回阀:阀瓣围绕阀体内的转轴回转,蝶式止回阀结构简单,密封性较差,当在传送热介质的管路体系中使用是,大多数情况下易发生卡塞现象,蝶式止回阀只可在水平管道上使用。
其二、止回阀的现状
随着我国城镇化进程的加快,人们对美好生活的溯求,对自来水的需求量越来越大,持续可靠的供水系统己成为居民生活不可或缺的基础设施。在供水泵站系统中,水锤会对管道、设备产生极大的危害,常常导致管道漏损、水泵倒转、电机线圈烧毁等故障。在供水管网中,由于种种外界原因(如阀门突然关闭、水泵突然停机等),使得水的流速发生突然变化,从而引起压强急剧升高或降低的交替变化,这种水力现象称为水击,或称水锤。尤其在DN300及以上的管道系统中,水锤的破坏力巨大。静音式止回阀采用特殊的结构设计,阀瓣能够感应管道系统水流速度的变化,停泵时在水流倒流的瞬间关闭阀门,在供水管道系统中能够预防水锤的发生,使得阀门在停泵瞬间没有剧烈的阀瓣与阀体的撞击声,而实现静音关闭的效果。
在泵站或长输管道供水系统中,突然停电,水倒流时,止回阀很快关闭,所产生的停泵水锤压力很大,可达到工作压力的2~4倍,其破坏程度严重。
为了减少或预防水锤的产生,我们在系统中设置了止回阀。根据防水锤的原理不同,可分为微阻缓闭止回阀和速闭止回阀。
缓闭止回阀有很多结构类型,如双腔水力控制结构、底部油压缓冲结构、轴端分段式油缸缓冲结构等。为了减少流阻系数,通常设计成微阻缓闭型或液控缓闭型,结构通常为旋启型或碟式。缓闭止回阀的原理是将阀板分成两个关闭阶段,当停泵时,阀板先随水流的流速减小而快速关闭80%以上,其余过流在倒流水压的作用下,阀板克服活塞缸阻力,缓慢关闭。在慢关阶段,水加速倒流,水压力迅速上升,水锤随即产生,通过泄流达到泄压的目的,减小了水锤压力。但受每个供水管道的布设、扬程、背压等因素影响,每个工况都经过人员现场调试,确定快关和慢关的比例,以及慢关的时间,否则缓闭止回阀无法达到设想的关闭过程叫,亦无法消除大部分水锤。在水泵扬程低的长距离供水系统中,由于管道距离长,水流惯性大,当水泵断电时,阀门附近会产生负压,管路中存在驼峰而发生弥合水锤,缓闭止回阀的作用十分有限。
速闭止回阀有弹簧升降式快闭止回阀、重锤旋启式快闭止回阀、弹簧旋启式快闭止回阀、喷管式止回阀、轴流式止回阀等结构类型,其设计理念是在停泵瞬间,止回阀能够瞬间关闭。速闭止回阀工作原理是供水系统中不产生水柱分离的情况下,在停泵较初阶段,管路系统中的水由于惯性将继续向前动,流速逐渐降低,当流量为零时即快速关阀,减小水流加速逆流而产生的水锤升压,对水锤有预防和作用。但是,速闭止回阀的阻力大,电耗大,尤其公称直径较大的供水管路系统中,止回阀很难实现瞬间关阀,反而可能在加速逆流的作用下,导致泵站及管路系统中引起过高的水锤升压。止回阀在逆流量增大时,阀越迟缓,水锤升压越高。
为了减少事故停泵时水锤对系统和泵阀设备的损坏,水泵出水口安装有止回阀。至于选择何种止回阀,己有大量的理论研究和实践应用。速闭止回阀或缓闭式止回阀都有选用,但两者削弱停泵水锤的机理不同,前者主要是避免产生水锤,后者主要是降低己产生水锤的破坏力。CVKR型静音式止回阀,采用符合水力学的轮廓设计取得较佳的流线型水路,内部附有导流体的设计能保证较小的压力损失,微阻缓闭止回阀安装于水泵出水口处可在水流倒流前先行快速关闭避免产生水锤、水击声和破坏性冲击以达到静音、防止倒流和保护设备的目的川。经过国内外大量实际工程的使用效果验证,静音式止回阀己被广泛用于给排水、消防、暖通、工业等系统中。

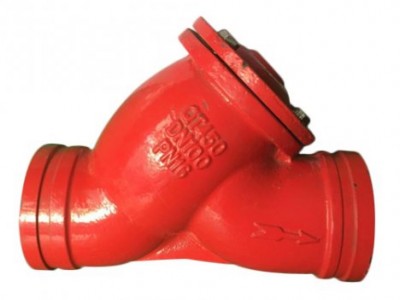

河北欧鸿阀门有限http://www.hebeiouhong.com)主营多种不同型的水泵控制阀【详见http://www.hebeiouhong.com/ohslkzf/ohslkzf.html】、球型污水止回阀【详见http://www.hebeiouhong.com/ohzhf/ohzhf.html】、沟槽过滤器【详见http://www.hebeiouhong.com/ohglq/ohglq.html】、HS41X防污隔断阀【详见http://www.hebeiouhong.com/ohfwgdf/ohfwgdf.html】,型众多,致力于设计暖通、空调、工业给排水阀门,广泛应用于给排水、暖通、消防、自来水、化工、化肥、冶金、除尘等行业,深受广大客户好评。
