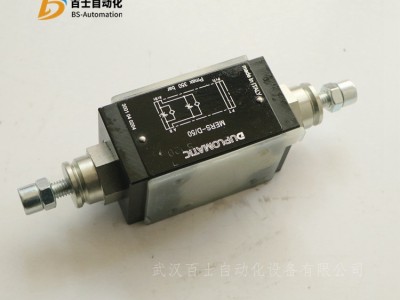

DUPLOTIC节流阀MERS-D/50

DUPLOTIC节流阀MERS-D/50

产品价格 ¥750.00元/个

最小起订量:1 个 可售数量:100 个

用手机扫描二维码直达商品手机版
手机查看详情
发货时限:
3 天内发货
所在地区:
湖北 武汉市
有效期至:
长期有效
最后更新:
2023-09-27 11:24
浏览次数:
0

店铺信息

所在地区:湖北 武汉市

会员级别:企业会员3

身份认证:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

产品详情

品牌:
Array
订货型号:
Array
名称:
节流阀

DUPLOTIC节流阀MERS-D/50,武汉百士自动化设备有限主营供应产品,:15307180902,联系人:雷青;产品实拍图片,质量保障,放心采购;欢迎新老客户购!


意大利迪普马DUPLOTIC节流阀MERS

叠加式

ISO 4401-03

 高工作压力 350 bar

该阀是一种叠加式的不带压力补偿的流量控制阀, 集成单向阀允许油液反向流动。其安装面尺寸符合ISO 4401标准。该阀可通过螺栓或螺钉与其它符合CETOP 03标准的阀组合成叠加阀组,无需油管连接。

该阀还可以提供一种可逆形式 (G*型)。进油节流和出油节流的选择,取决于其在带O型圈安装板上的安装方向。

各型阀均集成单向阀,允许油液反向流动(开启压力0,5 bar)。

通常供货时带六角调整螺钉。

结构

“SA”:控制由执行机构流入管路A的流量。

“”:控制由执行机构流入管路B的流量。

“D”: 分别控制执行机构两腔的排出流量。(标准)

“RD”:分别控制执行机构两腔的输入流量。

“G*”:可逆型阀。

技术参数 (在油温 50°C,油液粘度 36 cSt条件下测得)

 大工作压力 350bar

单向阀开启压力 0.5bar

控制管路 大流量 50l/min

管路 大流量 75l/min

∆p10 bar时的 小控制流量 ≤0.060l/min

环境温度范围 -20 / +50℃

油液温度范围 -20 / +80°C

油液粘度范围 10 ÷ 400cSt

油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15

推荐油液粘度 25cSt

重量 1.3kg

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对于HFDR油液(磷酸酯),使用FPM密封(代V)。

意大利迪普马DUPLOTIC节流阀订货型:

MERS-RD/50

MERS-D/50

MERS-SA/50

MERS-/50


意大利迪普马DUPLOTIC电磁方向座阀DT03系列

板式安装ISO 4401-03 (CETOP 03)

高工作压力 250 bar

大流量 25 l/min

直动式方向控制阀带锥形阀座密封。

分为两通或者三通两种形式,且两通阀双向均可密封。

浸油式无渗漏电磁铁,可由直流和交流电源供电。

阀芯机能

-阀芯机能 “A”, “B”, “C”, “D”: 3通, 2位电磁阀。

-阀芯机能 “E”, “F”, “G”, “H”: 2通, 2位电磁阀。

技术参数 (在温度50°C,油液粘度36 cSt条件下测得)

大工作压力  250bar

大流量  25l/min

环境温度范围  -25...50℃

油液温度范围  -20...80℃

油液粘度范围  10 ÷ 400cSt

油液允许的高污染等级  根据 ISO 4406:1999 等级20/18/15

推荐油液粘度  25cSt

重量1.3kg

液压油

使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时,使用NBR 密封。对于HFDR 油液(磷酸酯),使用FPM 密封(代V)。若使用其他油液,例如HFA、HFB、HFC,请我们的技术部门。当工作油温高于80 °C 时,将会导致液压油和密封过快老化与变质。

请注意保持液压油稳定的物理和化学性能。

电气性能

电磁铁

电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内,并且包括浸在油中,可作无摩擦运动的衔铁。内部与回油管路油液接触,保证了散热效果。线圈通过螺母固定在铁芯上,可沿轴360°旋转,以适应空间需求。交流或者直流的同类型不同电压的线圈可以互换。

供电电压波动范围  ± 10% Vnom

负载率  100%

电磁兼容性(EMC)  符合2004/108/CE

低压  符合2006/95/CE

保护等级:

绝缘等级 (CEI EN 60529)  IP 65

线圈绝缘 (VDE 0580)  H级

浸透  F级

电流和功率消耗

表中数据列出了不同线圈的消耗值。交流电源供电时,必须使用 “D” 型插头(内置整流器)和RAC线圈。整流电流通过桥式整流器提供,外置于或者集成在“D”型插头中,位于交流电源(24V  110V, /50 或者/60 Hz)和线圈之间。

线圈  24V-CC

电压  24V

20°C时电阻值  21.8Ω

电流消耗  1.10A

功率消耗  26.4W

线圈代码  1902051

切换时间

表中所示数据是在流量Q = 10 l/min,压力p = 210 bar工作条件下,使用温度为50°C,粘度为36 cSt的矿物油,并且供电电压为额定电压 90% 时测得的。

时间 (±10%)

得电打开  30 ms

断电关闭  50 ms

电气插头

电磁阀提供时都不带插头。插头须单独订购。

意大利迪普马DUPLOTIC电磁阀订货型:

DT03-3C/10-24V-CC



意大利迪普马DUPLOTIC电磁阀DL3系列

板式安装

ISO 4401-03 (CETOP 03)

高工作压力 280 bar

大流量 50 l/min

直动式底板安装方向控制阀,底板安装面符合ISO 4401-03(CETOP RP121H) 标准

紧凑型减小了电磁铁尺寸,适用于微型动力单元,工程机械以及农业的应用。

阀体由度铸铁而成,阀体内铸有宽大的流道,以减少压力损失。采用了带有可互换线圈的湿式电磁铁。

该阀提供3通或者4通设计,并且根据油口位置具有各种可互换的阀芯。

该阀可采用直流或者交流电磁铁以及各种形式的电气连接,以满足各种各样的安装要求。

直流电磁阀使用保护罩式手动应急操作,从而确保在使用K7和K8插头时,达到IP69K 防护等级。

还可以提供锌镍镀层表面处理,确保抗盐雾能力达600小时。

液压油

使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时,使用NBR 密封(代N)。对于HFDR 油液(磷酸酯),使用FPM 密封(代V)。若使用其他油液,例如HFA、HFB、HFC,请我们的技术部门。

当工作油温高于80 °C 时,将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

工作极限

图中曲线反映了不同阀芯机能的流量限制和工作压力之间的关系。。

工作极限会由于4通阀处于3通工作状态,亦或者A口或B口封闭,或者无流量,而相应的有所降低。

数据测量按照ISO 03 标准,电磁铁工作温度为额定温度,供应电压为额定电压90%测得。并且使用了粘度为36 cSt的矿物液压油,在温度为50 °C,过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。

电磁铁

电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹的形式安装在阀体内,并且包括浸在油中,可作无摩擦运动的衔铁。内部与回油管路油液接触,保证了散热效果。

线圈通过螺纹环固定在铁芯上,可作+/- 90°旋转,以适应可用的安装空间。交流或者直流的同类型不同电压的线圈可以互换。

直流电磁阀电流和功率消耗

直流电源供电时,电流消耗保持在一个稳定的常值,本质上由欧姆定律决定:V = R x I

当阀采用交流电供电,并通过外置或内置在“D” 型插头中的整流电路实现,必须使用”R“线圈。

交流电磁阀电流和功率消耗

在交流电供电时,电磁铁会有一个消耗较高电流值(启动电流)的初始阶段( 大运动);行程中,电流值减小,直至行程结束时达到 小值(保持电流)。 表中显示了启动和保持阶段的消耗值。

安装

具有弹簧对中和复位的阀可在任意方向安装; 不带弹簧,机械定位的RK型阀必须纵向轴水平安装。

阀可以通过螺钉或者螺栓安装在平面上,安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。

如果平面度或者粗糙度达不到要求的 小值,则阀和安装面之间很容易发生油液泄露。

意大利迪普马DUPLOTIC电磁阀订货型:

DL3-RK/10N-D24K1

DL3-S1/10N-D12K1

DL3-S1/10N-D24K1

DL3-S2/10N-D12K1

DL3-S2/10N-D24K1

DL3-S3/10N-D12K1

DL3-S3/10N-D24K1

DL3-S4/10N-D12K1

DL3-S4/10N-D24K1

DL3-SA2/10N-D12K1

DL3-SA2/10N-D24K1

DL3-TA/10N-D12K1

DL3-TA/10N-D24K1





意大利迪普马DUPLOTIC防爆型电磁方向控制阀

DS3K* ISO 4401-03 (CETOP 03)

DL5BK* ISO 4401-05 (CETOP 05)

DSP5K* CETOP P05

DSP5RK* ISO 4401-05 (CETOP R05)

DSP7K* ISO 4401-07 (CETOP 07)

DSP8K* ISO 4401-08 (CETOP 08)

DSP10K* ISO 4401-10

这些阀中,规格ISO 4401-03 (CETOP 03)为直动式,规格CETOP P05,ISO 4401-05 (CETOP R05),ISO 4401-07(CETOP 07),ISO 4401-08 (CETOP 08)和ISO 4401-10为先导式。

此电磁方向控制阀符合ATEX 94/9/EC标准,适合在潜在易燃易爆环境下使用,符合ATEX II 2GD(温度等级T4或者T5)或者用于矿井的I M2。见4节ATEX分类,工作温度和电气特性。

与上述标准一致的声明,总是和阀一起提供。

低温型(至- 40 °C)也可提供。

DS3K*和DL5BK*型阀供货时经过表面镀锌镍处理,确保其耐盐雾腐蚀性能力达600小时;DSP*K*型阀, 表面处理根据客户要求提供。

工作极限

不同型阀流量限制和工作压力之间的关系。 数据测量按照ISO 03 标准,电磁铁工作温度为额定温度,供应电压为额定电压90%测得。并且使用了粘度为36 cSt的矿物液压油,在温度为50 °C,过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。

4通阀处于3通工作状态时,亦或者A口或B口封闭,或者无流量时的工作极限,会相应的降低。

ATEX分类,工作温度和电气特性

可应用和安装于潜在易燃易爆气体环境中的阀, 根据ATEX指令描述, 迪普马认证了阀和线圈的组合;供货通常包括遵照指示的声明和操作,以及维护手册,包括在潜在易燃易爆环境下正确使用阀所需要的所有信息。

根据ATEX指令,安装在这些阀上的线圈已经经过单独的认证,因而适合在潜在易燃易爆气体环境中使用。

阀的ATEX分类

此阀可应用和安装于潜在易燃易爆环境中,包括:

ATEX II 2G、ATEX II 2D:*KD2 用于易燃易爆区域,由气体、蒸汽、迷雾或者空气/粉尘引起,有时也可能是混合物造成

ATEX I M2:*KDM2 用于矿井的地下部分,以及可能受到甲烷和/或者易燃粉尘危及的此类矿井的地表装置部分。一旦发生易燃易爆环境,此设备应当断电。

线圈的ATEX分类

防爆阀的线圈有自身独特的标签,包含了相关ATEX标记。 特制的线圈外壳机械结构是为了确保其抵抗可能的内部,并防止向外部环境蔓延,符合“Ex d” 型防护(防爆线圈)。

此外,电磁铁的设计也是为了维持其表面温度低于相关等级的限制。R* 型线圈(交流电源供电) 包含内置的整流电路。

工作温度

此类阀按照其 高表面温度(EN 13463-1)进行分类,其中 高表面温度必须低于阀所使用的分类区域中,气体、蒸汽和粉尘的燃点。

II类组别的阀,也可用于限制更少的温度等级(表面温度允许更高)。

电气连接

接线

为了实现线圈的电气连接,必须适用接线端子,接线端子包含在接线盒中,可旋开固定盖板 的4个螺栓。 电气连接极性。 做电气连接时,很重要的一点就是必须连接接线端子盒中的接地点(M4螺栓),可通过合适的导线和系统的主接地线一起实现。

在线圈壳体的外部,有一个接地点(M4螺栓),可确保阀和系统主接地线之间的等势性;连接此点,从而确保实现EN 13463-1标准,强制验证潜在易燃易爆气体环境中各元件的等势性(各元件之间的 大电阻需为100 Ω)。

在电气接线的 后,必须重新拆开接线盒的盖板,检查盖板座中的密封位置是否正确,并使用4.9-6 Nm的扭矩紧固4个M5的螺栓。

电气连接必须按照ATEX标准中的规则说明进行。

电流过载保险丝和开关电压峰值

每一个阀的上游,必须连接一根合适的保险丝 (根据IEC 60127标准, 大3 x),或者连接一个作为短路保护的电动开关,带短路以及热瞬时跳 闸。保险丝的切断功率必须超过或者和电源短路电流一致。保险丝或者保护电动开关必须放置在危险区域之外,或使用防爆遮盖物进行保护。

为了保护阀连接的电器设备, 线圈中有一个保护电路,电感关闭时触发,可减小电压峰值。

意大利迪普马DUPLOTIC防爆电磁阀订货型:

DS3KD2-S4/10V-R240K9T02/CM




意大利迪普马DUPLOTIC液动方向控制阀DSA系列

板式安装

DSA3 ISO 4401-03 (CETOP 03)

DSA5 ISO 4401-05 (CETOP R05)

技术参数 (在温度50°C,油液粘度36 cSt条件下测得)

公称流量 l/min 75 120

环境温度范围 °C -20 / +50

油液温度范围 °C -20 / +80

油液粘度范围 cSt 10 ÷ 400

油液允许的 高污染等级 根据 ISO 4406:1999 等级 20/18/15

推荐油液粘度 cSt 25

 DSA* 阀是气动方向控制阀,提供三通或四通设计,并且具有各种可互换的阀芯,安装面尺寸符合 ISO4401 (CETOP RP121H) 标准。

阀体由度铸铁而成,阀体内铸有宽大的流道,以减少压力损失。

该阀可提供2位或者3位设计带弹簧回位,或者2位带机械回位。

外泄油口Y适用于(标准)规格ISO 4401-05 (CETOPR05) 。当T口回油背压大于25 bar时,此油口必须连接。

液压油

使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时,使用NBR 密封(代N)。对于HFDR 油液(磷酸酯),使用FPM 密封(代V)。若使用其他油液,例如HFA、HFB、HFC,请我们的技术部门。

当工作油温高于80 °C 时,将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

工作极限

图中曲线反映了不同阀芯机能的流量限制和工作压力之间的关系。数据测量按照ISO 03 标准,使用了粘度为36 cSt的矿物液压油,在温度为50 °C,过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。

安装

具有弹簧对中和复位的阀可在任意方向安装; 不带弹簧,机械定位的RK型阀必须纵向轴水平安装。

阀可通过螺钉或者螺栓安装在平面上。

如果平面度或者粗糙度达不到要求的 小值,则阀和安装面之间很容易发生油液泄露。

意大利迪普马DUPLOTIC液压换向阀订货型:

DSA3-TA/12N

DSA3-S1/12N

DSA5-S1/20N
