1   制动电压的初步确定

根据中国的实际使用情况,SEW公司电机通常使用220VAC或380VAC制动电压的制动器,如果客户定货时没有指明制动电压的要求,SEW公司将按以下原则配置制动器的制动电压,机座号63100的电机配置220VAC制动电压的制动器;机座号112以上的电机配置380VAC制动电压的制动器;

(电机机座号与电机功率对照表见SEW《电机技术手册》)

对于最常使用的4级电机而言,0.12Kw3Kw的电机配置220VAC制动电压的制动器(0.12Kw电机有56机座号和63机座号两种,56机座号除外);4Kw以上的电机配置380VAC制动电压的制动器 。

当然,客户也可指明制动器制动电压的等级,电气设计人员为方便控制的要求,最好能与机械设计人员协商,指明制动器制动电压的等级。






2   制动电压的铭牌确定

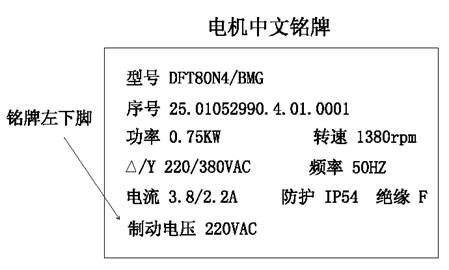

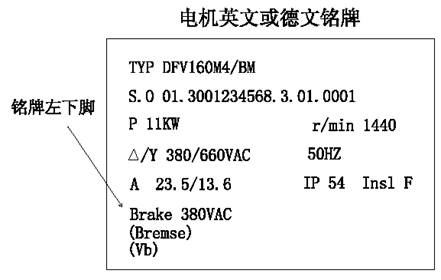

电机的铭牌上左下脚标明了所配制动器制动电压的等级,请以此为准配置正确的制动电压。











3   制动器的接线

对于单速电机,为方便客户使用,在电机出厂时SEW公司已将制动器控制电源接好,电源直接从电机接线柱上引取,当电机得电时电机运转,制动器也同时释放,当电机断电时电机停转,制动器也同时锁紧。

当使用机座号63--100的电机,电机通常为

△/Y  220VAC/380VAC

当使用机座号112以上的电机(包括112机座),电机通常为

/Y  380VAC/660VAC

见下图

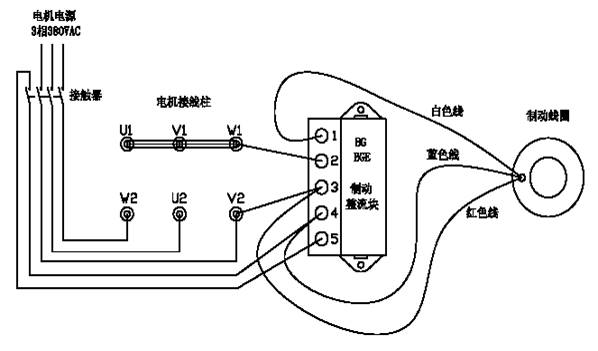

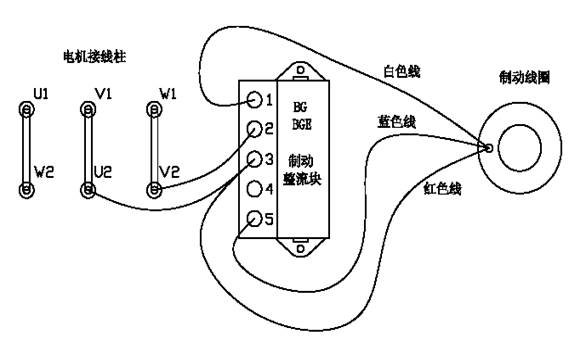

1)         机座号63100的单速电机

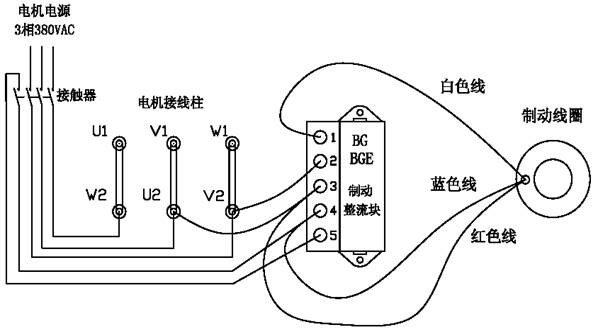

2)机座号112以上的单速电机



4   变频器控制电机时制动器的使用

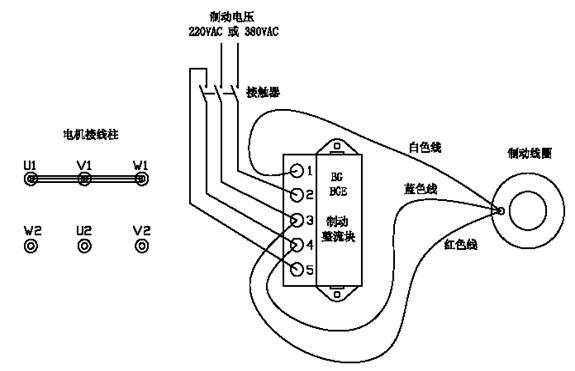

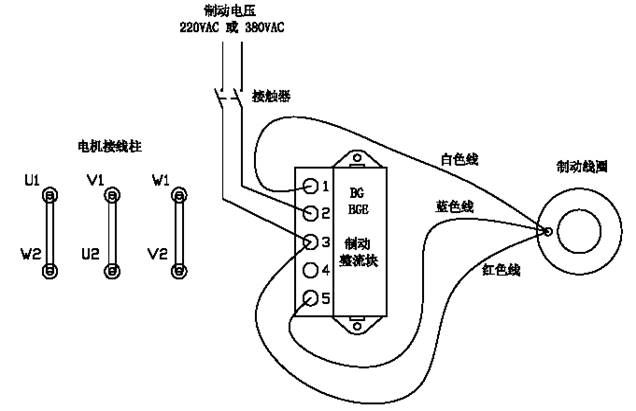

首先应将从电机接线柱上接到制动整流块上的电源线拆除,单独给制动整流块引取电源,见下图

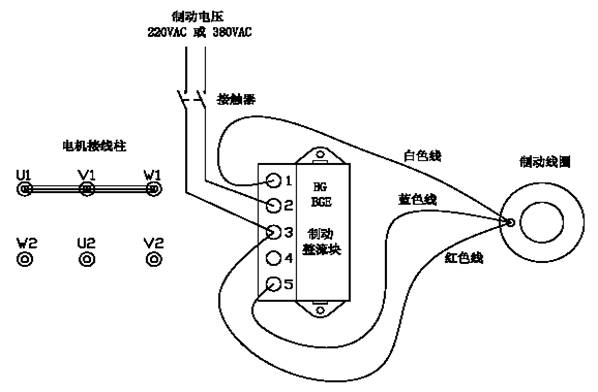

1)         机座号63100的单速电机

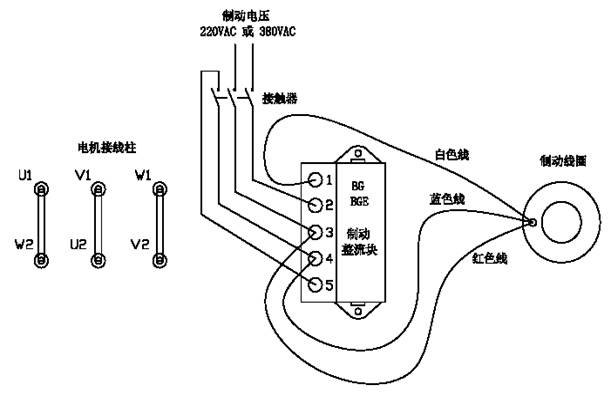

2)         机座号112以上的单速电机







5   制动器快速制动的使用

通过改变制动整流块的接线方式,可使制动器变为快速制动运行,制动速度为普通制动的5倍以上,在驱动控制中可提高定位精度;

在升降驱动中,如提升机,叉式升降机等建议使用快速制动。



5.1  没有变频器控制电机时快速制动的使用

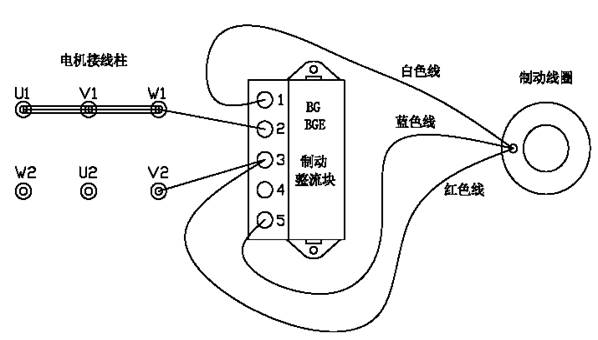

1)机座号63100的单速电机













2)机座号112以上的单速电机

5.2   变频器控制电机时快速制动的使用

1)机座号63100的单速电机



2)机座号112以上的单速电机























6   制动器组成电器元件好坏的检测

有时候,当电源已接到制动整流块上,但制动器并未动作,则可能是制动整流块损坏,或是制动线圈损坏,检测方法如下:

首先将从制动线圈接到制动整流块上的线与制动整流块分离开;

然后给制动整流块接入电源,用万用表直流电压挡分别测量制动整流块上1脚与3脚,1脚与5脚,3脚与5脚间的直流电压,

当接入220VAC电源时,以上三组其中有一组测出为100VDC左右,则说明此制动整流块正常;

当接入380VAC电源时,以上三组其中有一组测出为160VDC左右,则说明此制动整流块正常;

用万用表电阻挡分别测量制动线圈上白色线与红色线;白色线与蓝色线;

红色线与蓝色线间的电阻值,其中两组阻值相加等于第三组阻值,则说明此制动线圈正常。

7   制动器使用中常易犯的错误

1)变频器控制电机时制动器控制电源未单独接

由于变频器控制电机运行为U/f模式,在调速控制时,当f频率降低时,输出到电机上的电压也随之降低,制动器的制动电压也同时降低,这会使制动线圈产生的吸合力矩不够,导致制动器不能释放。

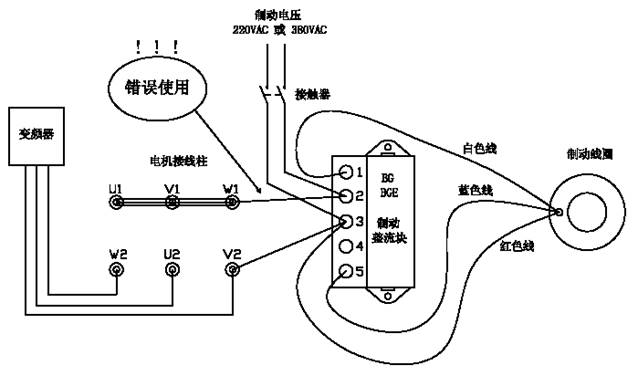

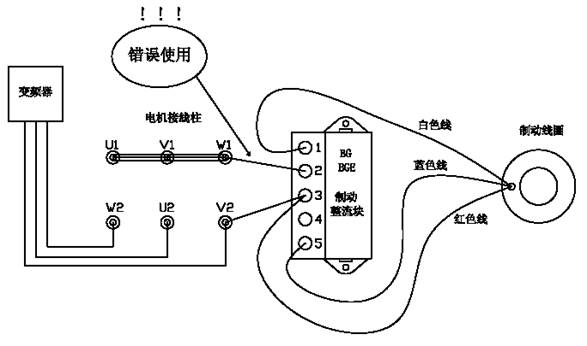

2)变频器控制电机时制动器控制电源虽单独接,但未将从电机接线柱上接到制动整流块上的电源线拆除

这会使制动电压通过电机接线柱进入到变频器的输出端,导致变频器损坏。



















8  制动器使用中常易误解的地方

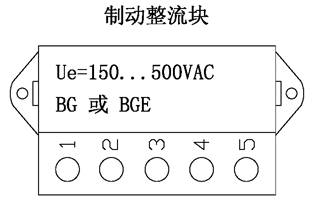

在制动整流块BG或BGE上,会见到Ue=150500VAC标注,有些客户据此判定制动电压为150500VAC均可,随意接入制动电压,导致制动器故障发生。



制动整流块BG或BGE上标注的Ue=150500VAC为制动整流块本身可接入的电压等级,因为制动整流块本身是一个通用件;

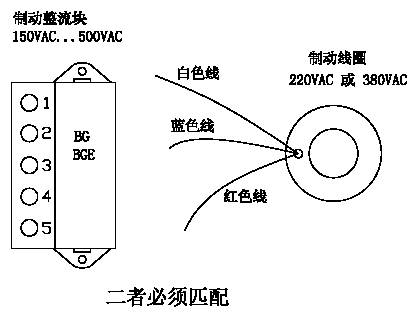

但SEW电机制动器由两部分组成,①制动整流块和②制动线圈,制动线圈的电压等级是确定的,如果没有按其要求配置制动电压,将会造成制动器不能释放或烧毁制动线圈。

电机铭牌上所标注的制动电压就是指的制动线圈的电压等级,应以此为准。

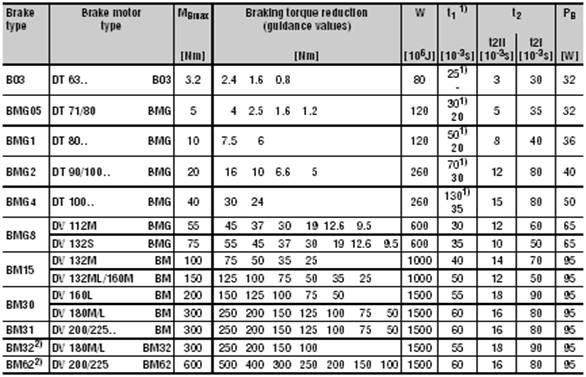

9   制动器制动反应时间和制动间隙数据表

t2 : 制动反应时间

t2Ⅰ: 普通制动反应时间            t2Ⅱ: 快速制动反应时间

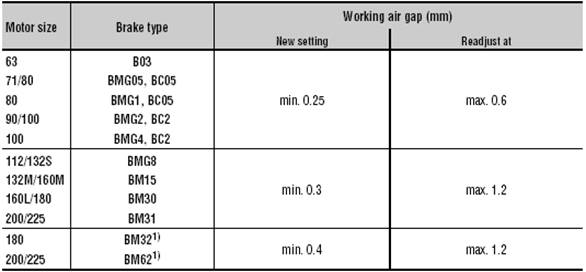

1)   双盘制动器                Working air gap 制动器工作间隙



附页:电机机座号与电机功率对照表

3000rpm        1500rpm        1000rpm         750rpm        1500/3000rpm

电机型号

功率

PN


电机型号

功率

PN


电机型号

功率

PN


电机型号

功率

PN


电机型号

功率

PN

DFR63S2

0.18

DFT56M4

0.09

DFR63S6

0.09

DT71D8

0.15

DFR63M4/2

0.15/0.2

DFR63M2

0.25

DFT56L4

0.12

DFR63M6

0.12

DT80N8

0.25

DFR63L4/2

0.2/0.28

DFR63L2

0.37

DFR63S4

0.12

DFR63L6

0.18

DT90S8

0.37

DT71D4/2

0.25/0.37

DT71D2

0.55

DFR63M4

0.18

DT71D6

0.25

DT90L8

0.55

DT80K4/2

0.4/0.63

DT80K2

0.75

DFR63L4

0.25

DT80K6

0.37

DV100M8

0.75

DT80N4/2

0.55/0.88

DT80N2

1.1

DT71D4

0.37

DT80N6

0.55

DV100L8

1.1

DT90S4/2

0.88/1.3

DT90S2

1.5

DT80K4

0.55

DT90S6

0.75

DV112M8

1.5

DT90L4/2

1.8/1.8

DT90L2

2.2

DT80N4

0.75

DT90L6

1.1

DV132S8

2.2

DV100M4/2

1.5/2.2

DV100M2

3

DT90S4

1.1

DV100M6

1.5

DV132M8

3

DV100L4/2

2.5/3

DV112M2

4

DT90L4

1.5

DV112M6

2.2

DV132ML8

4

DV112M4/2

3.3/4

DV132S2

5.5

DV100M4

2.2

DV132S6

3

DV160M8

5.5

DV132S4/2

4.4/5.5

DV132M2

7.5

DV100L4

3

DV132M6

4

DV160L8

7.5

DV132M4/2

6/7.5

DV132ML2

9.2

DV112M4

4

DV132ML6

5.5

DV180L8

11

DV132ML4/2

7.5/10.5

DV160M2

11

DV132S4

5.5

DV160M6

7.5

DV200L8

15

DV160L4/2

13.5/15

DV160L2

15

DV132M4

7.5

DV160L6

11



DV180M4/2

16/18.5

DV180M2

18.5

DV132ML4

9.2

DV180L6

15



DV180L4/2

18.5/23

DV180L2

22

DV160M4

11

DV200LS6

18.5



DV200L4/2

26/33



DV160L4

15

DV200L6

22



DV225S4/2

30/38



DV180M4

18.5

DV250M6

37



DV225M4/2

35/45



DV180L4

22

DV280S6

45







DV200L4

30









DV225S4

37









DV225M4

45





















1000/3000rpm     750/3000rpm     500/3000rpm     1000/1500rpm     750/1500rpm

电机型号

功率

PN


电机型号

功率

PN


电机型号

功率

PN


电机型号

功率

PN


电机型号

功率

PN

DT71D6/2

0.08/0.25

DT71D8/2

0.06/0.25

DT90S12/2

0.11/0.7

DT71D6/4

0.11/0.15

DT71D8/4

0.1/0.18

DT80K6/2

0.13/0.4

DT80K8/2

0.1/0.4

DT90L12/2

0.15/0.9

DT80K6/4

0.13/0.22

DT80K8/4

0.16/0.3

DT80N6/2

0.2/0.6

DT80N8/2

0.15/0.6

DV100M12/2

0.2/1.2

DT80N6/4

0.18/0.3

DT80N8/4

0.22/0.4

SDT90S6/2

0.3/0.9

SDT90S8/2

0.22/0.9

DV100L12/2

0.25/1.6

DT90S6/4

0.33/0.55

DT90S8/4

0.3/0.6

SDT90L6/2

0.4/1.3

SDT90L8/2

0.3/1.3

DV112M12/2

0.33/2

DT90L6/4

0.48/0.75

DT90L8/4

0.44/0.88

SDT100LS6/2

0.6/1.8

SDT100LS8/2

0.45/1.8

DV132S12/2

0.5 /3

DV100M6/4

0.8/1.1

DV100M8/4

0.66/1.3

SDT100L6/2

0.8/2.4

SDT100L8/2

0.6/2.4

DV132M12/2

0.7/4

DV100L6/4

1.1/1.5

DV100L8/4

0.9/1.8

SDV112M6/2

1/3

SDV112M8/2

0.8/3

DV132ML12/2

0.85/5

DV112M6/4

1.3/2

DV112M8/4

1.2/2.2

SDV132S6/2

1.3/4

SDV132S8/2

1 /4

DV160M12/2

1.2/7

DV132S6/4

2 /3

DV132S8/4

1.8/3.3

DV132M6/2

1.6/4.8

DV132M8/2

1.2/4.8

DV160L12/2

1.4/8.5

DV132M6/4

2.8/4.4

DV132M8/4

2.2/4.4

DV132ML6/2

2/6

DV132ML8/2

1.5/6

DV180M12/2

2/12

DV132ML6/4

3.7/5.2

DV132ML8/4

2.7/5.5

DV160M6/2

2.5/7.5

DV160M8/2

1.9/7.5

DV180L12/2

2.3/13.5

DV160M6/4

4.8/6.6

DV160M8/4

3.8/7.5

DV160L6/2

3.7/11

DV160L8/2

2.8/11

DV200L12/2

3.5/20

DV160L6/4

6/9.2

DV160L8/4

5.5/10

DV180M6/2

4.2/13

DV180M8/2

3.3/13



DV180L6/4

9.2/14

DV180L8/4

7.5/15

DV180L6/2

5.5/16

DV180L8/2

4/16



DV200L6/4

16/22

DV200LS8/4

12/20

DV200L6/2

7.5/22

DV200L8/2

5/20



DV225S6/4

18.5/26

DV200L8/4

14/22



DV225S8/2

6/24



DV225M6/4

22/30

DV225S8/4

18.5/28



DV225M8/2

7.5/30





DV225M8/4

25/34
