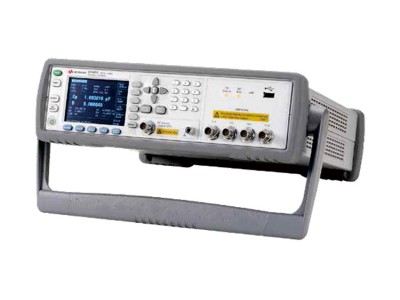

精密性 LCR 表 E4980A

产品价格面议

最小起订量:可售数量:

用手机扫描二维码直达商品手机版
手机查看详情
品牌:
delta仪器
发货时限:
自买家付款之日起 3 天内发货
所在地区:
广东/东莞市
有效期至:
长期有效
最后更新:
2022-11-11 16:45
浏览次数:
2

推荐产品

企业信息

所在地区:广东/东莞市

会员级别:普通会员

企业类型:企业单位 ()

已  缴 纳:¥0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

东莞市高升电子科技有限公司

微信客服
【温馨提示】来电请说明在【六叉零B2B】看到我们的,谢谢
产品详情


 一、定义:

除非另有说明,所有技术指标均是在 0 至 55°C 温度范围内且仪器经过 30 分钟开机预热之后有效。
技术指标:保证的性能。技术指标包括保护频带,将预计的统计性能分布、测量不确定度以及由于环境条件引起的性能变化都考虑在内。
补充信息仅供您在使用仪器时进行参考,但不包含在产品保证范围内。此信息分为典型值和标称值。
典型值:在不考虑保护频段时,典型设备的预期性能。
标称值:一般描述性术语,不表示性能水平。




二、主要技术参数:

– Cp-D、Cp-Q、Cp-G、Cp-Rp

– Cs-D、Cs-Q、Cs-Rs

– Lp-D、Lp-Q、Lp-G、Lp-Rp、Lp-Rdc

– Ls-D、Ls-Q、Ls-Rs、Ls-Rdc

– R-X

– Z-qd、Z-qr

– G-B

– Y-qd、Y-qr

– Vdc-Idc 1


定义

Cp 通过并联等效电路模型测得的电容值

Cs 通过串联等效电路模型测得的电容值

Lp 通过并联等效电路模型测得的电感值

Ls 通过串联等效电路模型测得的电感值

D 损耗因数

Q 品质因数(D 的倒数)

G 通过并联等效电路模型测得的等效并联电导

Rp 通过并联等效电路模型测得的等效并联电阻

Rs 通过串联等效电路模型测得的等效串联电阻

Rdc 直流电阻

R 电阻

X 电抗

Z 阻抗

Y 导纳

qd 阻抗/导纳相位角(角度)

qr 阻抗/导纳相位角(弧度)

B 电纳

Vdc 直流电压

Idc 直流电流

偏差测量功能:参考值偏差以及参考值偏差百分比可以作为结果输出。

测量等效电路:并联、串联

阻抗范围选择:自动(自动范围模式)、手动(保持范围模式)

触发模式:内部触发(INT)、手动触发(N)、外部触发(EXT)、GPIB 触发(BUS)


测量端子:四端子对

测试线缆长度:0 m、1 m、2 m、4 m

测量时间模式:短时间(SHORT)模式、中等长度时间(MED)模式、长时间(LONG)模式。
