主要用途
适用于闸阀，截止阀等板（瓣）做直线运动的阀门。
结构特点
1、伞齿轮传动，可以单独与阀门组合，组成手动阀门；也可以与电动装置西装，组成电动阀门。
2、体积小、重量轻，输出轴与阀门连接为牙嵌式。
3、全封闭、全密封，充满润滑脂，以延长使用寿命。
4、输出端法兰符合ISO5210，也可根据用记有需求制作。
5、开度指示机构可选配。
安装程序
1、首先检查传动套筒，壳体法兰盘的连接尺寸与订货要求是否一致，且与要配装的阀体外伸轴及安装法兰盘是否相符。
2、检查无误将本装置装于阀门上。
维修保养
1、不得在超越本装置额定工况的条件下使用。
2、每两年定期检查装置润滑情况。

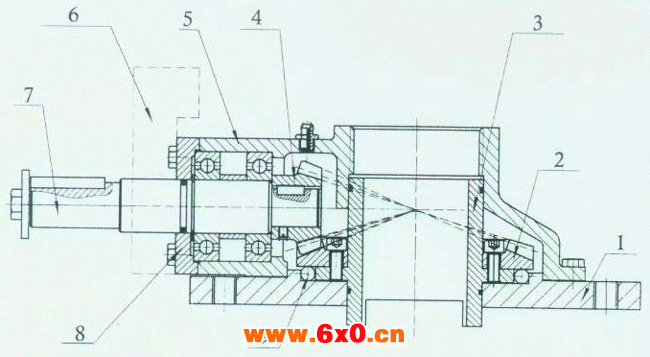

XB系列全回转阀门减速器主要件明细表
XB系列多回转阀门减速器主要用途及结构简介与技术参数
9 | 钢球 | 1 | 45GB699-88 | |
8 | 压盖 | 1 | HT200GB9438-88 | WCB GB12229-88 |
7 | 齿轮轴 | 1 | 45GB699-88 | |
6 | 开度指示机械 | 1 | ||
5 | 壳体 | 3 | HT200GB9438-88 | WCB GB12229-88 |
4 | 锥齿轮 | 3 | 45GB699-88 | |
3 | 传动套筒 | 1 | QT450-10GB1348-88 | |
2 | 锥齿轮 | 1 | 45GB699-88 | |
1 | 底板 | 1 | HT200GB9438-88 | WCB GB12229-88 |
序号 | 名称 | 数量 | 材料 | 可选材质 |
XB系列多回转阀门减速器技术参数
型号 | 允许转矩 | 速比 | 允许阀杆直径 | 手轮直径 | 参考重量 |
XB107 | 1350 | 3:1 | 65 | 460 | 23 |
XB207 | 2700 | 4.07:1 | 100 | 600 | 35 |
XB307 | 5400 | 6:1 | 100 | 600 | 88 |
