无段变速机系列的使用说明

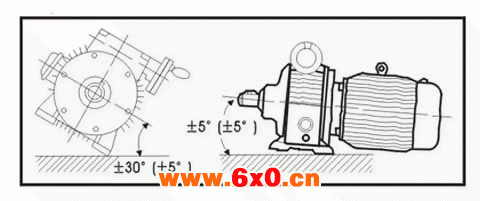

①尽量予以水平装置，倾斜许可如上：
②倾斜时须注意油面高度，泄油栓之泄油情况
③装配时应注意机械之震动、油声及推动、荷重
④出力轴装置皮带轮、链轮、齿轮时，应以螺丝逼入，请铁以铁锤直接敲打。
⑤周围环境恶劣情况如水滴、沙尘或在室外应遮盖，周围温度以不超过40℃为宜。
■运转操作
①停止运转时请勿高速速度
②全负荷情形，起重时请调至低速再起动
③铁过负荷使用，遇负荷使用时大都会有噪音产生
④马达容许电动值如下：
机型 | 200V 50HZ | 200V 60HZ | ||||
最低转速时 | 300rpm | 500rpm | 最低转速时 | 400rpm | 600rpm | |
D004 | 1.90 | 2.09 | 2.38 | 1.42 | 1.67 | 2.02 |
D007 | 2.72 | 3.14 | 3.37 | 2.12 | 2.62 | 3.31 |
D015 | 4.16 | 5.16 | 6.50 | 3.28 | 4.44 | 5.93 |
D022 | 5.64 | 7.17 | 9.20 | 4.66 | 6.42 | 8.61 |
D037 | 7.5 | 10.3 | 14.2 | 6.5 | 9.7 | 13.8 |
D055 | 12.4 | 16.9 | 22.3 | 9.8 | 14.8 | 20.7 |
D075 | 14.9 | 20.7 | 28.4 | 12.9 | 19.3 | 27.4 |
■润滑
①润滑剂之使用关系无段变速机之寿命非常大，运转前须注意油面是否在油量计之中央。
②更换润滑油之时间
DISCO部分 | 第一次 | 于100小时以后 |
第二次 | 于500小时以后 | |
第三次后 | 于1000小时以后 | |
齿轮减速机部分 | 第一次 | 于500小时以后 |
第二次后 | 于2000小时以后 | |
螺旋减速机部分 | 第一次 | 于100小时以后 |
第二次 | 于500小时以后 | |
各部分 | 第三次后 | 于1000小时以后 |
■推荐润滑油
润滑部份 | 周围温度 | 润滑油粘度 | 润滑油厂牌 |
DISCO部份 | ~10℃ ~50℃ | SAE10 ISOVG32 | Mobil Shell Esso Gulf |
※润滑油名
1、嘉实多机油 AWH32或46
2、日本石油 FBK OIL RO32
3、MOBIL石油 MOBIL DTE OIL LIGHT
4、SHELL石油 SHELL TENUS OIL32
