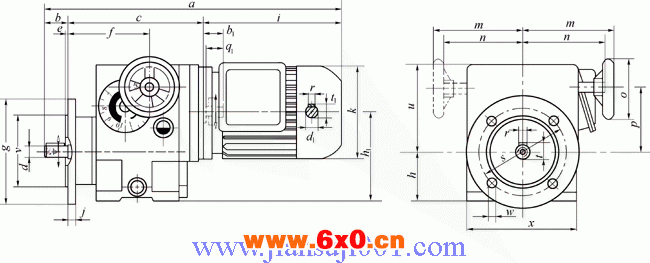

GPZH系列立式安装的基本型变速器的外形及安装尺寸
立式安装的基本型变速器的外形及安装尺寸 （mm）
产品型号标记 | 外形及安装尺寸 | |||||||||||||
a b | c i | e f | g v | d j | k h1 | m n | u h | r s | t w | x o | p q①1 | b1 r①1 | d1 t①1 | |
GPZH120FD | 443 30 | 206 207 | 3 118 | 140 95 | 15 11 | 130 115 | 120 108 | 115 63 | 5 115 | 17 9 | 146 80 | 86 23 | 25 4 | 11 12.5 |
GPZH180FD | ||||||||||||||
GPZH250FD | 489 32 | 232 225 | 3 138 | 160 110 | 17 12 | 145 141 | 120 108 | 132 76 | 5 130 | 19 11 | 165 100 | 102 30 | 32 5 | 14 16 |
GPZH370FD | ||||||||||||||
GPZH550FD | 555 36 | 264 255 | 3 153 | 200 130 | 20 12 | 165 146.5 | 160 145 | 144 80 | 6 165 | 22.5 11 | 200 100 | 112 40 | 42 6 | 19 21.5 |
GPZH750FD | ||||||||||||||
GPZH1100FD | 557 36 | 264 257 | 28 12 | 195 146.5 | 8 165 | 31 11 | 112 50 | 52 8 | 24 27 | |||||
GPZH1500FD | 582 36 | 264 282 | ||||||||||||
①这些尺寸只用于立式安装的双轴型变速器（不带电动机），此时，产品型号标记中无“D”。
