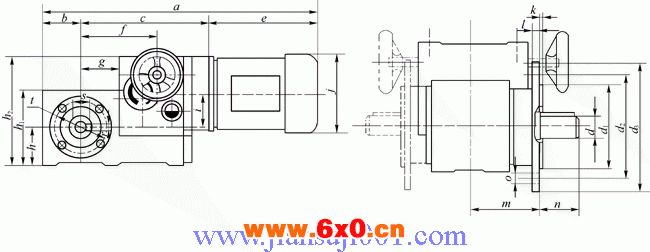

GPZH系列末端为锥齿轮减速、立式安装的基本型变速器外形及安装尺寸
末端为锥齿轮减速、立式安装的基本型变速器外形及安装尺寸 （mm）
产品型号 | 外形及安装尺寸 | |||||||||||
a b | c e | f g | h h1 | h2 t | s r | i j | k l | o m | n d | d1 d2 | d3 | |
GPZH120FD-Ⅰ | 489 63 | 219 207 | 131 63 | 63 126 | 178 85 | 28 8 | 52 130 | 3 10 | 4-φ9 94 | 50 25 | 110 130 | 160 |
GPZH180FD-Ⅰ | ||||||||||||
GPZH250FD-Ⅰ | 538 71 | 242 225 | 144 71 | 76 147 | 208 100 | 33 8 | 65 145 | 3 12 | 4-φ11 102 | 60 30 | 130 165 | 200 |
GPZH370FD-Ⅰ | ||||||||||||
GPZH550FD-Ⅰ | 617 80 | 282 255 | 168 80 | 83 163 | 231 120.2 | 43 12 | 66.5 165 | 4 14 | 4-φ13 120 | 80 40 | 180 215 | 250 |
GPZH750FD-Ⅰ | ||||||||||||
GPZH1100FD-Ⅰ | 619 80 | 282 257 | 66.5 195 | |||||||||
GPZH1500FD-Ⅰ | 644 80 | 282 282 | ||||||||||
注：1.变速器的输出轴有轴孔型和轴伸型两种型式，本表是按轴伸型说明。
2.若为双轴型变速器，则产品型号中无“D”。
