医疗电源的特性及其在母乳分析仪中的解决方案

来源:网络  作者:网络转载   2019-09-22 阅读:840

1、医疗电源的特殊需求

医疗电源对于安全性有特殊考虑,有着其特殊性,下面从漏电流和防护等级这两方面作一个叙述。

1.1漏电流

隔离式电源模块充当了整个医疗系统的主要隔离部件,也在很大程度上会影响整机系统的漏电流。因此,对于医疗设备要求的漏电流,电源模块必须要尽可能的满足,同时还要考虑系统对地设计,漏电流留有余量是最好的。

(1)不同医疗设备对漏电流及防护等级要求不同

目前最新的第三版的医疗认证IEC60601-1-3rd,根据应用部分不同,将医疗设备分为了三类:B类、BF类和CF类,如下:

B类:所有应用部分类型中最低的患者防护等级,可以不与病人身体接触的设备,如激光治疗仪等。

BF类:比B型应用部分更高的患者防护等级,要与病人身体接触的设备,如超声波、各种监视器(包括EGC设备),以及手术台。

CF类:最高等级的患者保护,可适用于直接心脏应用的场合,如心脏穿刺监视器。

(2)漏电流分类及要求

对于医疗器械而言,其漏电流根据设备的应用情况,又可区分为患者漏电流、患者辅助漏电流、可接触漏电流、对地漏电流。

患者漏电流是指外部电压施加时经过患者和F型应用流入地的电流,实际测试的时候会在回路里面串联一个MD的模块来模拟人体的阻抗。

患者辅助漏电流指的是通过A患者经过设备流经B患者的电流,要求不能带来人体的生理反应。

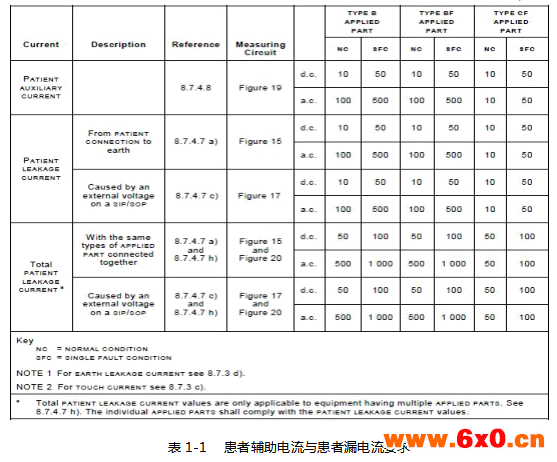

IEC60601-1对具体的患者辅助电流与患者漏电流如下表1-1所示:

广州金升阳科技有限公司

可接触漏电流指的是人体与可接触到的点之间的漏电流,通常在正常状态下的要求是100uA,单一故障状态下是500uA。通常测试时测量MD模块和地,以及未被接地保护的外壳等等之间的漏电流。

对地漏电流指的是设备对地的电流,要求是5mA,单一故障状态下是10mA。

以上漏电流的测试在医疗认证要求中测试的电压大都是110%的额定网电压下,也就是说并不是我们常规理解的漏电流的定义。通常医疗设备的网电压范围为100-250VAC,按照最恶劣的条件来测试应该是265VAC、60Hz,因此在医疗电源需求提出时也需要重点关注客户的测试条件。

1.2防护等级

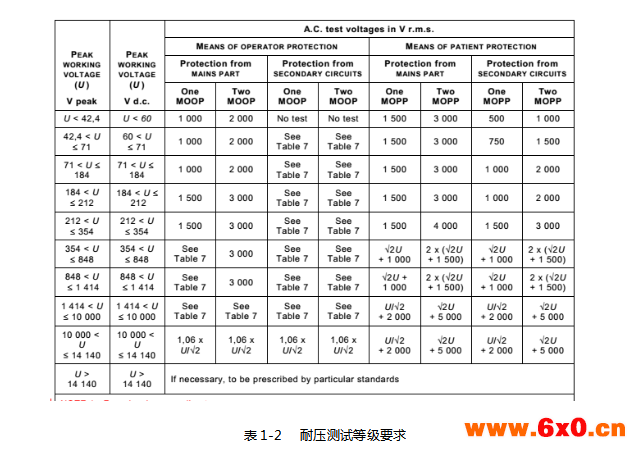

防护等级指的是不同医疗设备的防护强度的规范要求。医疗设备操作者为医生,而作用的对象是病人。在IEC60601-1第三版中将防护等级分为MOOP(Means of Operator Protection,操作者防护)和MOPP(Means of Patient Protection,患者防护)。不同的防护等级对应着不同的耐压测试要求,通常以1*MOOP,2*MOOP,1*MOPP,2*MOPP为要求,耐压测试等级要求如下表1-2所示:

广州金升阳科技有限公司

从中可以看出,MOPP防护的耐压要求是要高于MOOP的。通常医疗设备的工作电压为250VAC,若要满足2个MOPP的防护要求,耐压4000VAC是基本要求。

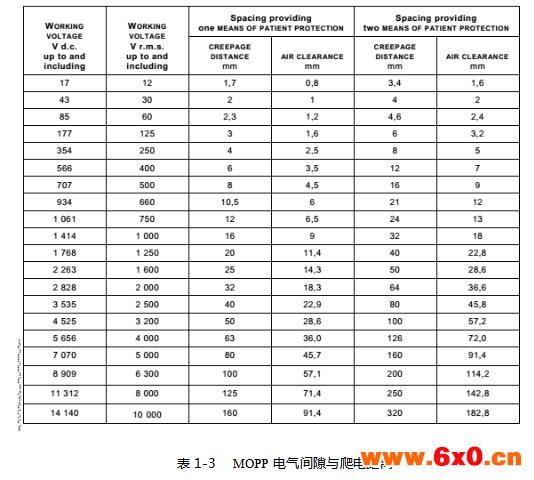

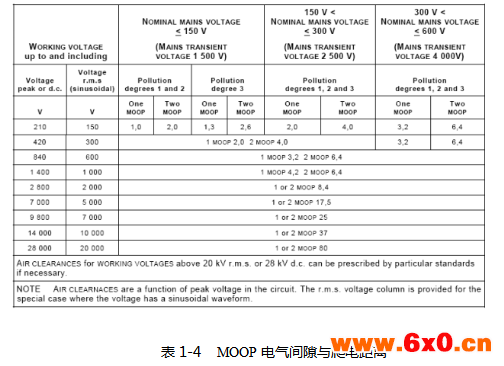

不同等级的防护方式对应不同的爬电距离和电气间隙的要求,若不考虑海拔等因素,MOPP和MOOP的电气间隙与爬电距离要求如下表1-3和1-4所示:

广州金升阳科技有限公司

广州金升阳科技有限公司

2、母乳分析仪

母乳含有婴儿成长所需的营养与抗体,又可以有效预防及保护婴儿免于感染和慢性疾病的产生。随着三鹿、美素丽儿等问题奶粉事件的不断曝光,越来越多的人们开始关注对婴儿如何科学地喂养。所以合理进行母乳质量控制,成为喂养指导的重要环节。

母乳分析仪,只需要少量母乳,便能准确分析出母乳中的营养成分,如脂肪、蛋白质、乳糖、矿物质、微量元素等。母乳分析仪对科学指导乳母合理调整饮食结构,确保婴儿期摄入均衡营养,具有重要意义。例如:当母乳中钙、锌微量元素含量较低时,婴儿获得钙、锌元素就对应偏低,那么通过采取母体增加微量元素或者婴儿补充的方式即可及时调整,满足婴儿生长所需。

3、母乳分析仪的供电解决方案

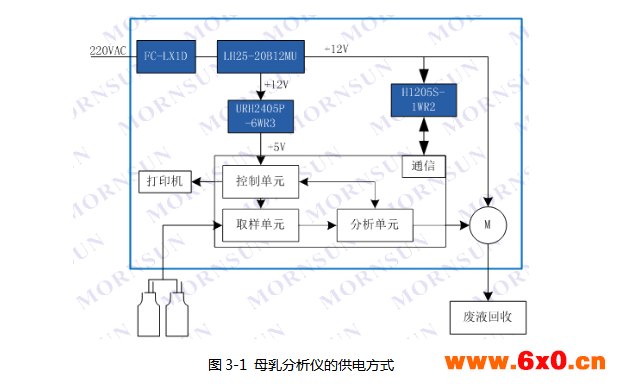

一种全自动母乳分析仪的供电系统推荐如下图3-1所示:

广州金升阳科技有限公司

全自动母乳分析仪供电说明:

市电经过FC-LX1D的EMC滤波器给LH25-20B12MU电源模块供电,医疗电源模块提供+12V电压给整个设备供电;

一部分经过URH2405P-6WR3模块给控制单元、取样单元和分析单元供电;取样单元能够采集奶品或者试管中的母乳进入分析单元,将母乳中的脂肪、蛋白质、乳糖、矿物质、微量元素等成分及含量给分析出来,最终的分析报告可以通过微型打印机打印出来。

另一部分给废液回收电机进行供电,将整个分析过程处理遗留下来的废弃奶样进行回收,同时也可以对整个设备进行清洗。

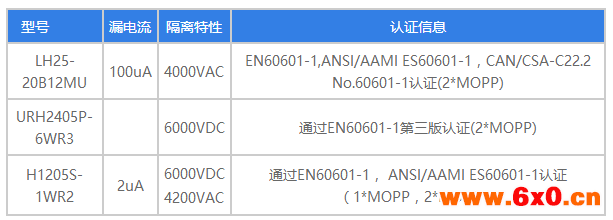

上述母乳分析仪的供电解决方案使用的电源如下表所示:

广州金升阳科技有限公司

4、小结

“十三五”规划中,医疗器械被确定为重点突破领域之一,利好的政策刺激了国内医疗器械设备的发展。同时随着IEC60601-1第3版要求的强制性实施,国内外医疗器械厂家对设备准备门槛的关注度越来越高,医疗电源因其具有行业典型的特殊性,必然会大范围使用到医疗器械设备中去,市场前景广阔。金升阳非已经陆续推出各类医疗行业专用电源,包含10-60W的AC/DC电源及6W及以下的DC/DC电源,可广泛适用于注射泵、监控仪、分析仪、呼吸机、营养箱等医疗设备。后期随着各类新型医疗器械的不断涌现,金升阳也会不断根据设备的要求,开发新的电源模块出来,也很乐意接受各种医疗模块的定制。
