接地引下线导通测试仪的操作使用

    导通是指各种电气设备之间的各部分及与各设备之间的电气连接性，性能的好坏与设备的运行安全有着直接的关系，电气导通性不好，电阻变大，容易发热，起不到连接的作用。

    所以，在电力系统中，通常要求对电气设备实施导通性测量，导通性的测量一般采用接地引下线导通测试仪进行测量，满足电力设备接地引下线与接地网（或相邻设备）之间导通电阻值的测量，导通测试仪同样适用于低阻值电阻的测量。

    导通测试仪的使用方法

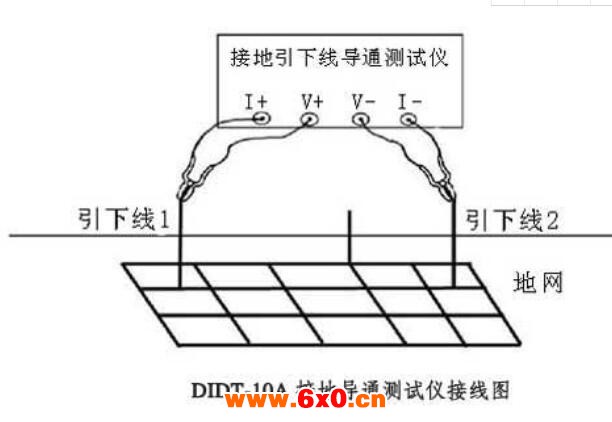

    和一样，采用的四线法，消除线阻所产生的影响，电流档位手动调节，最大电流可以输出20A，操作简单，看一下接线图：

    导通测试仪的技术参数

    测量范围 1～1999mΩ

    分 辨 率 1mΩ

    测试电流 DC1A、2A、5A、10A四个固定电流档位 （可按照要求设置档位）

    测量精度 ±(0.5% 2d)

    测量半径 50米（可定制）

    显示方式 LCD背光显示

    工作电源 AC220V±10%、50Hz

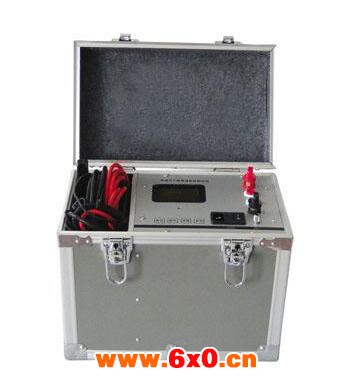

    接地引下线导通测试仪是一种自动化程度很高的便携式测试仪，专门用于接地装置的电气完整性测试，其各项技术指标均达到或优于相关标准要求。

    该接地引下线导通测试仪操作简单方便、精度高、测试速度快，复测性好、读数直观，是符合规程要求的理想的专用仪器，大大方便了试验项目的开展，提高了工作效率。
