三相低压交流电动机接线错误的查找方法

来源:网络  作者:网络转载   2019-10-05 阅读:386

  三相低压交流电动机假如接线错误了怎么办?没关系通过一些常用的仪器仪表,极性法就能够轻松查找出来了,本文通过四点来方法,来给大家详细介绍一下,希望能给您一定的帮助。

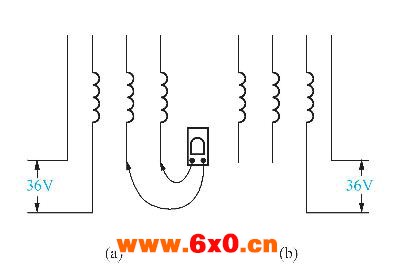

  1、万用表法
  将电机三相绕组接成Y形,把其中的任一相接到36V电源上,其他两相按图a接在万用表上,观察有无读数,再换一相接到36V电源上,如图b所示,观察万用表读数,如两次均无读数,说明接线正确,如两次均有读数,说明两次均未接电源的那相头尾接反,如两次有一次有读数,说明无读数的那一次接电源的一相接反。



  万用表法查找接线错误

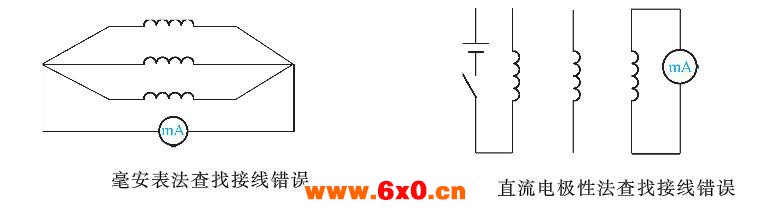

  2、毫安表法
  将三相并在一起,接入毫安表,如图1所示。用手缓慢转动转子,如表针不动或微动,说明三相接线是正确的,如表针摆动很大,说明接线有错,可任意调换一相绕组接线再试。


  3、直流电极性法
  将一相绕组两端接在毫安表上,另一相绕组经开关接干电池的两端,如图2示。合上开关的瞬间观察毫安表的指针,正偏说明电池正极所接线头与毫安表正接线柱所接线头同极性,反偏则反极性。

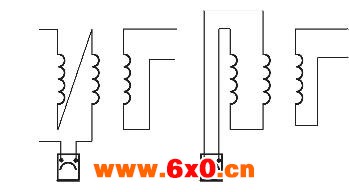

  4、电压表
  将任意两相绕组按假定头尾串联后接在电压表上,另一端接36V电源,如下图所示,如电压表有指示,说明串联的两相首尾是正确的,如无指示说明串联的两相头尾接反,调换一相接头重试,如下图2示。
