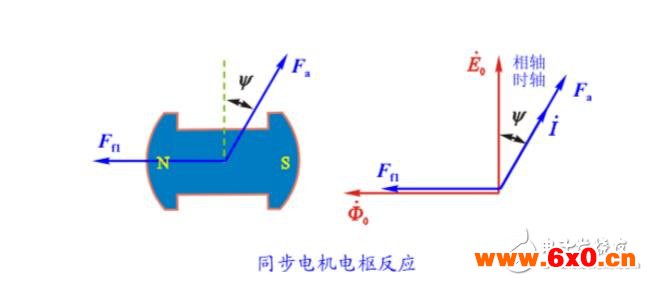

同步电机的电枢反应简介
当同步发电机输出负荷时，电枢绕组里的电流产生的磁场将对主磁场发生作用，这就是同步发电机的电枢反应；
1）当同发电机输出的是容性负荷时，电枢反应磁场方向与主磁场方向相同，将对主磁场起增磁作用；
2）当同发电机输出的是感性负荷时，电枢反应磁场方向与主磁场方向相反，将对主磁场起去磁作用；
3）当同发电机输出的是电阻性负荷时，电枢反应磁场方向与主磁场方向垂直，它在主磁极的前极尖与主磁场方向相反，对主磁场起去磁作用；在主磁极的后极尖与主磁场方向相同，将对主磁场起增磁作用；由于电机工作在磁路接近饱和的状态，所以增磁作用小于去磁的作用，总的使磁场略有减少。
同步电机的电枢反应条件
同步发电机在输出功率时，电枢里有电流流过，这电流就会产生磁场，电枢电流产生的磁场将对主磁场发生作用，这就产生了电枢反应。在定子有电流的情况下，空载时是没有电枢反应的。
电枢反应效应

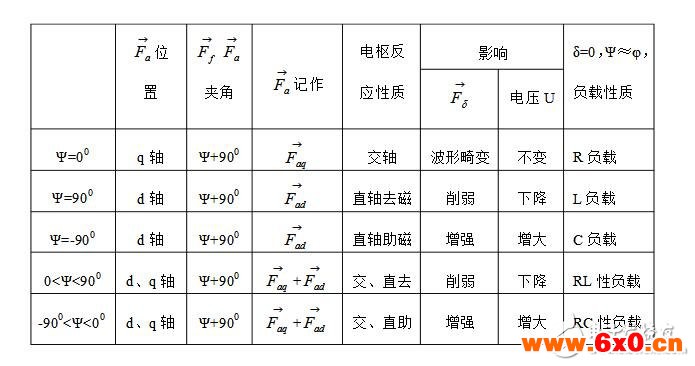

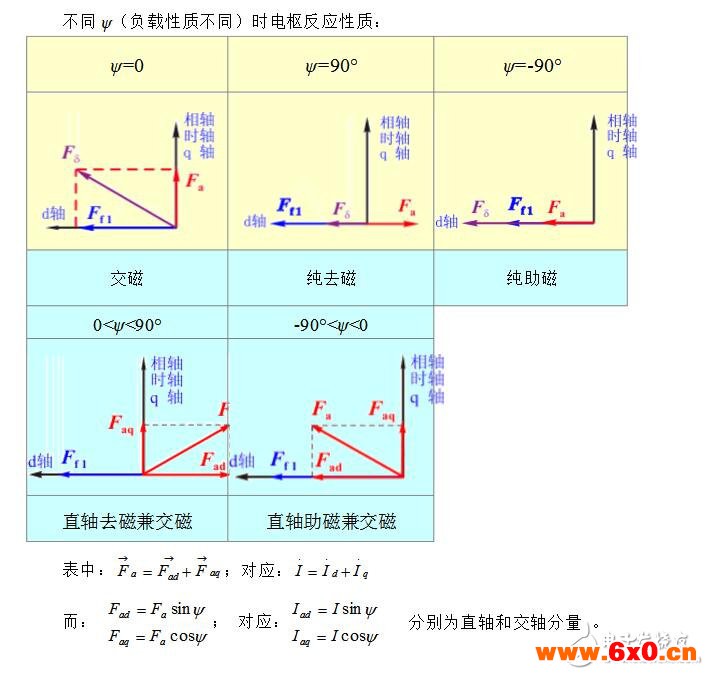

典型的电枢反应效应主要有如下三种，即：
①交轴电枢反应，在E0与Ia同相位时产生（若忽略电枢绕组电抗的影响，发电机相当于带纯阻性负载）；
②直轴去磁电枢反应，在Ia滞后于E090°时产生（此时发电机带纯感性负载）；
③直轴增磁电枢反应，在Ia超前于E090°时产生（此时发电机带纯容性负载）。
同步电抗的物理意义
同步电抗是同步电机的定子漏抗与电枢反应电抗之和。它表示了同步电机在对称稳定运行时，电枢反应磁场和漏磁场对各相电路的作用
电枢反应电抗和同步电抗区别
电枢反应电抗：就是在同步发电机加上负载后，形成了回路，定子绕组，也就是电枢绕组中形成了电流，这个电流也会产生磁动势，叫电枢磁动势，这个电枢磁动势会影响励磁磁动势，这个叫电枢反应。
电枢反应的结果根据负载类型的不同，分为三类。
1）如果是电阻负载，电枢磁动势和励磁磁动势的合成磁动势会有所增加，合成磁动势稍微变大；
2）如果是电感负载，电枢磁动势和励磁磁动势的合成磁动势会变小很多，合成磁动势变小；
3）如果是电容负载，电枢磁动势和励磁磁动势的合成磁动势会增大。合成磁动势变大。
而电枢反应电抗就是来反应这个电枢反应磁动势对励磁磁动势的影响程度了。电枢反应电抗是电枢反应的外在特征，外在特性。
对待同步电抗包含了电枢反应电抗，另外还有定子漏抗。这就是同步电抗和电枢反应电抗之间的关系，一个从属关系。
